Содержание Excavators Komatsu PC1250SP-8R S/N 35001-35200 (W/O EGR, +55C DEGREE)(pc12507c)

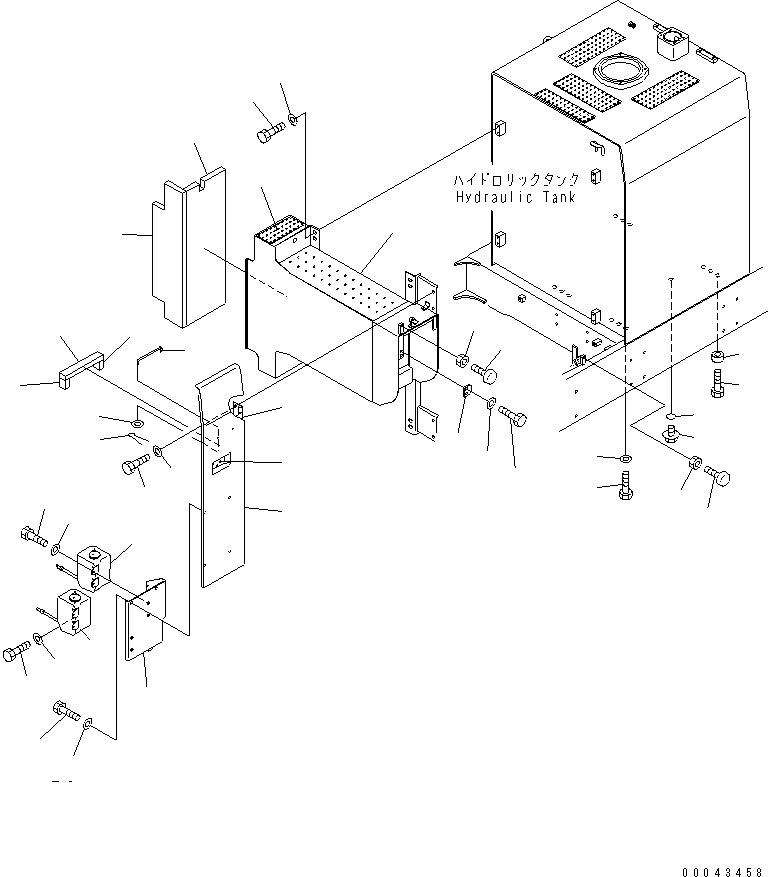

HYDRAULIC TANK (WASHER TANK AND CAB REAR COVER)(#35001-)(180060 : H0110-04A0)
Номер на схеме Каталожный номер Название Количество Детали
? 21T-06-11350 WASHER TANK ASS'Y 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-80616 BOLT 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-30623 WASHER 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-53-32170 COVER 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 198-54-41982 • LOCK ASS'Y (WELDED) 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21K-54-22460 • HINGE (WELDED) 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-54-32430 • SHEET 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-54-32960 • SHEET 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-54-32970 • SHEET 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81230 BOLT 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-54-42711 CASE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-53-32180 • SHEET 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-54-32351 • SHEET 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-54-42420 • PLATE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 209-54-63260 BRACKET 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81230 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-54-11611 STOPPER 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01580-11008 NUT 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-54-31331 BRACKET 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 175-43-41261 ROD 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-30623 WASHER 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04050-11612 PIN 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81230 BOLT 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 175-54-34170 WASHER 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-82065 BOLT 12
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21T-01-11130 WASHER 6
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-32060 WASHER 6
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07044-12412 PLUG 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07002-12434 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-54-11611 STOPPER 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01580-11008 NUT 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-

Excavators Komatsu / PC1250SP-8R S/N 35001-35200 (W/O EGR, +55C DEGREE)(pc12507c) / HYDRAULIC TANK (WASHER TANK AND CAB REAR COVER)(#35001-)(180060 : H0110-04A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
