Содержание Excavators Komatsu PC1250SP-8R S/N 35001-35200 (W/O EGR, +55C DEGREE)(pc12507c)

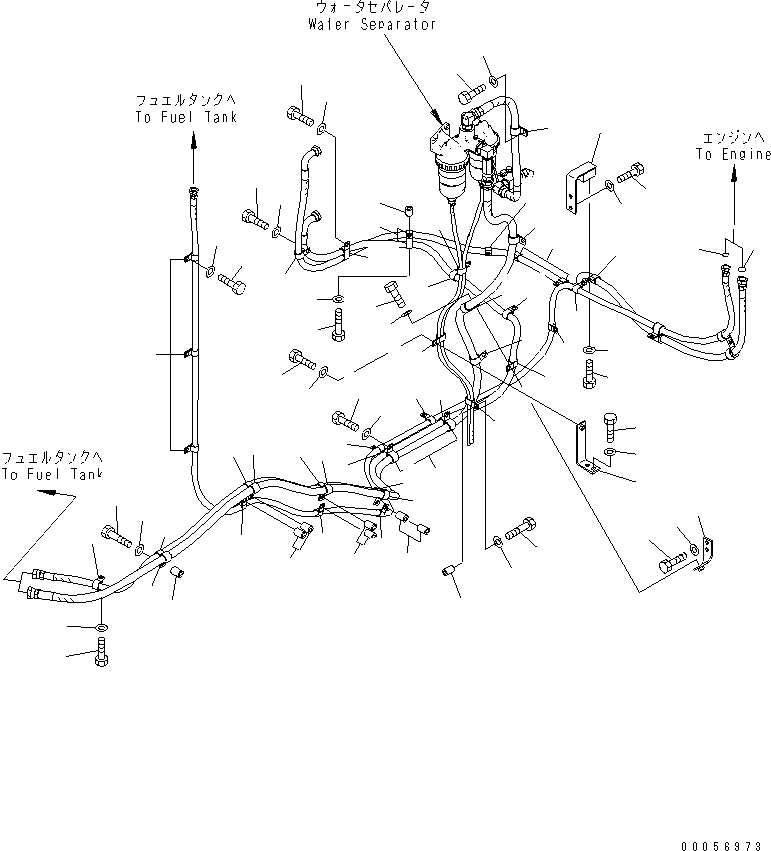

FUEL LINE (CLAMP) (2/2)(#35001-)(090060 : D0200-03A0)
Номер на схеме Каталожный номер Название Количество Детали
? 21N-04-41140 BRACKET 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-04-41171 BRACKET 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04434-52712 CLIP 10
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04434-52312 CLIP 17
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04434-51912 CLIP 10
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04435-52212 CLIP 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 23
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 23
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81260 BOLT 7
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 7
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-03-11220 COLLAR 7
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81250 BOLT 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 195-33-11220 SPACER 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02896-11015 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02896-11012 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-04-41180 BRACKET 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04435-51512 CLIP 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04435-51512 CLIP 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81260 BOLT 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-03-11220 COLLAR 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-

Excavators Komatsu / PC1250SP-8R S/N 35001-35200 (W/O EGR, +55C DEGREE)(pc12507c) / FUEL LINE (CLAMP) (2/2)(#35001-)(090060 : D0200-03A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
