Содержание Excavators Komatsu PC1250SP-8R S/N 35001-35200 (W/O EGR, +55C DEGREE)(pc12507c)

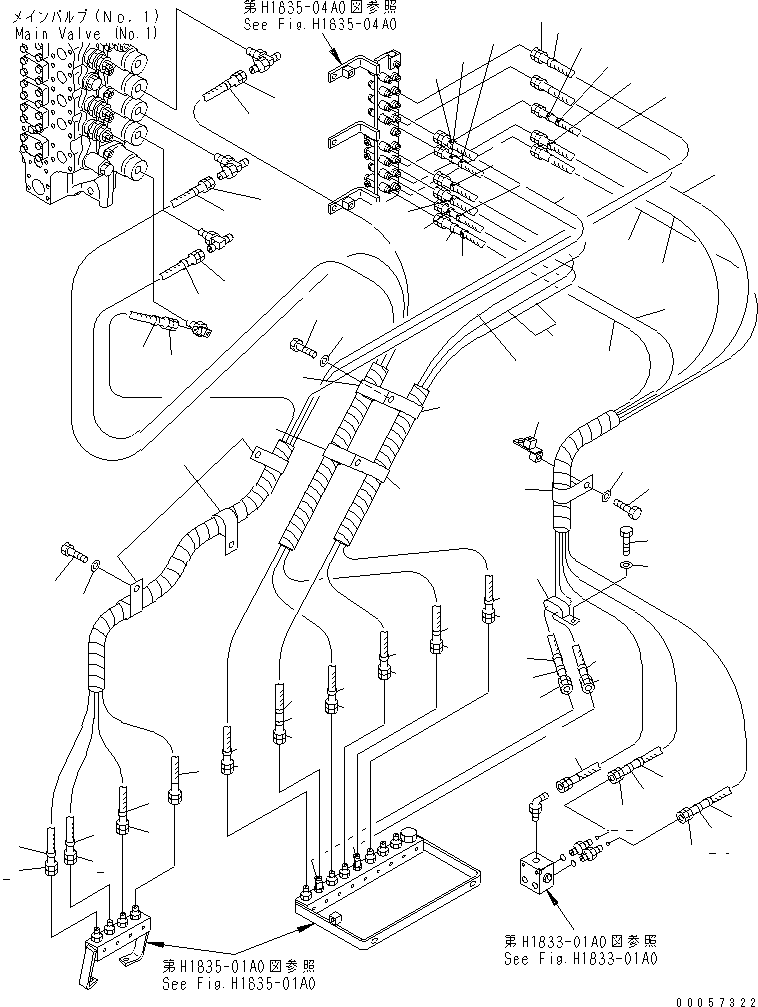

PPC LINE JOINT (HOSE ? DECK)(#35001-)(180670 : H1835-02A0)
Номер на схеме Каталожный номер Название Количество Детали
? 02760-00324 HOSE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02760-00326 HOSE 3
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22790 BAND, RED 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22820 BAND, BLUE 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22850 BAND, GREEN 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 23S-61-24870 CLIP 3
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 3
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 3
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02760-00314 HOSE 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02760-00315 HOSE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22810 BAND, YELLOW 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22840 BAND, BLACK 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22860 BAND, BROWN 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02760-00317 HOSE 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02760-00318 HOSE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22790 BAND, RED 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22830 BAND, WHITE 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22850 BAND, GREEN 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04434-53412 CLIP 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02760-00310 HOSE 3
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02760-00318 HOSE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02760-00319 HOSE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22790 BAND, RED 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22810 BAND, YELLOW 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22820 BAND, BLUE 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22830 BAND, WHITE 6
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22850 BAND, GREEN 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04435-51512 CLIP 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-36580 BRACKET 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81225 BOLT 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-15951 CLIP 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
