Содержание Excavators Komatsu PC1250SP-8R S/N 35001-35200 (W/O EGR, +55C DEGREE)(pc12507c)

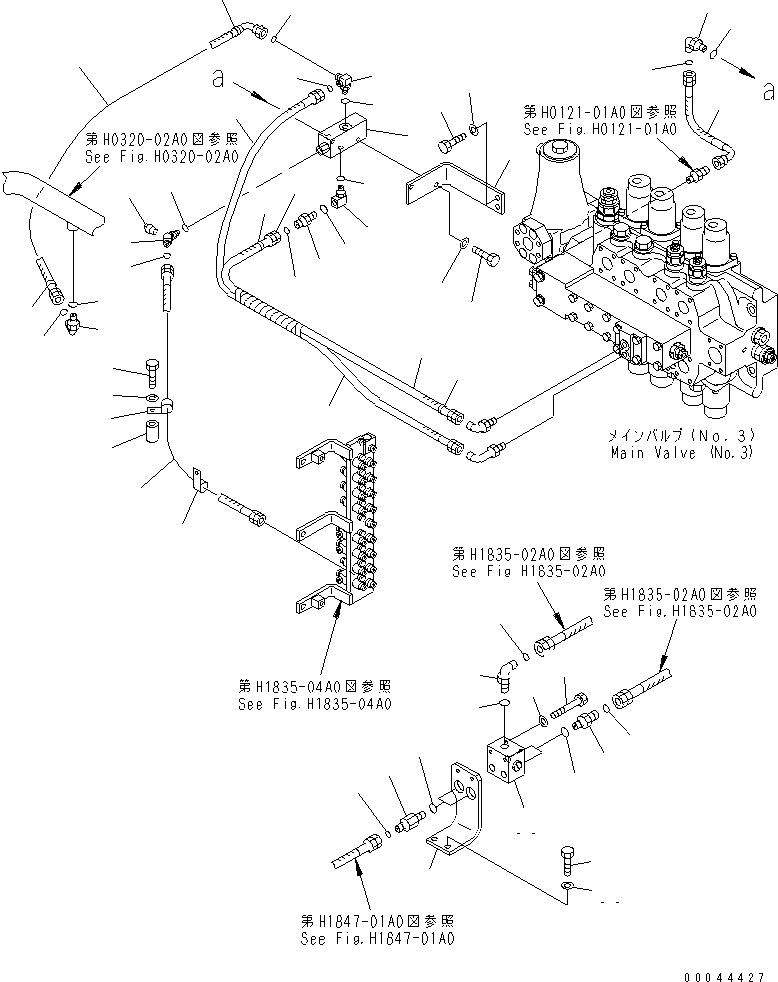

SHUTTLE VALVE LINE(#35001-)(180650 : H1833-01A0)
Номер на схеме Каталожный номер Название Количество Детали
? 21N-60-31190 VALVE ASS'Y 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-36510 BRACKET 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81025 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31032 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02782-10311 ELBOW 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07002-11423 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02896-11009 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-64-36420 ELBOW 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07002-11423 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02896-11009 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07042-30108 PLUG 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20F-61-12460 ELBOW 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07002-11423 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-64-36580 UNION 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07002-11423 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02896-11009 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21W-62-45140 ELBOW 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07002-11423 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02896-11009 O-RING 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02782-10315 ELBOW 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07002-12034 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02896-11009 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81230 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02778-003A3 HOSE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02777-00309 HOSE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02777-00308 HOSE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02761-003A5 HOSE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22820 BAND, BLUE 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 20Y-62-22790 BAND, RED 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02760-00312 HOSE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 04434-51512 CLIP 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81275 BOLT 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 195-979-5190 COLLAR 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? (702-19-22000) CHECK VALVE ASS'Y 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-35421 BRACKET 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81080 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31032 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02782-10315 ELBOW 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07002-12034 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02896-11009 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02781-00315 UNION 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07002-12034 O-RING 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02896-11009 O-RING 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-64-36730 UNION 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07002-12034 O-RING 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 02896-11009 O-RING 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81230 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
