Содержание Excavators Komatsu PC1250SP-8R S/N 35001-35200 (W/O EGR, +55C DEGREE)(pc12507c)

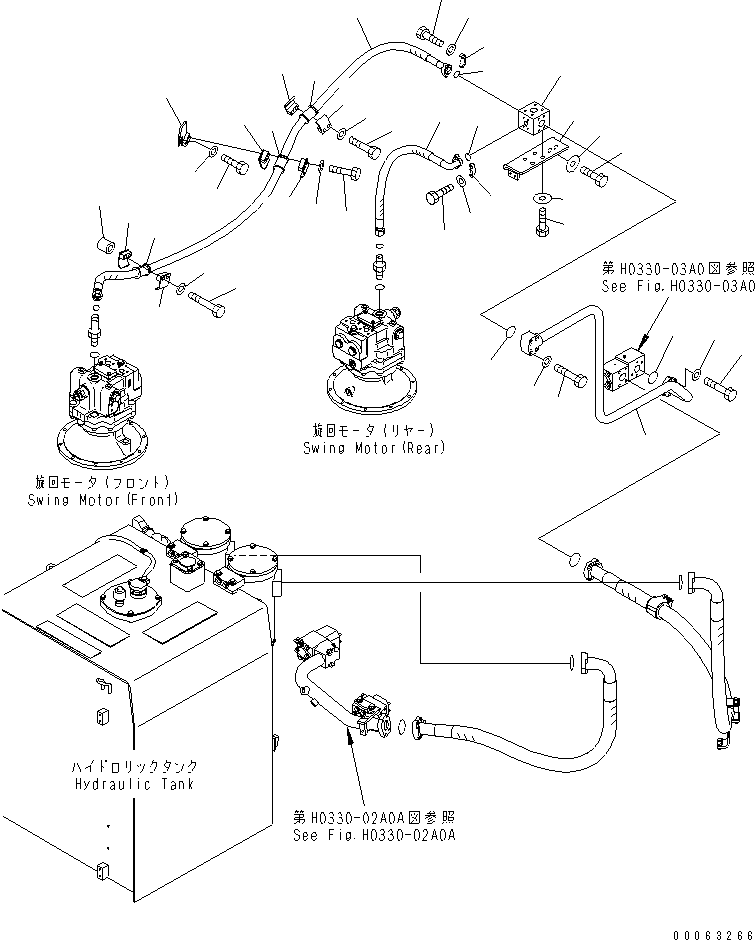

RETURN LINE (SWING SUCTION) (1/2)(#35017-)(180360 : H0330-05A0A)
Номер на схеме Каталожный номер Название Количество Детали
? 21N-62-37320 TUBE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-B3048 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07372-21240 BOLT 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-51232 WASHER 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-B3045 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81275 BOLT 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-42170 BLOCK 1
SN: 35017-
KIT-FLAG: _-
SERIALNO: 35017-
? 01010-81235 BOLT 4
SN: 35017-
KIT-FLAG: _-
SERIALNO: 35017-
? 175-54-34170 WASHER 4
SN: 35017-
KIT-FLAG: _-
SERIALNO: 35017-
? 21N-62-42370 BRACKET 1
SN: 35017-
KIT-FLAG: _-
SERIALNO: 35017-
? 01010-81235 BOLT 2
SN: 35017-
KIT-FLAG: _-
SERIALNO: 35017-
? 175-54-34170 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-41490 HOSE, 900MM 1
SN: 35017-
KIT-FLAG: _-
SERIALNO: 35017-
? 07000-B3032 O-RING 1
SN: 35017-
KIT-FLAG: _-
SERIALNO: 35017-
? 07371-31049 FLANGE 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07372-21035 BOLT 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-51032 WASHER 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-41480 HOSE 1
SN: 35017-
KIT-FLAG: _-
SERIALNO: 35017-
? 07000-B3032 O-RING 1
SN: 35017-
KIT-FLAG: _-
SERIALNO: 35017-
? 07371-31049 FLANGE 2
SN: 35017-
KIT-FLAG: _-
SERIALNO: 35017-
? 07372-21035 BOLT 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-51032 WASHER 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07094-11024 CLAMP 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07095-01035 CUSHION 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81280 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-41420 BRACKET 1
SN: 35017-
KIT-FLAG: _-
SERIALNO: 35017-
? 01010-81235 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07094-11024 CLAMP 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07095-01035 CUSHION 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81280 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07094-11024 CLAMP 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07095-01035 CUSHION 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01011-81205 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 195-33-11220 SPACER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-

Excavators Komatsu / PC1250SP-8R S/N 35001-35200 (W/O EGR, +55C DEGREE)(pc12507c) / RETURN LINE (SWING SUCTION) (1/2)(#35017-)(180360 : H0330-05A0A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
