Содержание Excavators Komatsu PC1250SP-8R S/N 35001-35200 (W/O EGR, +55C DEGREE)(pc12507c)

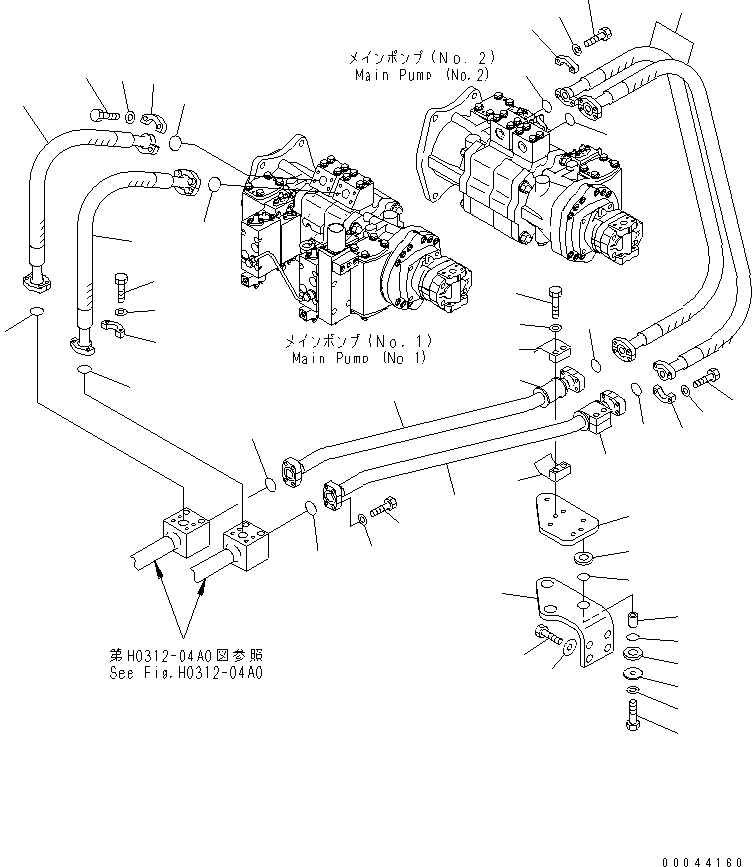

DELIVERY LINE (NO.1 AND NO.2 PUMP)(#35001-)(180240 : H0312-01A0)
Номер на схеме Каталожный номер Название Количество Детали
? 07085-01008 HOSE 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-B3032 O-RING 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07371-31049 FLANGE 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07372-21035 BOLT 16
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-51032 WASHER 16
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07085-01011 HOSE 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-B3032 O-RING 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07371-31049 FLANGE 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07372-21035 BOLT 16
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-51032 WASHER 16
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-37150 TUBE 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-B3035 O-RING 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07372-21040 BOLT 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-51032 WASHER 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-31411 BRACKET 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-32960 PLATE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 203-62-42770 CUSHION 6
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 566-35-42430 PLATE 3
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 203-62-51880 SPACER 3
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-13025 O-RING 6
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81255 BOLT 3
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 3
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81240 BOLT 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 175-54-34170 WASHER 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07095-01035 CUSHION 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07094-11024 CLAMP 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01010-81280 BOLT 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-

Excavators Komatsu / PC1250SP-8R S/N 35001-35200 (W/O EGR, +55C DEGREE)(pc12507c) / DELIVERY LINE (NO.1 AND NO.2 PUMP)(#35001-)(180240 : H0312-01A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
