Содержание Excavators Komatsu PC1250SP-8R S/N 35001-35200 (W/O EGR, +55C DEGREE)(pc12507c)

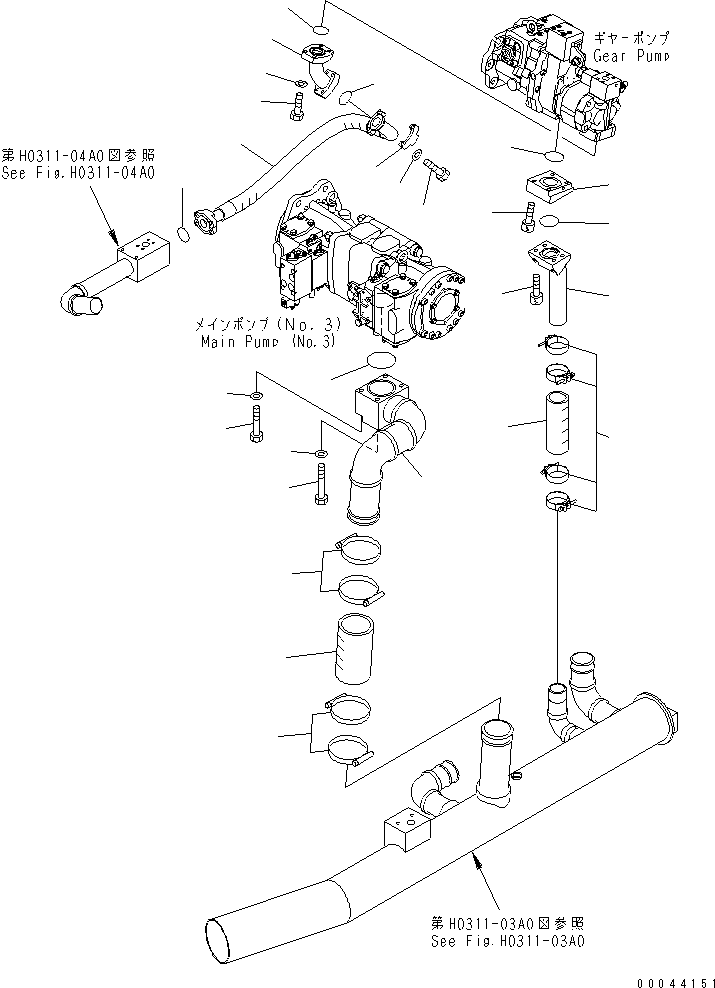

SUCTION LINE (NO.3 PUMP AND GEAR PUMP LINE)(#35001-)(180190 : H0311-02A0)
Номер на схеме Каталожный номер Название Количество Детали
? 21N-62-41170 TUBE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-12095 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01011-81215 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01011-81235 BOLT 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-31232 WASHER 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07260-09925 HOSE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 208-62-73910 CLAMP 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-41740 HOSE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-13048 O-RING 2
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07371-31465 FLANGE 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07372-21240 BOLT 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-51232 WASHER 8
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-41161 TUBE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07372-21245 BOLT 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01643-51232 WASHER 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-12055 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-41551 TUBE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-12065 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01252-71230 BOLT 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21N-62-41530 BLOCK 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07000-12075 O-RING 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 01252-71230 BOLT 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 07260-05822 HOSE 1
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-
? 21T-62-69711 CLAMP 4
SN: 35001-
KIT-FLAG: _-
SERIALNO: 35001-

Excavators Komatsu / PC1250SP-8R S/N 35001-35200 (W/O EGR, +55C DEGREE)(pc12507c) / SUCTION LINE (NO.3 PUMP AND GEAR PUMP LINE)(#35001-)(180190 : H0311-02A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
