Содержание Excavators Komatsu PC1800-6 S/N 10001-UP(pc1800-c)

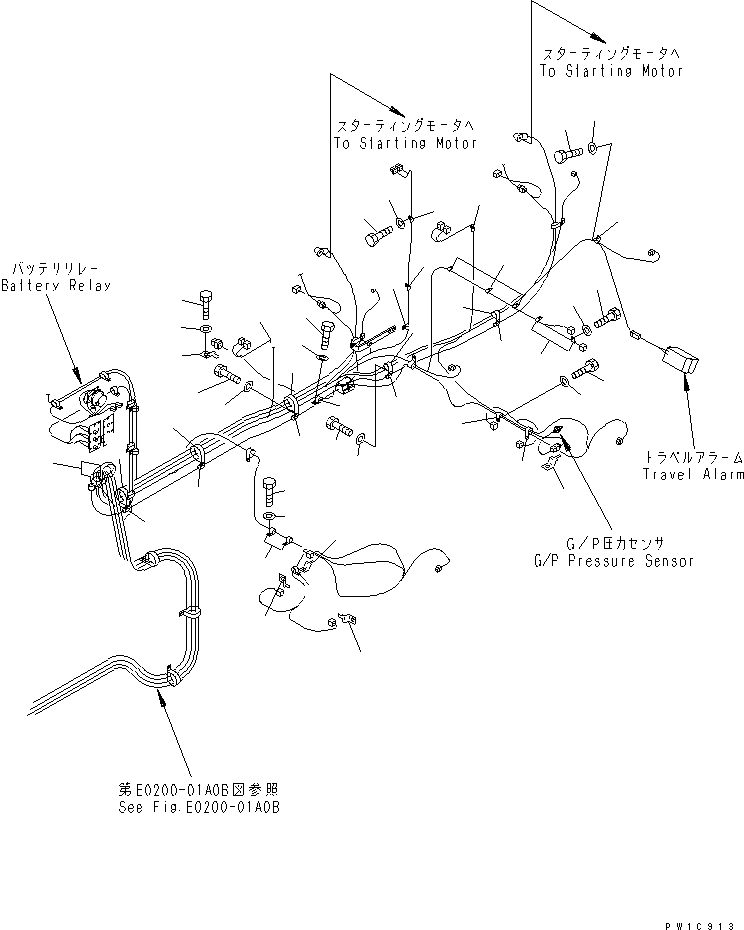

ELECTRICAL SYSTEM (CLIP) (REVOLVING FRAME CENTER AND DECK ? L.H.)(#10003-10999)(120290 : E0200-17A0)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-62-15960 CLIP 5
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 08036-01814 CLIP 5
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01010-81225 BOLT 5
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01643-31232 WASHER 5
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 04434-51410 CLIP 2
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 04434-52712 CLIP 2
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 04434-51412 CLIP 2
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01010-81225 BOLT 2
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01643-31232 WASHER 2
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 04434-53412 CLIP 1
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 04434-51912 CLIP 1
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01010-81225 BOLT 1
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01643-31232 WASHER 1
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 08053-00912 CLIP 1
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01010-81225 BOLT 1
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01643-31232 WASHER 1
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 08036-01014 CLIP 5
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01010-81225 BOLT 5
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01643-31232 WASHER 5
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 04434-51012 CLIP 2
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01010-81225 BOLT 2
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01643-31232 WASHER 2
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 08053-01512 CLIP 2
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 04434-51012 CLIP 1
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 04434-51412 CLIP 1
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 08053-01512 CLIP 2
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 04434-51912 CLIP 2
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01010-81225 BOLT 3
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01643-31232 WASHER 3
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 04434-51912 CLIP 3
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01010-81225 BOLT 3
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01643-31232 WASHER 3
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 08053-01512 CLIP 1
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 08036-01014 CLIP 1
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01010-81225 BOLT 1
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999
? 01643-31232 WASHER 1
SN: 10003-10999
KIT-FLAG: _-
SERIALNO: 10003-10999

Excavators Komatsu / PC1800-6 S/N 10001-UP(pc1800-c) / ELECTRICAL SYSTEM (CLIP) (REVOLVING FRAME CENTER AND DECK ? L.H.)(#10003-10999)(120290 : E0200-17A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
