Содержание Excavators Komatsu PC1800-6 S/N 10001-UP(pc1800-c)

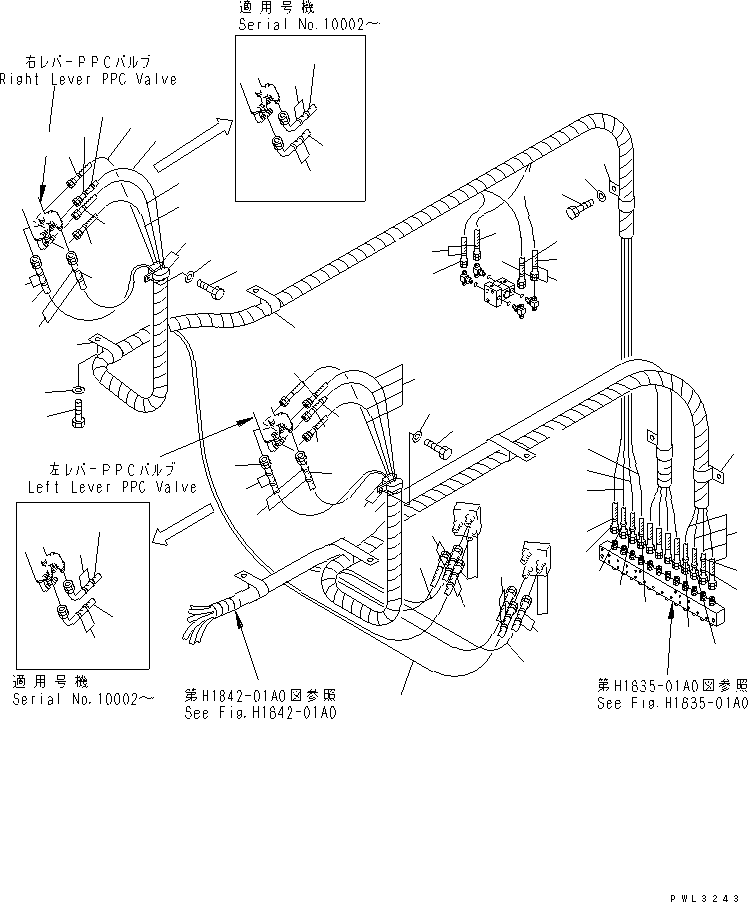

BRACKET TO/FROM CHECK VALVE PIPING(181010 : H1843-01A0)
Номер на схеме Каталожный номер Название Количество Детали
? 07184-00328 HOSE 4
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 21N-62-35731 HOSE, 2600MM 4
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 07623-00417 HOSE 2
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 209-62-77260 HOSE, 1300MM 2
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 20Y-62-22790 BAND, RED 6
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22810 BAND, YELLOW 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22820 BAND, BLUE 6
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22830 BAND, WHITE 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07184-00310 HOSE 1
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 201-62-72370 HOSE 1
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 07184-00310 HOSE 1
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 209-62-77360 HOSE, 1000MM 1
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 07184-00322 HOSE 2
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 203-62-65760 HOSE 2
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 07184-00329 HOSE 1
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 21T-62-68190 HOSE, 3100MM 1
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 07184-00330 HOSE 1
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 21T-62-68210 HOSE, 3200MM 1
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 07623-00425 HOSE 2
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 21N-62-35580 HOSE, 2400MM 2
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 20Y-62-22790 BAND, RED 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22820 BAND, BLUE 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22830 BAND, WHITE 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22840 BAND, BLACK 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22860 BAND, BROWN 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-15950 CLIP 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 208-06-19170 CLIP 3
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81225 BOLT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 203-62-58480 CLIP 4
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 01010-81225 BOLT 2
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 01643-31232 WASHER 2
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-

Excavators Komatsu / PC1800-6 S/N 10001-UP(pc1800-c) / BRACKET TO/FROM CHECK VALVE PIPING(181010 : H1843-01A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
