Содержание Excavators Komatsu PC1800-6 S/N 10001-UP(pc1800-c)

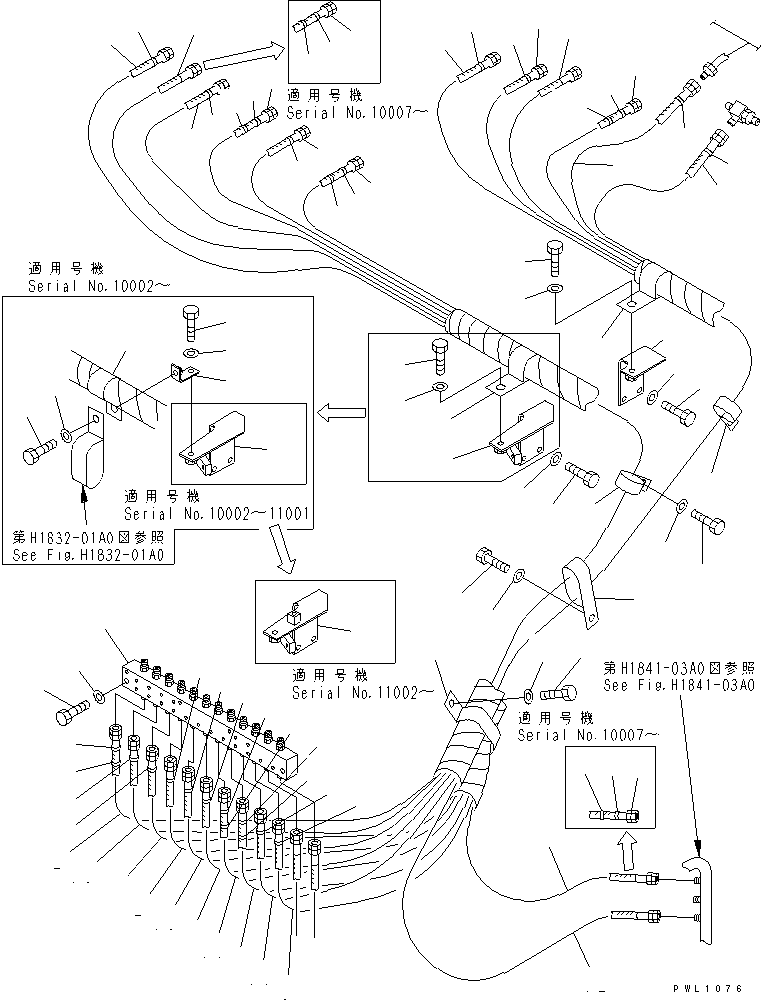

CONTROL VALVE PIPING(180880 : H1835-01A0)
Номер на схеме Каталожный номер Название Количество Детали
? 203-62-63220 HOSE, 3400MM 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21T-62-68190 HOSE, 3100MM 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21T-62-68210 HOSE, 3200MM 3
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22790 BAND, RED 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22810 BAND, YELLOW 4
SN: 10007-
KIT-FLAG: _-
SERIALNO: 10007-
? 20Y-62-22810 BAND, YELLOW 2
SN: 10001-10006
KIT-FLAG: _-
SERIALNO: 10001-10006
? 20Y-62-22820 BAND, BLUE 4
SN: 10007-
KIT-FLAG: _-
SERIALNO: 10007-
? 20Y-62-22820 BAND, BLUE 2
SN: 10001-10006
KIT-FLAG: _-
SERIALNO: 10001-10006
? 20Y-62-22830 BAND, WHITE 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22840 BAND, BLACK 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22840 BAND, BLACK 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 203-62-63220 HOSE, 3400MM 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 203-62-63360 HOSE, 3300MM 3
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 203-62-63380 HOSE, 3500MM 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21T-62-68210 HOSE, 3200MM 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22790 BAND, RED 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22840 BAND, BLACK 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22830 BAND, WHITE 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22850 BAND, GREEN 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 20Y-62-22860 BAND, BROWN 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21T-62-68110 JOINT 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81265 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 208-98-73710 CLIP 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81225 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21T-62-64330 BRACKET 1
SN: 11002-
KIT-FLAG: _-
SERIALNO: 11002-
? 21T-62-74840 BRACKET 1
SN: 10001-11001
KIT-FLAG: _-
SERIALNO: 10001-11001
? 01010-81225 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21T-62-74631 BRACKET 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81225 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21T-62-76850 CLIP 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81225 BOLT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 207-979-6180 BRACKET 1
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 01010-81225 BOLT 1
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 01643-31232 WASHER 1
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-

Excavators Komatsu / PC1800-6 S/N 10001-UP(pc1800-c) / CONTROL VALVE PIPING(180880 : H1835-01A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
