Содержание Excavators Komatsu PC1800-6 S/N 10001-UP(pc1800-c)
OLSS PIPING (1/4)(180800 : H1810-01A0)
Номер на схеме Каталожный номер Название Количество Детали
? 07235-10210 ELBOW 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07236-10210 ELBOW 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07002-11423 O-RING 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07108-20232 HOSE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07108-20233 HOSE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 04435-51512 CLIP 6
SN: 11017-
KIT-FLAG: _-
SERIALNO: 11017-
? 101-04-12250 CLIP ASS'Y 6
SN: 10001-11016
KIT-FLAG: _-
SERIALNO: 10001-11016
? 01010-81220 BOLT 6
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 6
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07108-20220 HOSE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07108-20222 HOSE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 04435-51512 CLIP 6
SN: 11017-
KIT-FLAG: _-
SERIALNO: 11017-
? 101-04-12250 CLIP ASS'Y 6
SN: 10001-11016
KIT-FLAG: _-
SERIALNO: 10001-11016
? 01010-81220 BOLT 2
SN: 11017-
KIT-FLAG: _-
SERIALNO: 11017-
? 01010-81220 BOLT 2
SN: 10001-11016
KIT-FLAG: _-
SERIALNO: 10001-11016
? 01643-31232 WASHER 2
SN: 11017-
KIT-FLAG: _-
SERIALNO: 11017-
? 01643-31232 WASHER 2
SN: 10001-11016
KIT-FLAG: _-
SERIALNO: 10001-11016
? 07071-00211 HOSE 2
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 07121-00210 HOSE 2
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 08036-01814 CLIP 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81220 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07102-20213 HOSE 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 04434-51412 CLIP 6
SN: 11003-
KIT-FLAG: _-
SERIALNO: 11003-
? 08036-01414 CLIP 4
SN: 10001-11002
KIT-FLAG: _-
SERIALNO: 10001-11002

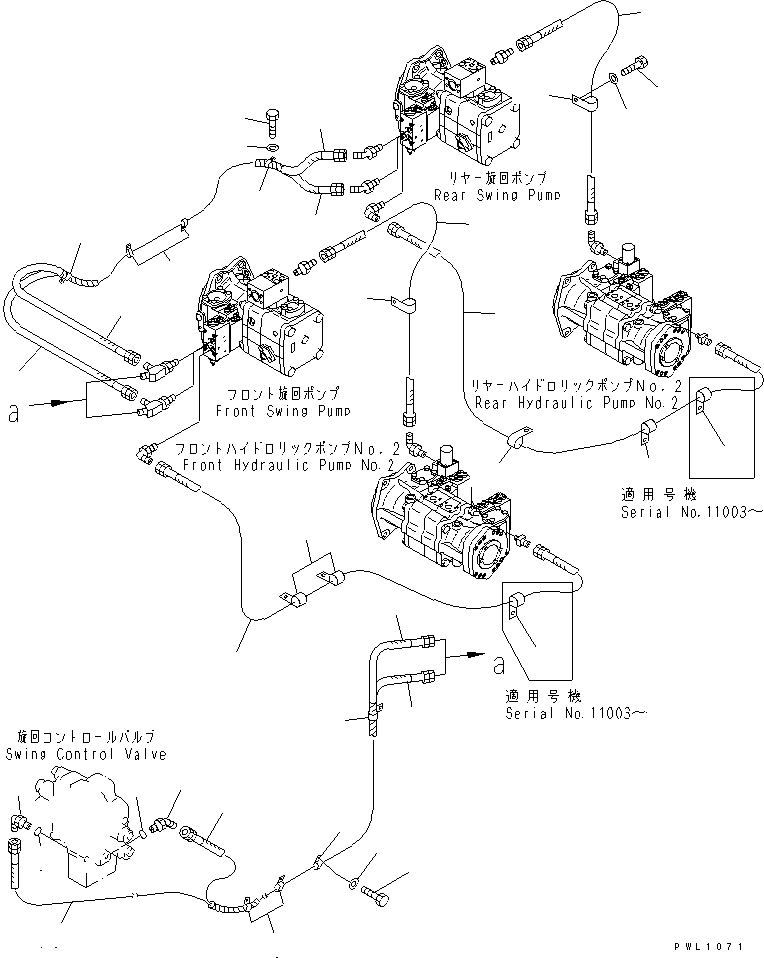

Excavators Komatsu / PC1800-6 S/N 10001-UP(pc1800-c) / OLSS PIPING (1/4)(180800 : H1810-01A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
