Содержание Excavators Komatsu PC1800-6 S/N 10001-UP(pc1800-c)
DELIVERY LINES (SWING PUMP TO BLOCK)(#10001-10999)(180280 : H0312-06A0)
Номер на схеме Каталожный номер Название Количество Детали
? 209-60-12640 VALVE 2
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 07000-B3045 O-RING 2
SN: 10002-@
KIT-FLAG: _-
SERIALNO: 10002-@
? 07000-13045 O-RING 2
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 21T-62-71510 PLATE 2
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 07073-01216 HOSE 2
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 07000-B3038 O-RING 4
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 07371-51260 FLANGE 8
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 01010-81245 BOLT 8
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 01010-81255 BOLT 8
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 01643-31232 WASHER 16
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 21T-62-68980 HOSE 2
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 07000-B3025 O-RING 4
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 07371-30638 FLANGE 4
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 01010-80830 BOLT 8
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 01643-50823 WASHER 8
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 21T-62-71322 BRACKET 1
SN: 10002-@
KIT-FLAG: _-
SERIALNO: 10002-@
? 21T-62-71323 BRACKET 1
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 21T-62-71323 BRACKET 1
SN: 10002-@
KIT-FLAG: _-
SERIALNO: 10002-@
? 21T-62-71322 BRACKET 1
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 01010-81260 BOLT 2
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 01643-31232 WASHER 2
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@
? 01010-81275 BOLT 2
SN: 10002-@
KIT-FLAG: _-
SERIALNO: 10002-@
? 01010-81260 BOLT 2
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 01643-31232 WASHER 2
SN: 10001-@
KIT-FLAG: _-
SERIALNO: 10001-@

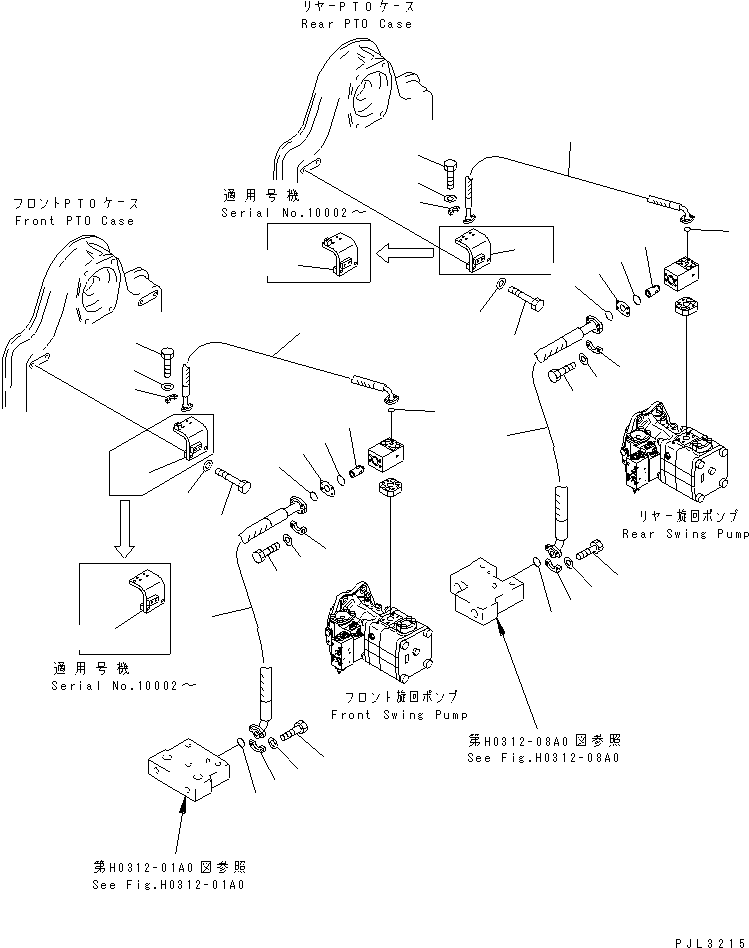

Excavators Komatsu / PC1800-6 S/N 10001-UP(pc1800-c) / DELIVERY LINES (SWING PUMP TO BLOCK)(#10001-10999)(180280 : H0312-06A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
