Содержание Excavators Komatsu PC1800-6 S/N 10001-UP(pc1800-c)

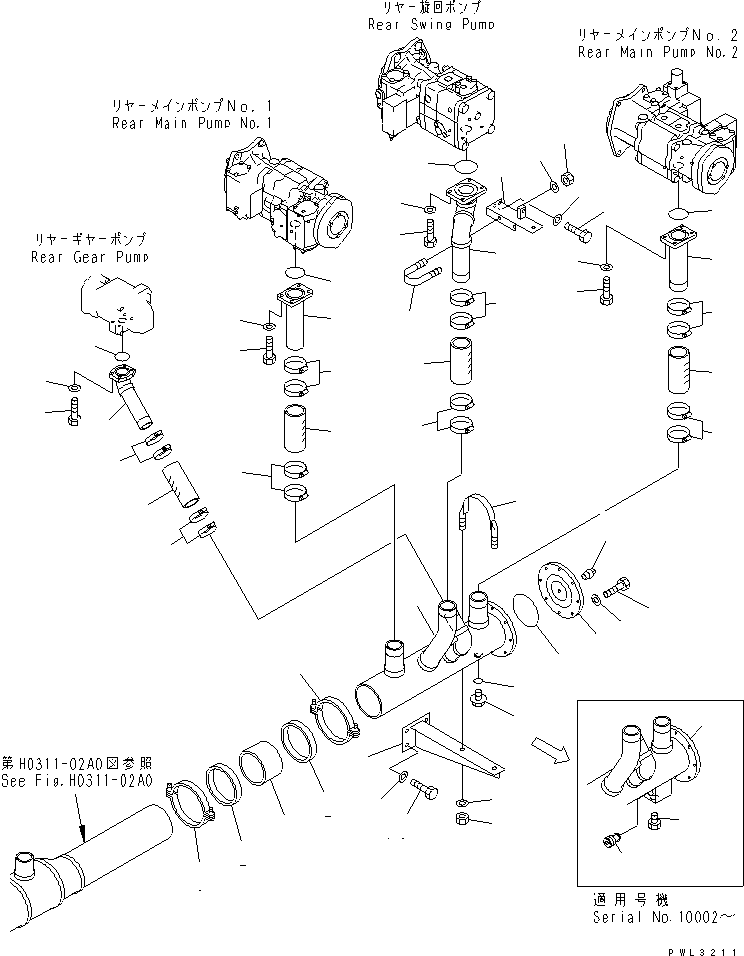

SUCTION LINE (REAR ENGINE SIDE)(180220 : H0311-03A0)
Номер на схеме Каталожный номер Название Количество Детали
? 07332-06000 COUPLING 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07332-56000 • GASKET 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07332-66000 • CLAMP 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21T-62-75413 TUBE 1
SN: 11013-
KIT-FLAG: _-
SERIALNO: 11013-
? 21T-62-75412 TUBE 1
SN: 10002-11012
KIT-FLAG: _-
SERIALNO: 10002-11012
? 21T-62-75411 TUBE 1
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 21T-62-75910 PLATE 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07042-00211 PLUG 1
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 01010-81245 BOLT 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07044-12412 PLUG 1
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 07002-02434 O-RING 1
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 07000-15230 O-RING 1
SN: 10007-
KIT-FLAG: _-
SERIALNO: 10007-
? 07000-05230 O-RING 1
SN: 10002-10006
KIT-FLAG: _-
SERIALNO: 10002-10006
? 07000-15190 O-RING 1
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 21T-62-86780 BRACKET 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81230 BOLT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21T-62-75351 CLIP 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01599-01617 NUT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31645 WASHER 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21T-62-75212 TUBE 2
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 21T-62-75211 TUBE 2
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 01010-81240 BOLT 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 8
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-12080 O-RING 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07260-07420 HOSE 3
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21N-62-37920 CLAMP 12
SN: 11013-
KIT-FLAG: _-
SERIALNO: 11013-
? □07289-00095 CLAMP 12
SN: 10001-11012
KIT-FLAG: _-
SERIALNO: 10001-11012
? 21T-62-75222 TUBE 1
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 21T-62-75221 TUBE 1
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 01010-81240 BOLT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-12095 O-RING 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21T-62-75273 BRACKET 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01010-81230 BOLT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31232 WASHER 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07283-37663 CLIP 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01599-01011 NUT 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-31032 WASHER 2
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 21T-62-75233 TUBE 1
SN: 11013-
KIT-FLAG: _-
SERIALNO: 11013-
? 21T-62-75232 TUBE 1
SN: 10002-11012
KIT-FLAG: _-
SERIALNO: 10002-11012
? 21T-62-75231 TUBE 1
SN: 10001-10001
KIT-FLAG: _-
SERIALNO: 10001-10001
? 07372-21240 BOLT 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 01643-51232 WASHER 4
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07000-12060 O-RING 1
SN: 10001-
KIT-FLAG: _-
SERIALNO: 10001-
? 07260-05822 HOSE 1
SN: 11013-
KIT-FLAG: _-
SERIALNO: 11013-
? 07260-05820 HOSE 1
SN: 10001-11012
KIT-FLAG: _-
SERIALNO: 10001-11012
? 21T-62-69710 CLAMP 4
SN: 11013-
KIT-FLAG: _-
SERIALNO: 11013-
? □07289-00080 CLAMP 4
SN: 10001-11012
KIT-FLAG: _-
SERIALNO: 10001-11012
? 198-60-19820 VALVE 1
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-
? 07040-13618 PLUG 1
SN: 10002-
KIT-FLAG: _-
SERIALNO: 10002-

Excavators Komatsu / PC1800-6 S/N 10001-UP(pc1800-c) / SUCTION LINE (REAR ENGINE SIDE)(180220 : H0311-03A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
