Содержание Excavators Komatsu PC850-8R S/N 60001-UP (W/O EGR)(pc850-1c)

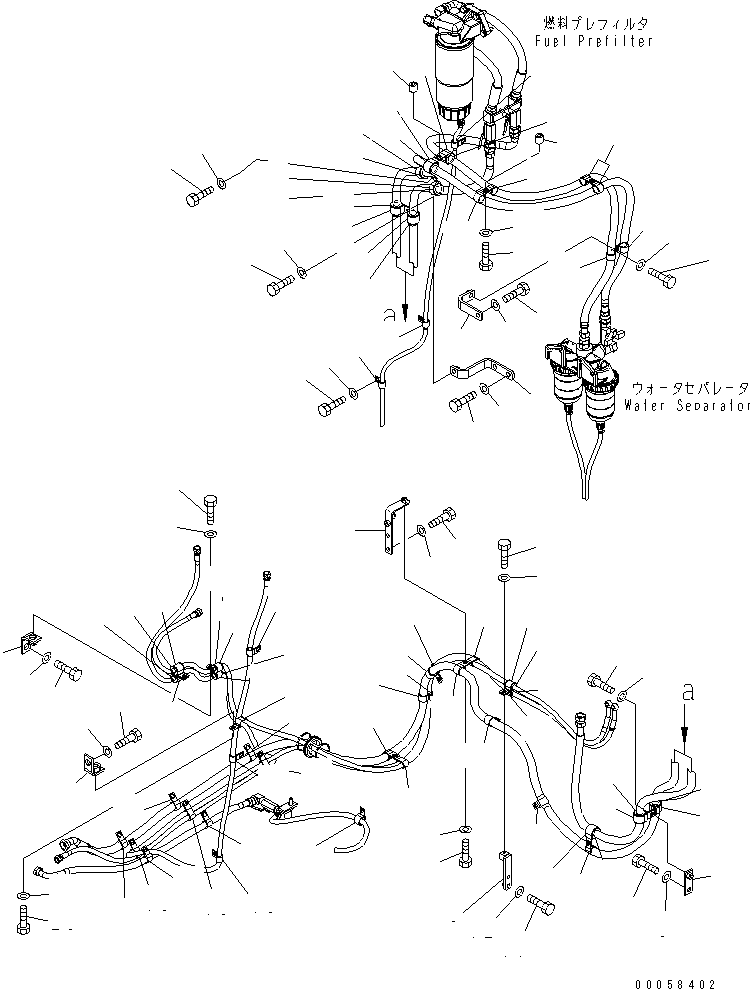

FUEL PIPING (BRACKET AND CLIP)(090080 : D0200-01A0)
Номер на схеме Каталожный номер Название Количество Детали
? 209-04-42121 BRACKET 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 209-04-77140 PLATE 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 209-04-41680 BRACKET 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 21T-38-71260 BRACKET 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 209-04-41531 BRACKET 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 209-04-42133 BRACKET 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81225 BOLT 5
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31232 WASHER 5
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81630 BOLT 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31645 WASHER 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81230 BOLT 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31232 WASHER 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 04434-51512 CLIP 6
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 04434-51912 CLIP 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 04435-51512 CLIP 8
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 04434-52512 CLIP 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 04434-52112 CLIP 4
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 04434-52312 CLIP 17
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 04434-53412 CLIP 9
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 198-06-53610 CUSHION 3
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 198-06-53610 CUSHION 4
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 198-06-53610 CUSHION 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 198-06-53550 CUSHION 4
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 198-06-53560 CUSHION 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81225 BOLT 29
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31232 WASHER 29
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81235 BOLT 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31232 WASHER 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81250 BOLT 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31232 WASHER 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 195-33-11220 SPACER 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-

Excavators Komatsu / PC850-8R S/N 60001-UP (W/O EGR)(pc850-1c) / FUEL PIPING (BRACKET AND CLIP)(090080 : D0200-01A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
