Содержание Excavators Komatsu PC850-8R S/N 60001-UP (W/O EGR)(pc850-1c)

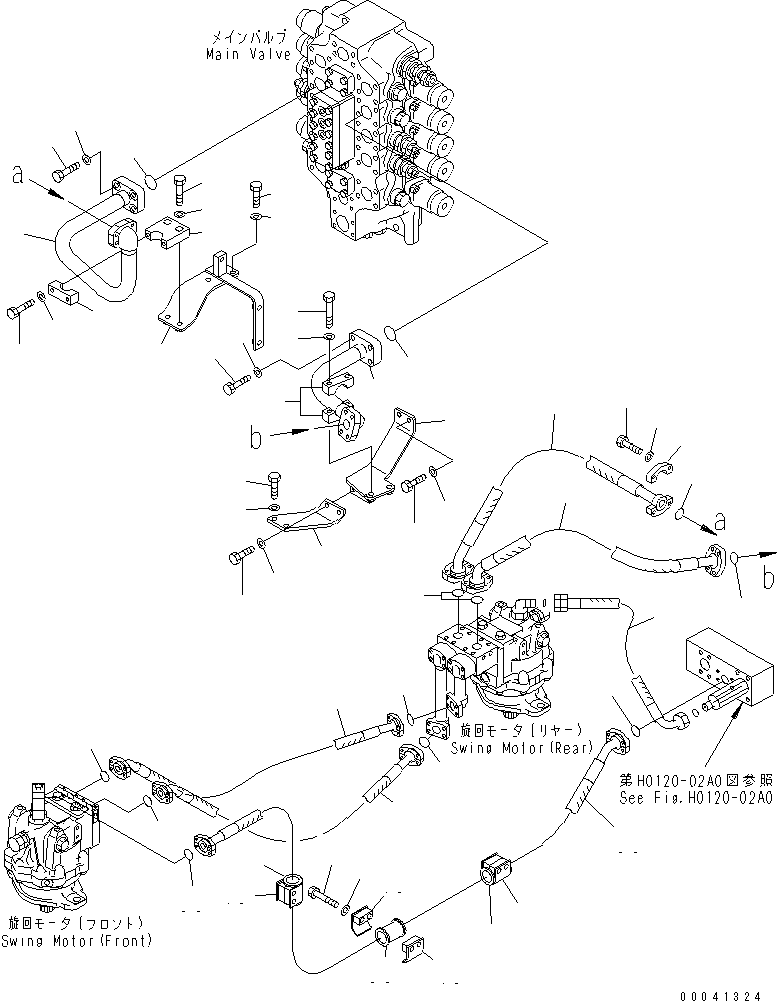

VALVE DELIVERY PIPING (SWING)(150430 : H1340-01A0)
Номер на схеме Каталожный номер Название Количество Детали
? 209-62-73741 TUBE 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 07000-B3048 O-RING 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81455 BOLT 4
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31445 WASHER 4
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 209-62-73730 TUBE 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81455 BOLT 4
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31445 WASHER 4
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 07000-B3048 O-RING 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 209-62-73251 BRACKET 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81225 BOLT 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31232 WASHER 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 176-61-41330 CLAMP 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81290 BOLT 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31232 WASHER 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 209-64-16150 BRACKET 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 209-62-52440 CLAMP 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 176-61-41330 CLAMP 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81255 BOLT 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 175-54-34170 WASHER 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81230 BOLT 3
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31232 WASHER 3
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81260 BOLT 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31232 WASHER 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 209-62-73261 BRACKET 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81230 BOLT 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31232 WASHER 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81230 BOLT 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31232 WASHER 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 07371-51260 FLANGE 4
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81245 BOLT 8
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31232 WASHER 8
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 209-62-16710 HOSE 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 07000-B3038 O-RING 4
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 208-62-51270 HOSE 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 07000-B3032 O-RING 4
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 209-62-42690 HOSE 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 209-64-16850 HOSE, 550MM 1
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 07000-B3038 O-RING 2
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 07095-01038 CUSHION 3
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 07094-11024 CLAMP 6
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01010-81280 BOLT 6
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-
? 01643-31232 WASHER 6
SN: 60001-
KIT-FLAG: _-
SERIALNO: 60001-

Excavators Komatsu / PC850-8R S/N 60001-UP (W/O EGR)(pc850-1c) / VALVE DELIVERY PIPING (SWING)(150430 : H1340-01A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
