Содержание Excavators Komatsu PC800SE-6-AM S/N 30001-UP(pc800s0r)
SOLENOID VALVE LINE(#31001-)(150430 : H1832-01A4)
Номер на схеме Каталожный номер Название Количество Детали
? 07184-00313 HOSE 1
SN: 31001-
? 07185-00315 HOSE 1
SN: 31001-
? 22U-62-82850 HOSE 1
SN: 31001-
? 20Y-62-22790 BAND ? RED 2
SN: 30001-
? 20Y-62-22830 BAND ? WHITE 2
SN: 30001-
? 20Y-62-22850 BAND ? GREEN 2
SN: 31001-
? 20Y-62-22860 BAND ? BROWN 2
SN: 31001-
? 07184-00313 HOSE 1
SN: 31001-
? 07185-00314 HOSE 1
SN: 31001-
? 07185-00315 HOSE 1
SN: 31001-
? 20Y-62-22790 BAND ? RED 2
SN: 31001-
? 20Y-62-22850 BAND ? GREEN 2
SN: 31001-
? 20Y-62-22830 BAND ? WHITE 2
SN: 31001-
? 07621-00427 HOSE 1
SN: 31001-
? 07623-00427 HOSE 1
SN: 31001-
? 20Y-62-22790 BAND ? RED 2
SN: 31001-
? 113-899-7950 CLIP 1
SN: 31001-
? 195-33-11220 SPACER 1
SN: 31001-
? 01010-81255 BOLT 1
SN: 31001-
? 01643-31232 WASHER 1
SN: 31001-
? 141-06-11220 CLIP 2
SN: 31001-
? 08034-00519 BAND 1
SN: 31001-
? 07184-00313 HOSE 1
SN: 31001-
? 07185-00327 HOSE 1
SN: 31001-
? 20Y-62-22790 BAND ? RED 2
SN: 31001-
? 04435-51812 CLIP 2
SN: 31001-
? 01010-81225 BOLT 2
SN: 31001-
? 01643-31232 WASHER 2
SN: 31001-
? 04434-51512 CLIP 2
SN: 31001-
? 01010-81225 BOLT 2
SN: 31001-
? 01643-31232 WASHER 2
SN: 31001-
? 04434-51510 CLIP 1
SN: 31001-31027
? 01010-81020 BOLT 1
SN: 31001-31027
? 01643-31032 WASHER 1
SN: 31001-31027
? 07185-00307 HOSE 1
SN: 31001-
? 07626-00311 HOSE 1
SN: 31001-
? 209-64-11520 HOSE ? 900MM 1
SN: 31001-
? 209-64-11530 HOSE ? 850MM 1
SN: 31001-
? 209-64-11540 HOSE ? 1300MM 1
SN: 31001-
? 209-64-11550 HOSE ? 1100MM 1
SN: 31001-
? 20Y-62-22850 BAND ? GREEN 2
SN: 31001-
? 20Y-62-22820 BAND ? BLUE 2
SN: 31001-
? 20Y-62-22810 BAND ? YELLOW 2
SN: 31001-
? 20Y-62-22840 BAND ? BLACK 2
SN: 31001-
? 207-62-33690 CLIP 1
SN: 31009-
? 207-03-51530 CLIP 1
SN: 31001-31008
? 01010-81230 BOLT 1
SN: 31001-
? 01643-31232 WASHER 1
SN: 31001-

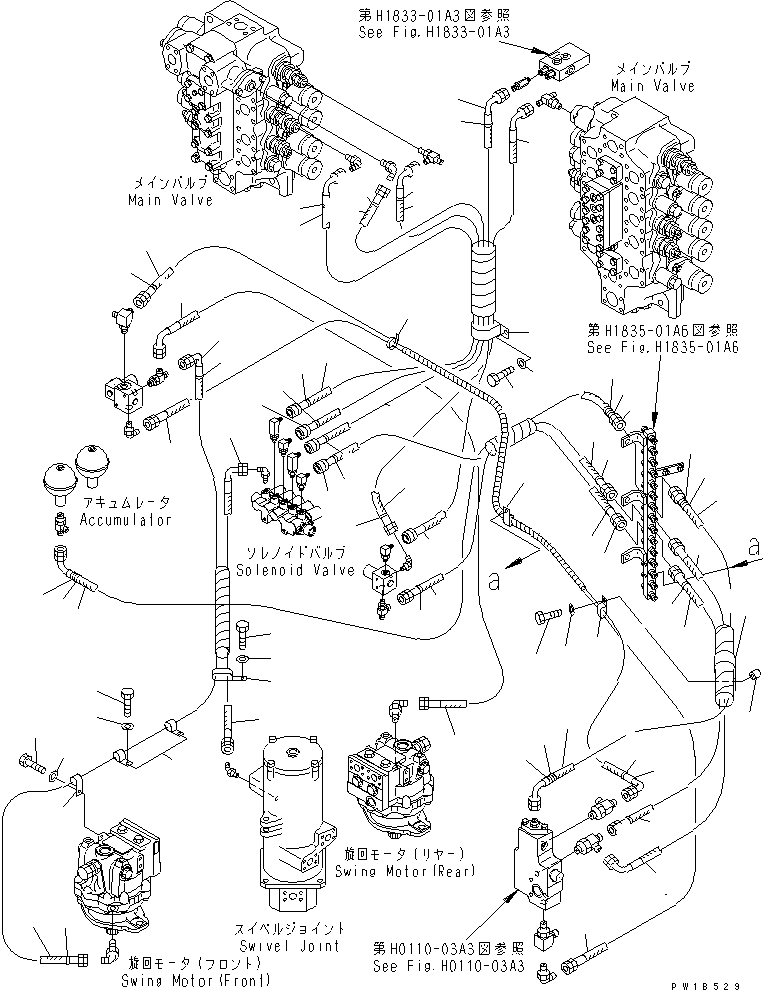

Excavators Komatsu / PC800SE-6-AM S/N 30001-UP(pc800s0r) / SOLENOID VALVE LINE(#31001-)(150430 : H1832-01A4)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
