Содержание Excavators Komatsu PC800SE-6-AM S/N 30001-UP(pc800s0r)
OLSS LINE(#31001-)(150400 : H1810-01A1)
Номер на схеме Каталожный номер Название Количество Детали
? 07184-00316 HOSE 1
SN: 31001-
? 07624-00314 HOSE 1
SN: 31001-
? 07624-00315 HOSE 1
SN: 31001-
? 07624-00316 HOSE 2
SN: 31001-
? 20Y-62-22790 BAND ? RED 2
SN: 30001-
? 20Y-62-22810 BAND ? YELLOW 2
SN: 30001-
? 20Y-62-22820 BAND ? BLUE 2
SN: 30001-
? 20Y-62-22830 BAND ? WHITE 2
SN: 30001-
? 20Y-62-22860 BAND ? BROWN 2
SN: 31001-
? 21T-06-11950 CLIP 2
SN: 31001-
? 01010-81230 BOLT 2
SN: 30001-
? 01643-31232 WASHER 2
SN: 30001-
? 07624-00309 HOSE 1
SN: 31001-
? 07624-003A9 HOSE 1
SN: 31001-
? 07624-00311 HOSE 2
SN: 31001-
? 20Y-62-22790 BAND ? RED 2
SN: 30014-
? 20Y-62-22830 BAND ? WHITE 2
SN: 30014-
? 20Y-62-22820 BAND ? BLUE 2
SN: 30014-
? 20Y-62-22810 BAND ? YELLOW 2
SN: 30014-
? 07184-003A9 HOSE 2
SN: 30184-
? 07185-00311 HOSE 1
SN: 30184-
? 20Y-62-22790 BAND ? RED 2
SN: 30175-
? 20Y-62-22850 BAND ? GREEN 2
SN: 30175-
? 113-899-7950 CLIP 1
SN: 30175-
? 01010-81225 BOLT 1
SN: 30175-
? 01643-31232 WASHER 1
SN: 30175-

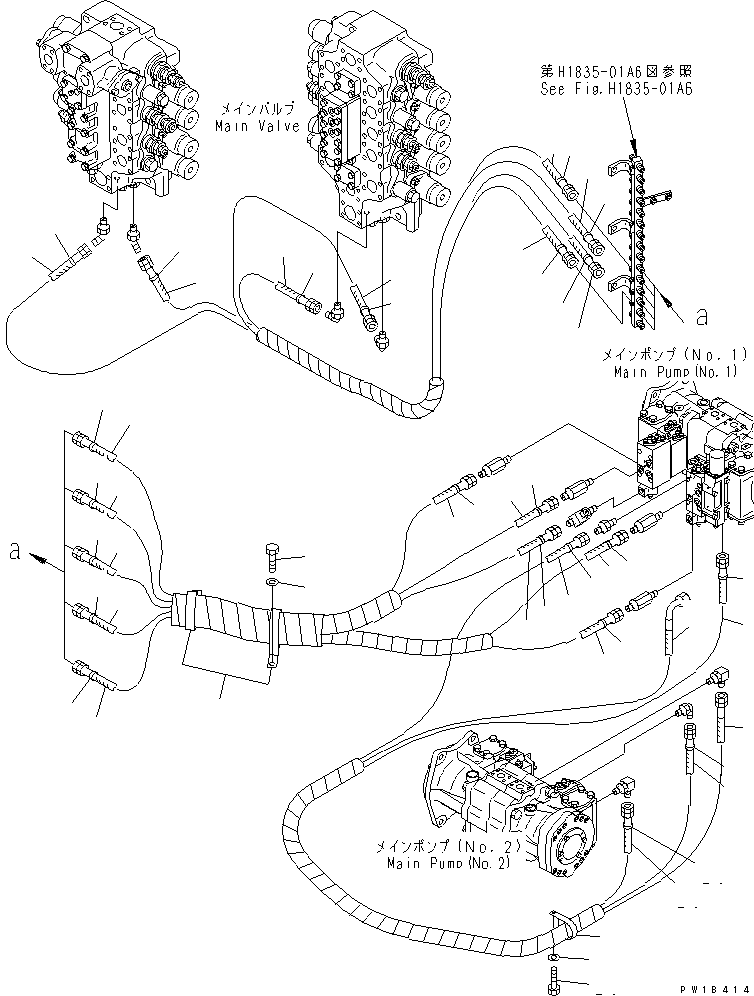

Excavators Komatsu / PC800SE-6-AM S/N 30001-UP(pc800s0r) / OLSS LINE(#31001-)(150400 : H1810-01A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
