Содержание Excavators Komatsu PC800LC-8 S/N 50001-UP (ecot3)(pc800lcc)

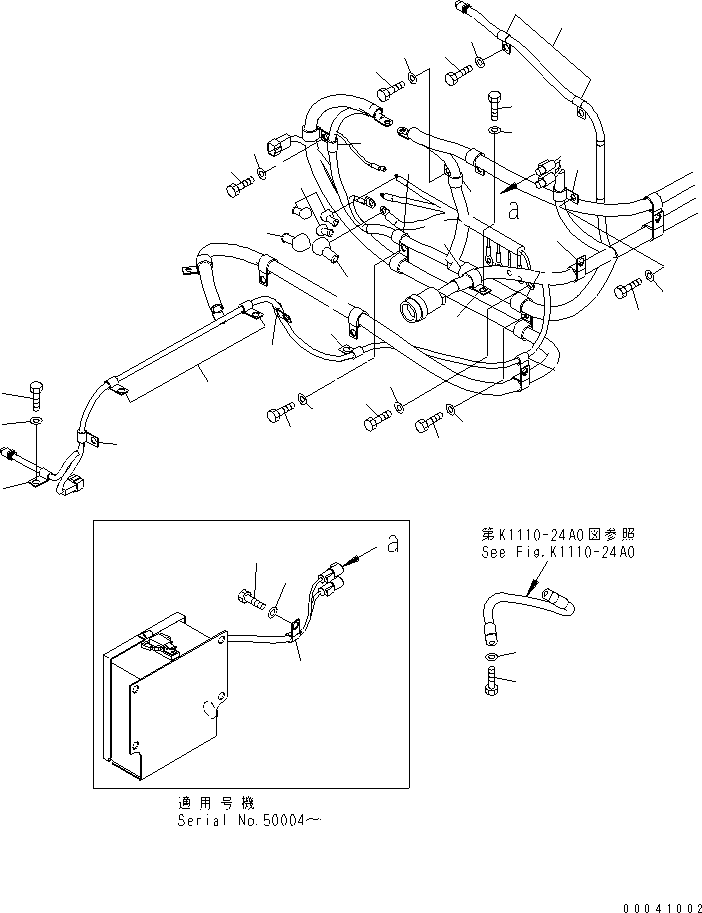

WIRING HARNESS (MAIN HARNESS) (CLIP) (RIGHT DECK) (FRONT)(120150 : E0200-05A0)
Номер на схеме Каталожный номер Название Количество Детали
? 04434-51012 CLIP 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81220 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-52712 CLIP 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-51912 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81016 BOLT 5
SN: 55046-
KIT-FLAG: _-
SERIALNO: 55046-
? □01010-81020 BOLT 5
SN: 50001-55045
KIT-FLAG: _-
SERIALNO: 50001-55045
? 01643-31032 WASHER 5
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-51912 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-51412 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 08038-00519 CAP 3
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 08038-02027 CAP 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-52312 CLIP 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-51712 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-51212 CLIP 1
SN: 50004-
KIT-FLAG: _-
SERIALNO: 50004-
? 01010-81225 BOLT 1
SN: 50004-
KIT-FLAG: _-
SERIALNO: 50004-
? 01643-31232 WASHER 1
SN: 50004-
KIT-FLAG: _-
SERIALNO: 50004-
? 04434-51012 CLIP 7
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 7
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 7
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81020 BOLT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31032 WASHER 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
