Содержание Excavators Komatsu PC800LC-8 S/N 50001-UP (ecot3)(pc800lcc)

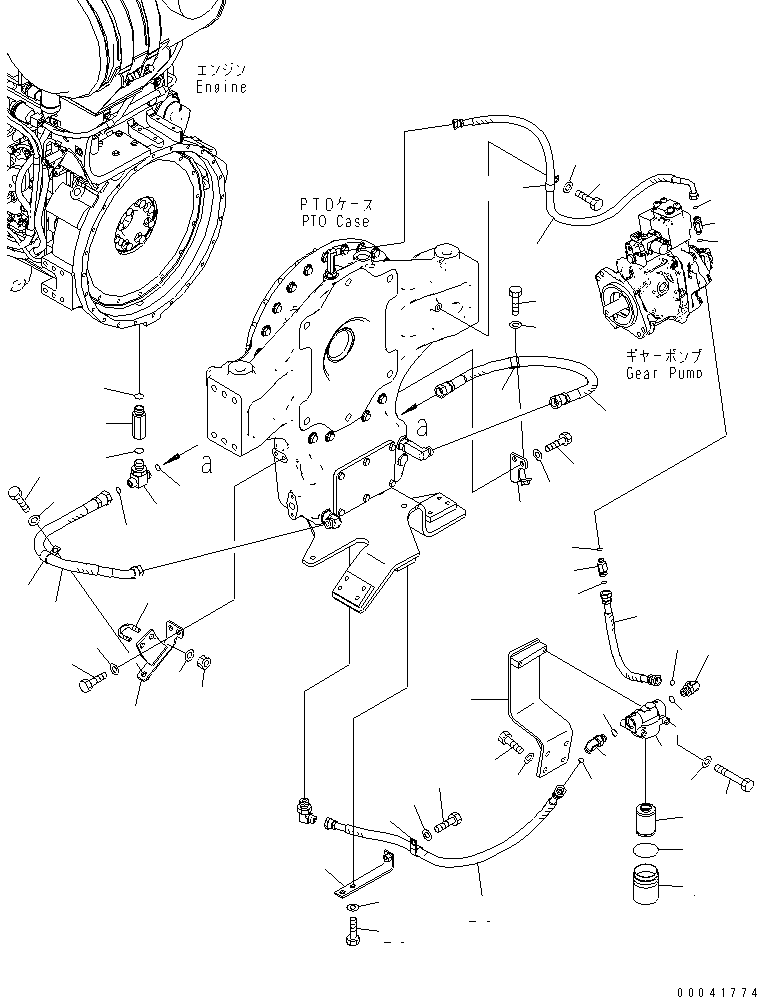

POWER TAKE OFF (LUBRICATION PIPING)(030170 : B0600-03A0)
Номер на схеме Каталожный номер Название Количество Детали
? 209-01-42232 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81230 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-01-42251 FILTER ASS'Y 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-01-42260 • ELEMENT ASS'Y 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-F2065 • O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01011-81000 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31032 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 418-62-35111 ELBOW 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-E2018 O-RING 2
SN: 55313-
KIT-FLAG: _-
SERIALNO: 55313-
? 07002-21823 O-RING 2
SN: 50001-55312
KIT-FLAG: _-
SERIALNO: 50001-55312
? 02896-21012 O-RING 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 21S-62-31461 NIPPLE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07002-21423 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 02896-21009 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-01-42311 UNION 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 02896-21012 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07002-21423 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 02762-00405 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 02763-00311 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-51612 CLIP 1
SN: 50004-
KIT-FLAG: _-
SERIALNO: 50004-
? 04434-51812 CLIP 1
SN: 50001-50003
KIT-FLAG: _-
SERIALNO: 50001-50003
? 01010-81225 BOLT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 02762-00409 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 22S-62-14450 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-51912 CLIP 1
SN: 50004-
KIT-FLAG: _-
SERIALNO: 50004-
? 04434-52112 CLIP 1
SN: 50001-50003
KIT-FLAG: _-
SERIALNO: 50001-50003
? 01010-81225 BOLT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 203-62-61410 JOINT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07002-22434 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 21N-64-36720 TEE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 02896-21015 O-RING 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07002-22434 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 02764-00506 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 02762-00507 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-01-42281 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07283-32738 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01597-01009 NUT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31032 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-52312 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-01-42270 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-52312 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-

Excavators Komatsu / PC800LC-8 S/N 50001-UP (ecot3)(pc800lcc) / POWER TAKE OFF (LUBRICATION PIPING)(030170 : B0600-03A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
