Содержание Excavators Komatsu PC800LC-8 S/N 50001-UP (ecot3)(pc800lcc)

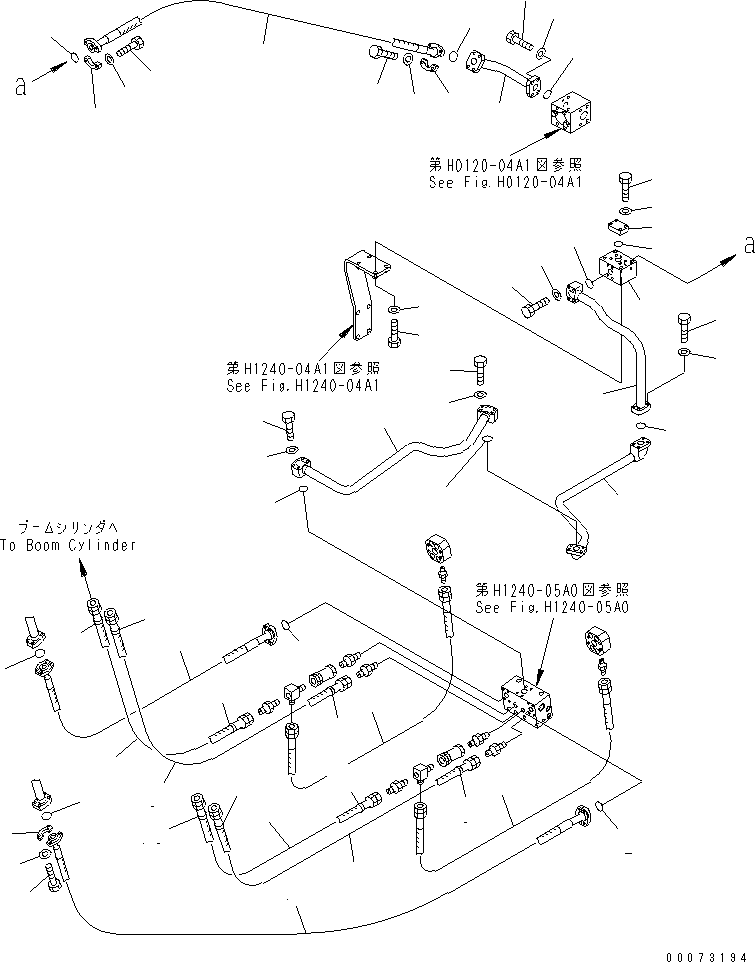

PILOT PIPING (WITH DRIFT PREVENTION) (REVOLVING FRAME SIDE) (FOR BOOM) (1/2)(#55001-)(150620 : H1240-03A1)
Номер на схеме Каталожный номер Название Количество Детали
? 07119-01016 HOSE 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07000-13032 O-RING 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07371-31049 FLANGE 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07372-21035 BOLT 8
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-51032 WASHER 8
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 02756-00204 HOSE 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 02756-00313 HOSE 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 02760-00314 HOSE 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 20Y-62-22820 BAND, BLUE 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 20Y-62-22860 BAND, BROWN 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 209-64-12340 TUBE 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07000-13035 O-RING 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01010-81060 BOLT 8
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-51032 WASHER 8
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 209-64-12331 TUBE 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 209-64-12770 BLOCK 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 209-64-12263 TUBE 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01010-81060 BOLT 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07372-21040 BOLT 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-51032 WASHER 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-51032 WASHER 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07000-13035 O-RING 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01011-81205 BOLT 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-31232 WASHER 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07371-31255 FLANGE 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07372-21035 BOLT 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-51032 WASHER 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 207-62-56190 FLANGE 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07000-13035 O-RING 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07372-21040 BOLT 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-51032 WASHER 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07297-01208 HOSE 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07000-13038 O-RING 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 209-64-12270 TUBE 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07371-31255 FLANGE 2
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07372-21035 BOLT 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-51032 WASHER 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01010-81040 BOLT 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 01643-51032 WASHER 4
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-
? 07000-13035 O-RING 1
SN: 55001-
KIT-FLAG: _-
SERIALNO: 55001-

Excavators Komatsu / PC800LC-8 S/N 50001-UP (ecot3)(pc800lcc) / PILOT PIPING (WITH DRIFT PREVENTION) (REVOLVING FRAME SIDE) (FOR BOOM) (1/2)(#55001-)(150620 : H1240-03A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
