Содержание Excavators Komatsu PC800LC-8 S/N 50001-UP (ecot3)(pc800lcc)

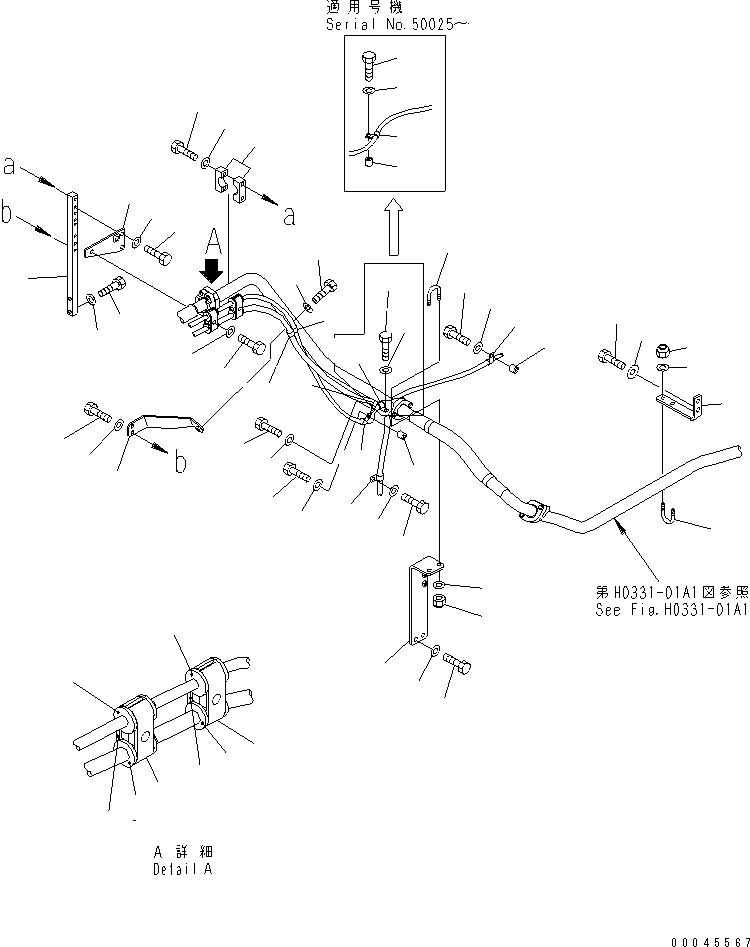

QUICK RETURN PIPING (BRACKET) (WITH DRIFT PREVENTION VALVE)(150410 : H0331-02A1)
Номер на схеме Каталожный номер Название Количество Детали
? 209-62-43350 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81250 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-62-41991 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81230 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07095-00314 CUSHION 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07095-00317 CUSHION 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07094-30315 CLAMP 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81270 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-62-17490 CLAMP 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81285 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-62-41860 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81235 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07283-34346 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01597-01009 NUT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31032 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-62-41870 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81230 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 175-54-34170 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07283-34346 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01597-01009 NUT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31032 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-62-43360 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-51912 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-51512 CLIP 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-51912 CLIP 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 04434-51512 CLIP 3
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81225 BOLT 1
SN: 50001-50024
KIT-FLAG: _-
SERIALNO: 50001-50024
? 01643-31232 WASHER 1
SN: 50001-50024
KIT-FLAG: _-
SERIALNO: 50001-50024
? 195-33-11220 SPACER 3
SN: 50025-
KIT-FLAG: _-
SERIALNO: 50025-
? 195-33-11220 SPACER 2
SN: 50001-50024
KIT-FLAG: _-
SERIALNO: 50001-50024
? 01010-81250 BOLT 3
SN: 50025-
KIT-FLAG: _-
SERIALNO: 50025-
? 01010-81250 BOLT 2
SN: 50001-50024
KIT-FLAG: _-
SERIALNO: 50001-50024
? 01643-31232 WASHER 3
SN: 50025-
KIT-FLAG: _-
SERIALNO: 50025-
? 01643-31232 WASHER 2
SN: 50001-50024
KIT-FLAG: _-
SERIALNO: 50001-50024

Excavators Komatsu / PC800LC-8 S/N 50001-UP (ecot3)(pc800lcc) / QUICK RETURN PIPING (BRACKET) (WITH DRIFT PREVENTION VALVE)(150410 : H0331-02A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
