Содержание Excavators Komatsu PC800SE-8 S/N 50001-UP (ecot3)(pc800s2c)

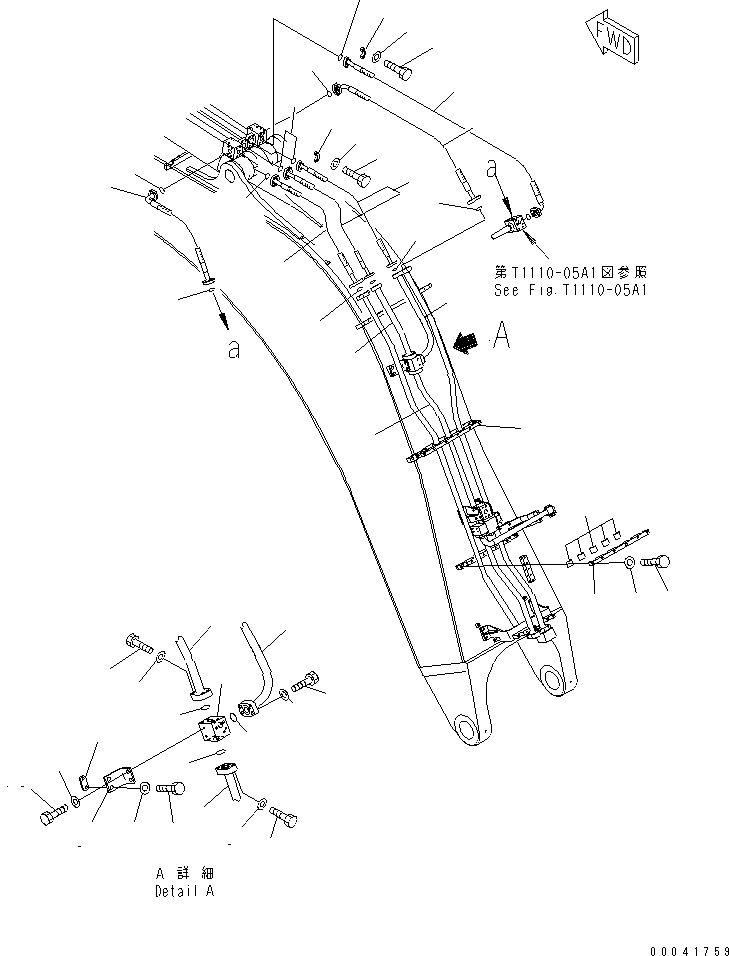

BOOM (7.1M) (ARM CYLINDER PIPING) (HEAD) (FOR BACKHOE)(#55001-)(360080 : T1110-06A1A)
Номер на схеме Каталожный номер Название Количество Детали
? 209-62-73830 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81455 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31445 WASHER 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-13048 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-62-78371 BLOCK 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 21N-62-18270 BRACKET 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81230 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 175-54-34170 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 154-04-11650 PLATE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81245 BOLT 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 175-54-34170 WASHER 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-62-73840 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81455 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31445 WASHER 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-13048 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-62-73850 TUBE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81455 BOLT 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31445 WASHER 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-13048 O-RING 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07099-01217 HOSE 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-13038 O-RING 4
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07371-51260 FLANGE 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81245 BOLT 16
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 16
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-62-45620 HOSE 1
SN: 55034-
KIT-FLAG: _-
SERIALNO: 55034-
? 07098-01421 HOSE 1
SN: 50001-55033
KIT-FLAG: _-
SERIALNO: 50001-55033
? 209-62-45620 HOSE 1
SN: 55034-
KIT-FLAG: _-
SERIALNO: 55034-
? 07098-01422 HOSE 1
SN: 50001-55033
KIT-FLAG: _-
SERIALNO: 50001-55033
? 07099-01417 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07098-01417 HOSE 1
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07000-13048 O-RING 8
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 07371-51470 FLANGE 16
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81455 BOLT 32
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31445 WASHER 32
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-62-79220 CLAMP 2
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 209-62-58520 • SEAT 5
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01010-81260 BOLT 12
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-
? 01643-31232 WASHER 12
SN: 50001-
KIT-FLAG: _-
SERIALNO: 50001-

Excavators Komatsu / PC800SE-8 S/N 50001-UP (ecot3)(pc800s2c) / BOOM (7.1M) (ARM CYLINDER PIPING) (HEAD) (FOR BACKHOE)(#55001-)(360080 : T1110-06A1A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
