| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | (708-2H-00311) | PUMP ASS'Y | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||

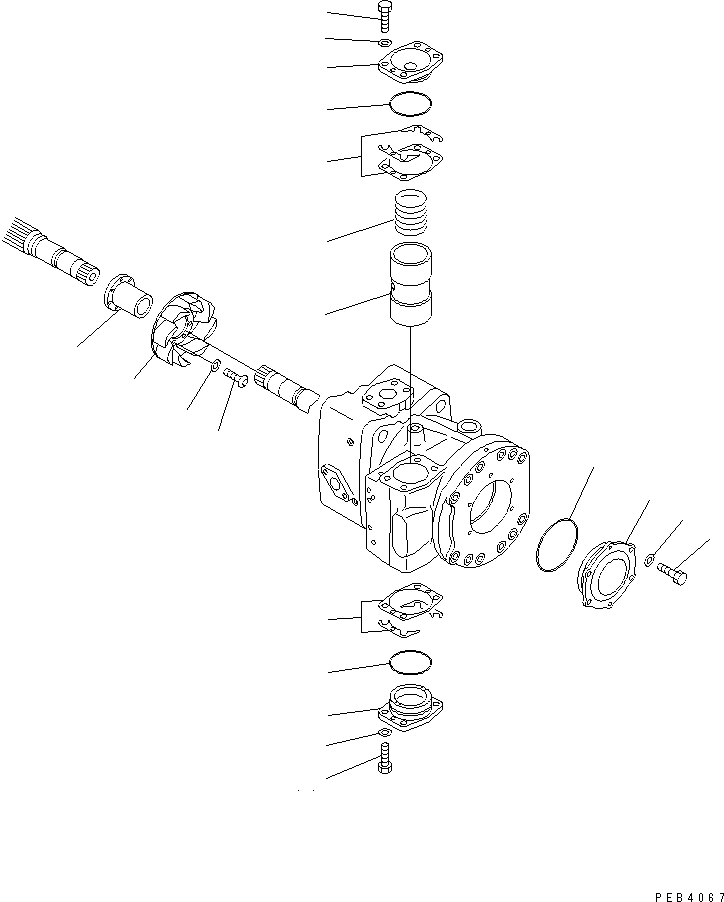

| ? | THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y1600-01A0 T0 Y1600-18A0. | SERIALNO: |
|||||
| ? | (708-2H-01311) | • PUMP SUB ASS'Y | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | (★708-27-14110) | • • PISTON | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | (★708-27-14150) | • • CAP | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | 07000-02075 | • • O-RING | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | 708-27-14130 | • • SPRING | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | (★708-27-05060) | • • SHIM KIT | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | ☆ | • • • SHIM, 0.5MM | 2 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | ☆ | • • • SHIM, 0.2MM | 2 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | ☆ | • • • SHIM, 0.1MM | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | ☆ | • • • SHIM, 0.1MM | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | 01016-51045 | • • BOLT | 4 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | 01643-31032 | • • WASHER | 4 | SN: 30001-@ KIT-FLAG: _- SERIALNO: 30001-@ |
|||
| ? | (★708-27-14140) | • • CAP | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | 07000-12075 | • • O-RING | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | (★708-27-05060) | • • SHIM KIT | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | ☆ | • • • SHIM, 0.5MM | 2 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | ☆ | • • • SHIM, 0.2MM | 2 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | ☆ | • • • SHIM, 0.1MM | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | ☆ | • • • SHIM, 0.1MM | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | 01016-51045 | • • BOLT | 4 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | 01643-31032 | • • WASHER | 4 | SN: 30001-@ KIT-FLAG: _- SERIALNO: 30001-@ |
|||
| ? | (★708-27-12790) | • • COVER | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | (★07000-A2105) | • • O-RING | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | (★01010-80820) | • • BOLT | 4 | SN: 30001-@ KIT-FLAG: _- SERIALNO: 30001-@ |
|||
| ? | (★01643-30823) | • • WASHER | 4 | SN: 30001-@ KIT-FLAG: _- SERIALNO: 30001-@ |
|||
| ? | (★708-2H-21930) | • • IMPELLER | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | (★708-2H-22330) | • • COUPLING | 1 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | (★706-75-42270) | • • SCREW | 7 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
|||
| ? | (★01643-30623) | • • WASHER | 7 | SN: 30001-30174 KIT-FLAG: _- SERIALNO: 30001-30174 |
