Содержание Excavators Komatsu PC350LC-7-BA S/N 20001-UP(pc350l1r)

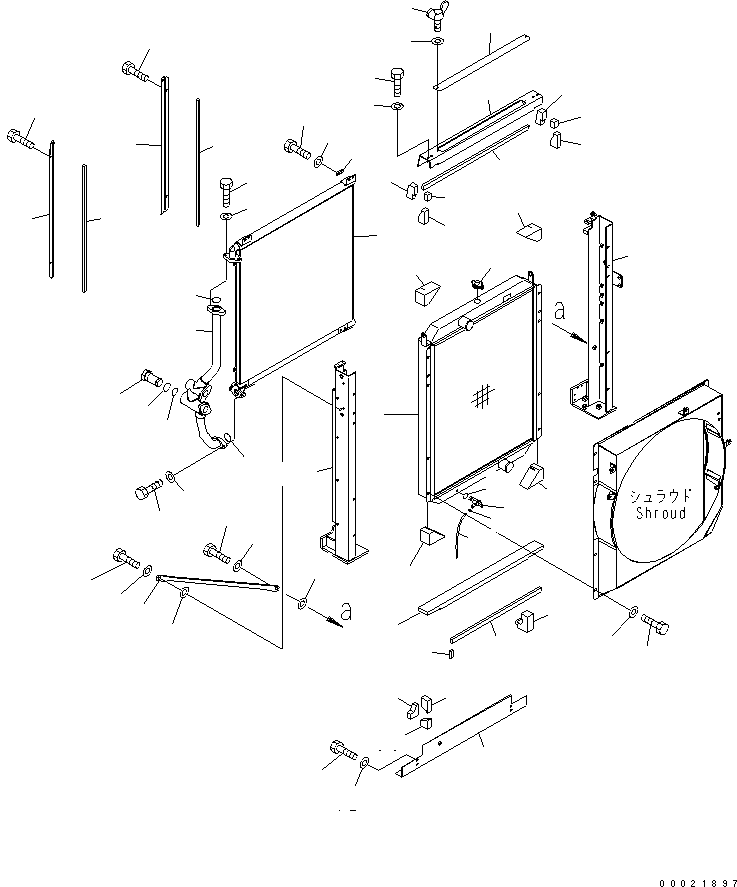

COOLING (RADIATOR AND OIL COOLER)(#20331-)(060020 : C0100-01A0A)
Номер на схеме Каталожный номер Название Количество Детали
? 207-03-71110 CORE ASS'Y 1
SN: 20001-
? 20Y-03-22110 CAP 1
SN: 20001-
? 205-03-62660 PLUG 1
SN: 20001-
? 07000-11007 • O-RING 1
SN: 20001-
? 205-03-71230 HOSE 1
SN: 20001-
? 20Y-03-11330 CLIP 1
SN: 20001-
? 01010-81025 BOLT 10
SN: 20001-
? 01643-31032 WASHER 10
SN: 20001-
? 207-03-71511 SEAL 2
SN: 20001-
? 207-03-71521 SEAL 2
SN: 20001-
? 207-03-71531 SEAL 1
SN: 20001-
? 207-03-71641 OIL COOLER ASS'Y 1
SN: 20166-
? 207-03-71650 MEMBER 1
SN: 20001-
? 207-03-71660 MEMBER 1
SN: 20001-
? 207-03-71670 BOLT 4
SN: 20001-
? 207-03-71630 TUBE 1
SN: 20001-
? 01010-81245 BOLT 4
SN: 20001-
? 01643-31232 WASHER 4
SN: 20001-
? 07000-13045 O-RING 2
SN: 20001-
? 207-03-71290 VALVE ASS'Y 1
SN: 20001-
? 07000-13042 • O-RING 1
SN: 20001-
? 07002-15234 O-RING 1
SN: 20001-
? 01010-81025 BOLT 8
SN: 20001-
? 01643-31032 WASHER 8
SN: 20001-
? 207-03-71541 SEAL 2
SN: 20001-
? 207-03-71132 FRAME 1
SN: 20331-
? 207-03-71142 FRAME 1
SN: 20331-
? 207-03-71421 SEAL 2
SN: 20001-
? 207-03-71441 SEAL 1
SN: 20001-
? 207-03-71451 SEAL 1
SN: 20001-
? 207-03-71461 SEAL 2
SN: 20001-
? 207-03-71551 SEAL 2
SN: 20001-
? 207-03-71561 SEAL 1
SN: 20001-
? 207-03-71571 SEAL 1
SN: 20001-
? 207-03-71172 FRAME 1
SN: 20166-
? 01010-81025 BOLT 4
SN: 20001-
? 01643-31032 WASHER 4
SN: 20001-
? 207-03-71411 SEAL 2
SN: 20001-
? 207-03-71480 SEAL 2
SN: 20001-
? 207-03-71181 PLATE 1
SN: 20001-
? 01010-81025 BOLT 4
SN: 20001-
? 01643-31032 WASHER 4
SN: 20001-
? 207-03-71471 SEAL 1
SN: 20001-
? 207-03-71541 SEAL 1
SN: 20001-
? 207-03-71190 PLATE 1
SN: 20001-
? 01434-10616 BOLT ? WING 2
SN: 20001-
? 01643-30623 WASHER 2
SN: 20001-
? 207-03-71680 STAY 1
SN: 20331-
? 01010-81235 BOLT 2
SN: 20331-
? 01643-31232 WASHER 2
SN: 20331-
? 01643-31232 WASHER 2
SN: 20331-
