Содержание Excavators Komatsu PC400-6C S/N 30001-UP (-50cent. Spec.)(pc400-2c)

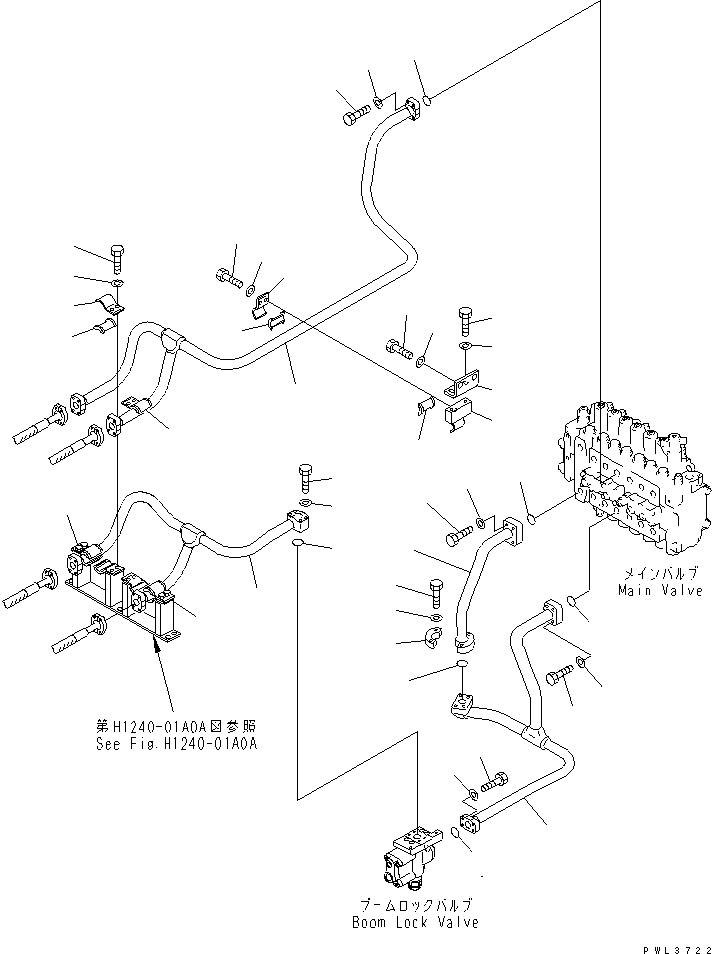

BOOM LINE (VALVE BOOM LINE) (WITH DRIFT PRIVENTIVE)(#32250-)(150280 : H1210-01A2B)
Номер на схеме Каталожный номер Название Количество Детали
? 207-62-61412 TUBE 1
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 207-62-61422 TUBE 1
SN: 30249-
KIT-FLAG: _-
SERIALNO: 30249-
? 07000-53035 O-RING 1
SN: 30249-
KIT-FLAG: _-
SERIALNO: 30249-
? 07372-21040 BOLT 4
SN: 30249-
KIT-FLAG: _-
SERIALNO: 30249-
? 01643-51032 WASHER 4
SN: 30249-
KIT-FLAG: _-
SERIALNO: 30249-
? 07000-53035 O-RING 3
SN: 30249-
KIT-FLAG: _-
SERIALNO: 30249-
? 07372-21040 BOLT 12
SN: 30249-
KIT-FLAG: _-
SERIALNO: 30249-
? 01643-51032 WASHER 12
SN: 30249-
KIT-FLAG: _-
SERIALNO: 30249-
? 07000-53032 O-RING 1
SN: 30249-
KIT-FLAG: _-
SERIALNO: 30249-
? 07372-21035 BOLT 4
SN: 30249-
KIT-FLAG: _-
SERIALNO: 30249-
? 01643-51032 WASHER 4
SN: 30249-
KIT-FLAG: _-
SERIALNO: 30249-
? 07371-31049 FLANGE 2
SN: 30249-
KIT-FLAG: _-
SERIALNO: 30249-
? 208-62-52230 CLAMP 4
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 208-62-38250 • SEAT 1
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 01010-81230 BOLT 8
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 01643-31232 WASHER 8
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 207-62-61840 TUBE 1
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 207-62-61880 TUBE 1
SN: 32250-
KIT-FLAG: _-
SERIALNO: 32250-
? 01010-81060 BOLT 4
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 01643-31032 WASHER 4
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 07000-53035 O-RING 1
SN: 30249-
KIT-FLAG: _-
SERIALNO: 30249-
? 208-62-61930 BRACKET 1
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 208-62-38250 • SEAT 1
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 207-62-61940 BRACKET 1
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 01010-81230 BOLT 4
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 01643-31232 WASHER 2
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 175-54-34170 WASHER 2
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 208-62-52230 CLAMP 1
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 208-62-38250 • SEAT 1
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 01010-81230 BOLT 2
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-
? 01643-31232 WASHER 2
SN: 32001-
KIT-FLAG: _-
SERIALNO: 32001-

Excavators Komatsu / PC400-6C S/N 30001-UP (-50cent. Spec.)(pc400-2c) / BOOM LINE (VALVE BOOM LINE) (WITH DRIFT PRIVENTIVE)(#32250-)(150280 : H1210-01A2B)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
