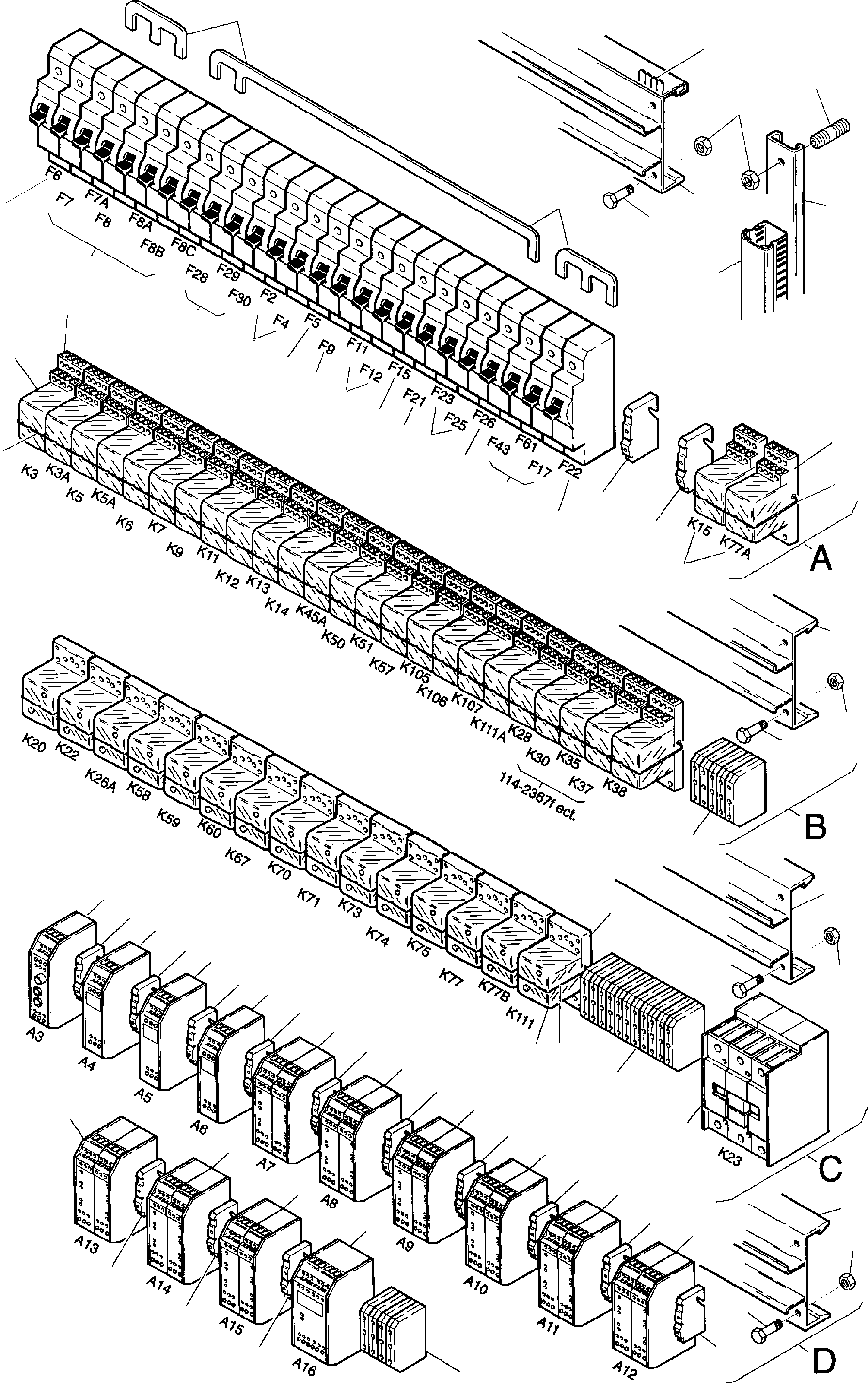

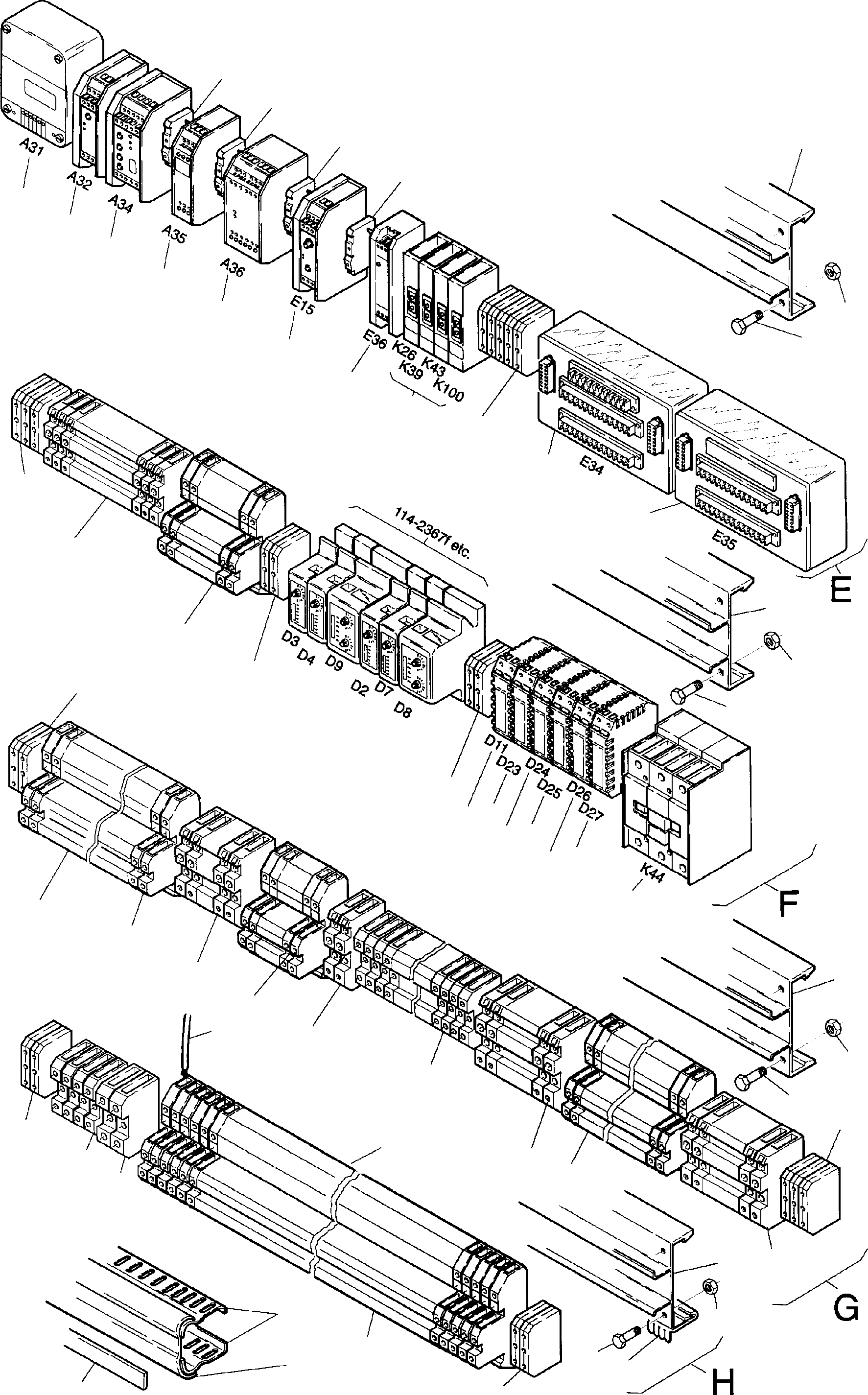

Содержание Excavators Mining Komatsu H285S S/N 78129(g78129)
Main Switch Box at Cab Support(114-2165l : 114-2165l)
Номер на схеме Каталожный номер Название Количество Детали
? 646 980 40 Switch cabinet w/o. electr. parts 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltschrank ohne E-Teile
InternBDB: TL
InternKon: 567 497 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 789 73 Key 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlьssel
InternBDB: Fa. Southco E-3-4
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 947 73 Locking bar 8
EnglischBem:
DeutschBem:
DeutschDesc: RiegelverschluЯ
InternBDB: Fa. Southco E-3-14-15
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 949 73 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB: Dirak Typ 209-0201
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 948 73 Hinge 3
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier
InternBDB: Fa. Southco 96-10-572
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 223 40 Mounting box 3
EnglischBem:
DeutschBem:
DeutschDesc: Anbaugehдuse
InternBDB: 10.4720
InternKon: 567 497 40 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 227 40 Insert 3
EnglischBem:
DeutschBem:
DeutschDesc: Steckereinsatz
InternBDB: 10.5320 /0-16
InternKon: 567 497 40 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 228 40 Insert 3
EnglischBem:
DeutschBem:
DeutschDesc: Steckereinsatz
InternBDB: 10.5420 /17-32
InternKon: 567 497 40 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 358 263 40 Safety cover 3
EnglischBem:
DeutschBem:
DeutschDesc: Kunststoff-Schutzdeckel
InternBDB: 10.4815
InternKon: 567 497 40 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 975 99 Screw 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: AM4x16 /84
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 092 99 Lock washer 20
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 4 /128
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 442 99 Nut 20
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M4 /934
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 217 40 Mounting box 2
EnglischBem:
DeutschBem:
DeutschDesc: Anbaugehдuse
InternBDB: 10.4620
InternKon: 567 497 40 / 97
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 225 40 Plug insert 2
EnglischBem:
DeutschBem:
DeutschDesc: Steckdoseneinsatz
InternBDB: 10.5330 /0-16
InternKon: 567 497 40 / 100
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 358 261 40 Safety cover 2
EnglischBem:
DeutschBem:
DeutschDesc: Kunststoff-Schutzdeckel
InternBDB: 10.4695
InternKon: 567 497 40 / 98
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 355 40 Cable union PG 29 7
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 29
InternBDB: 5010.100.029
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 354 40 Cable union PG 21 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 21
InternBDB: 5010.100.021
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 953 40 Cable union PG 16 9
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 16
InternBDB: 5010.100.016
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 805 99 Cable nut 9
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 16 /46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 654 98 Cable nut 7
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 29 /46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 677 98 Cable nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 21 /46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 358 296 40 Assembly rail 2
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene
InternBDB: WP 1150/33119
InternKon: 567 497 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 358 297 40 Sectional plate 3
EnglischBem:
DeutschBem:
DeutschDesc: Hutprofilsteg
InternBDB: SA 120x700 /33333
InternKon: 567 497 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 237 40 Wiring terminal 6
EnglischBem:
DeutschBem:
DeutschDesc: Verdrahtungskamm
InternBDB: KP 300 /33004
InternKon: 567 497 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 106 98 Bolt 32
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x16 /933
InternKon: 567 497 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 40
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M8 /985
InternKon: 567 497 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 317 033 40 Threaded rod 4
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestange
InternBDB: M8x70 /975
InternKon: 567 497 40 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 543 40 Rail collector Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Sammelschiene Meterware, bei Bestellung Lдnge angeben
InternBDB: K 61 M
InternKon: 567 497 40 / 46
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 265 40 Clamp 40
EnglischBem:
DeutschBem:
DeutschDesc: Endklammer
InternBDB: 116 535-04
InternKon: 567 497 40 / 48
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 873 40 Cable channel ca. 1100 lg. Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal ca. 1100 lg. Meterware, bei Bestellung Lдnge angeben
InternBDB: 131 083
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 767 40 Breaker 25 A 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 25 A
InternBDB: FAZG 25 A
InternKon: 567 497 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 768 40 Breaker 16 A 12
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 16 A
InternBDB: FAZG 16 A
InternKon: 567 497 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 769 40 Breaker 6 A 7
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 6 A
InternBDB: FAZG 6 A
InternKon: 567 497 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 111 40 Breaker 10 A 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 10 A
InternBDB: FAZG 10 A
InternKon: 567 497 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 494 086 40 Line divider 1
EnglischBem:
DeutschBem:
DeutschDesc: Frequenzteiler EFD
InternBDB:
InternKon: 567 497 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 184 40 Relay 15
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB:
InternKon: 567 497 40 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 910 40 Relay socket 15
EnglischBem:
DeutschBem:
DeutschDesc: Relaisfassung
InternBDB:
InternKon: 567 497 40 / 44
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 911 40 Retainer 15
EnglischBem:
DeutschBem:
DeutschDesc: Haltebьgel
InternBDB:
InternKon: 567 497 40 / 45
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 399 773 40 Relay 21
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB:
InternKon: 567 497 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 592 338 40 Relay socket 21
EnglischBem:
DeutschBem:
DeutschDesc: Relaisfassung
InternBDB: ZG 78700
InternKon: 567 497 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 414 369 40 Spring retainer 21
EnglischBem:
DeutschBem:
DeutschDesc: Haltefeder
InternBDB:
InternKon: 567 497 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 358 257 40 Current breaker 2
EnglischBem:
DeutschBem:
DeutschDesc: Gleichstromschьtz
InternBDB: DIL 1-22/G 24 V
InternKon: 567 497 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 490 372 40 Protective wire clip 30
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiter-Reihenklemme
InternBDB: 165 113-16
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 490 680 40 Time lag relay 1
EnglischBem:
DeutschBem:
DeutschDesc: Zeitrelais
InternBDB:
InternKon: 567 497 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 461 748 40 Time lag relay 1
EnglischBem:
DeutschBem:
DeutschDesc: Zeitrelais
InternBDB: 010 555-25
InternKon: 567 497 40 / 96
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 200 40 Wiper relay 2
EnglischBem:
DeutschBem:
DeutschDesc: Wischrelais
InternBDB: 10551-21
InternKon: 567 497 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 269 570 40 Pulsing relay 1
EnglischBem:
DeutschBem:
DeutschDesc: Blinkrelais
InternBDB: 010 553-23
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 368 057 40 Time lag relay 1
EnglischBem:
DeutschBem:
DeutschDesc: Zeitrelais
InternBDB: 10575-21
InternKon: 567 497 40 / 91
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 634 575 40 Amplifier 9
EnglischBem:
DeutschBem:
DeutschDesc: Proportionalverstдrker
InternBDB:
InternKon: 567 497 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 461 039 40 Amplifier 1
EnglischBem:
DeutschBem:
DeutschDesc: Proportionalverstдrker
InternBDB: VT 11015-1x
InternKon: 567 497 40 / 87
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 233 40 Wiring profile Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Verdrahtungsprofil Meterware, bei Bestellung Lдnge angeben
InternBDB: 33002
InternKon: 567 497 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 234 40 Cover Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Deckel Meterware, bei Bestellung Lдnge angeben
InternBDB: 30071
InternKon: 567 497 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 235 40 Decals Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Beschriftungsbogen Meterware, bei Bestellung Lдnge angeben
InternBDB: 800 431
InternKon: 567 497 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 236 40 Covering Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Abdeckung Meterware, bei Bestellung Lдnge angeben
InternBDB: 30092
InternKon: 567 497 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 621 735 40 Capacitor 4
EnglischBem:
DeutschBem:
DeutschDesc: Kondensatormodul
InternBDB: VT 11110-11
InternKon: 567 497 40 / 92
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 621 506 40 Module 1
EnglischBem:
DeutschBem:
DeutschDesc: Modul
InternBDB: ESG
InternKon: 567 497 40 / 94
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 494 014 40 Amplifier 1
EnglischBem:
DeutschBem:
DeutschDesc: Proportionalverstдrker
InternBDB: 461 039 40 VT 11015-1x
InternKon: 567 497 40 / 93
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 494 011 40 Main supply unit 1
EnglischBem:
DeutschBem:
DeutschDesc: Netzteil EPM
InternBDB: 449 965 40 DBM
InternKon: 567 497 40 / 85
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 482 221 40 PID-governor 1
EnglischBem:
DeutschBem:
DeutschDesc: PID-Regler ELL
InternBDB: 490 893 40 DBM
InternKon: 567 497 40 / 86
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 603 383 40 Engine RPM transmitter 1
EnglischBem:
DeutschBem:
DeutschDesc: Drehzahlschaltgerдt ERM
InternBDB: 621 645 40 DBM
InternKon: 653 383 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 414 649 40 Fuel indication 1
EnglischBem:
DeutschBem:
DeutschDesc: Elektronische Kraftstoffanzeige EFM
InternBDB:
InternKon: 567 497 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 308 40 Switch unit 4
EnglischBem:
DeutschBem:
DeutschDesc: Anreihschaltgerдt
InternBDB: RP 31
InternKon: 567 497 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 277 40 Clamp 2
EnglischBem:
DeutschBem:
DeutschDesc: Anreihklemme
InternBDB: 115 129-14
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 264 40 Twin terminal 60
EnglischBem:
DeutschBem:
DeutschDesc: Doppelstockklemme
InternBDB: 115 271-22
InternKon: 567 497 40 / 47
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 266 40 Cover plate A/R
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: 118 499-23
InternKon: 567 497 40 / 49
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 461 321 40 Terminal 60
EnglischBem:
DeutschBem:
DeutschDesc: Trennklemme
InternBDB: 115 212-17
InternKon: 567 497 40 / 88
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 461 322 40 Cover plate A/R
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: 113 137-02
InternKon: 567 497 40 / 89
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 271 40 Clamp 5
EnglischBem:
DeutschBem:
DeutschDesc: Anreihklemme
InternBDB: 115 116-07
InternKon: 567 497 40 / 54
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 272 40 Cover plate A/R
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: 118 368-07
InternKon: 567 497 40 / 55
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 274 40 Clamp 5
EnglischBem:
DeutschBem:
DeutschDesc: Anreihklemme
InternBDB: 115 120-17
InternKon: 567 497 40 / 57
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 276 40 Separator A/R
EnglischBem:
DeutschBem:
DeutschDesc: Abteilungstrennwand
InternBDB: 113 003-10
InternKon: 567 497 40 / 59
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 943 40 Sleeve marker A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichungshьlsen
InternBDB:
InternKon: 567 497 40 / 38
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 942 40 Sleeve marker A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichungshьlsen
InternBDB:
InternKon: 567 497 40 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 318 40 Sleeve marker A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichungshьlsen
InternBDB:
InternKon: 567 497 40 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 944 40 Sleeve marker A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichungshьlsen
InternBDB:
InternKon: 567 497 40 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 997 892 73 Marking strip set A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichungsstreifensatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 471 861 99 Cable 1 qmm Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1 qmm Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 471 731 99 Cable 6 qmm Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 6 qmm Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 267 40 Cross connection 2 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder QV 2
InternBDB:
InternKon: 567 497 40 / 50
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 268 40 Cross connection 3 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder QV 3
InternBDB:
InternKon: 567 497 40 / 51
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 269 40 Cross connection 4 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder QV 4
InternBDB:
InternKon: 567 497 40 / 52
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 270 40 Cross connection 10 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder QV 10
InternBDB:
InternKon: 567 497 40 / 53
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 273 40 Cross connection 10 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder QV 10
InternBDB:
InternKon: 567 497 40 / 56
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 279 40 Cross connection 4 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder QV 4
InternBDB:
InternKon: 567 497 40 / 62
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 280 40 Cross connection 10 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder QV 10
InternBDB:
InternKon: 567 497 40 / 63
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 634 788 40 Pickup module unit 1
EnglischBem:
DeutschBem:
DeutschDesc: Eingangsmeldemodul
InternBDB: TG 341
InternKon: 567 497 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 039 40 Pickup module unit 1
EnglischBem:
DeutschBem:
DeutschDesc: Eingangsmeldemodul
InternBDB: TG 342
InternKon: 567 497 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 318 40 Connection cable 1
EnglischBem:
DeutschBem:
DeutschDesc: Verbindungskabel
InternBDB: V 24 /13 M 3244 Bьrklin
InternKon: 567 497 40 / 101
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / H285S S/N 78129(g78129) / Main Switch Box at Cab Support(114-2165l : 114-2165l)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / H285S S/N 78129(g78129) / Main Switch Box at Cab Support(114-2165l : 114-2165l)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / H285S S/N 78129(g78129) / Main Switch Box at Cab Support(114-2165l : 114-2165l)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
