Содержание Excavators Mining Komatsu H285S S/N 78129(g78129)

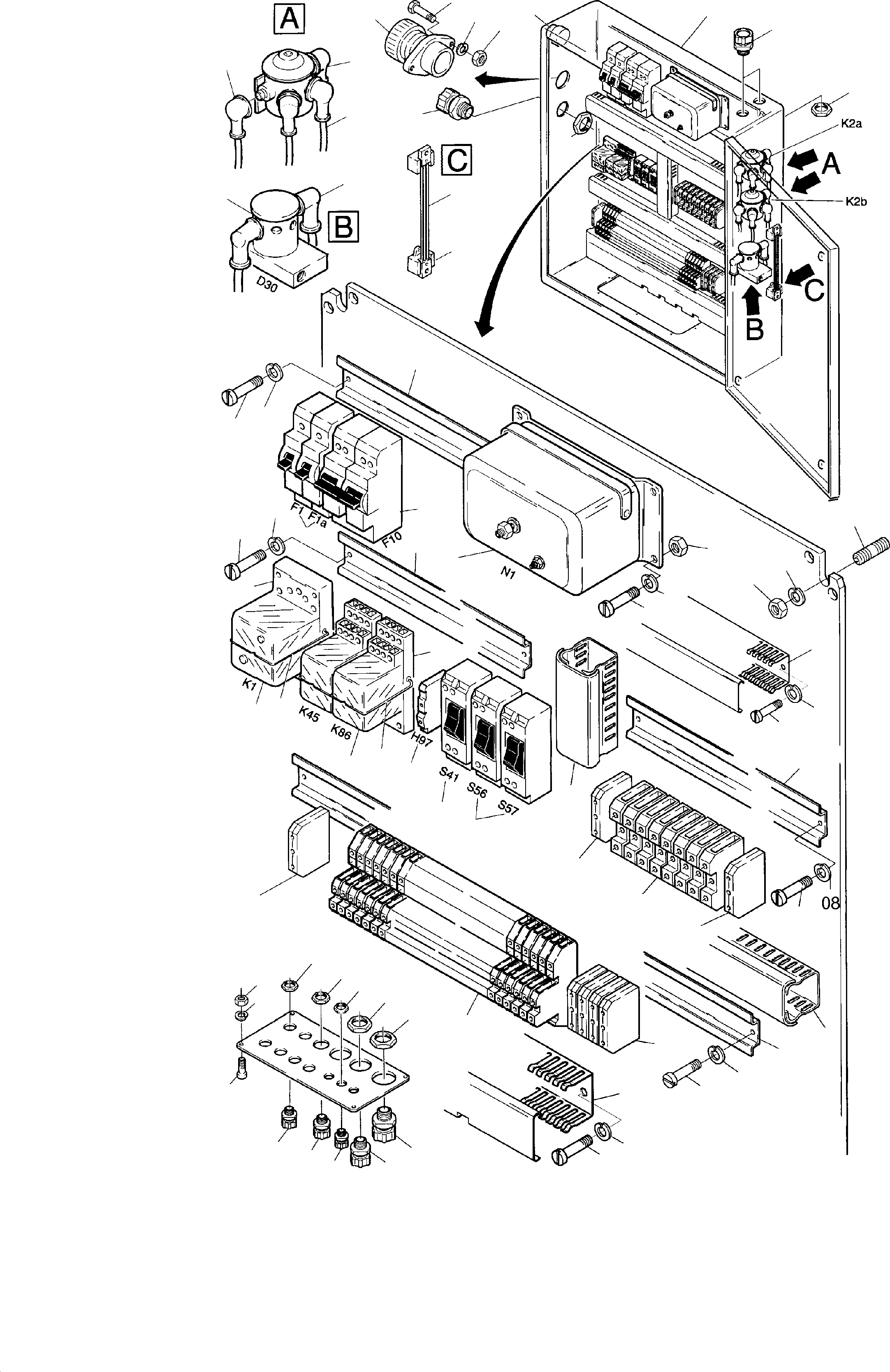

Engine Switch Box(114-2160g : 114-2160g)
Номер на схеме Каталожный номер Название Количество Детали
? 635 965 40 Starter-relay 2
EnglischBem:
DeutschBem:
DeutschDesc: Anlasser-Relais
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 590 40 Switch modul 2 1
EnglischBem:
DeutschBem:
DeutschDesc: Schalterbaustein EGT 2
InternBDB: Weidmьller 1040.6
InternKon: 653 766 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 780 302 73 Generator governor A/R
EnglischBem:
DeutschBem:
DeutschDesc: Lichtmaschinenregler
InternBDB: E 243-4-24 Elektrodyne
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 057 125 40 Pull switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Zugschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 057 278 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB: Bosch 0352 221 001
InternKon: 653 766 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 112 40 Junction cabinet (empty box) 1
EnglischBem:
DeutschBem:
DeutschDesc: Leerschrank
InternBDB: Fa. Taunus EE 245
InternKon: 653 766 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 819 99 Screw 14
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: AM 6x10 /84
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 499 99 Lock washer 14
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 6 /128
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 816 99 Screw 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: AM 5x10 /84
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 852 99 Lock washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 5 /7980
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 109 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 5 /934
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 110 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 6 /934
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 402 99 Thread pin 4
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB: M8x35 /551
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 510 99 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 8 /128
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 111 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 8 /934
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 975 99 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: AM 4x16 /84
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 508 99 Lock washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 4 /128
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 442 99 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 4 /934
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 940 99 Assembly rail ca. 500 lg. Bulk ware, state length required 1
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene ca. 500 lg. Meterware, bei Bestellung Lдnge angeben
InternBDB: Weidmьller TS 32 1228.0
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 873 40 Cable channel Bulk ware, state length required 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal Meterware, bei Bestellung Lдnge angeben
InternBDB: Sievert 131 083
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 604 221 40 Cable channel Bulk ware, state length required 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal Meterware, bei Bestellung Lдnge angeben
InternBDB: Sievert 60x100 /BA660 100 Tehalit
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 274 40 Clamp 8
EnglischBem:
DeutschBem:
DeutschDesc: Anreihklemme
InternBDB: 115 120-17
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 272 40 Cover plate 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: 118 368-16
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 264 40 Twin terminal 60
EnglischBem:
DeutschBem:
DeutschDesc: Doppelstockklemme
InternBDB: 115 271-22
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 266 40 Cover plate 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: 118 499-23
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 490 372 40 Protective wire clip 7
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiter-Reihenklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 471 861 99 Cable Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Meterware, bei Bestellung Lдnge angeben
InternBDB: 1 qmm
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 471 731 99 Cable Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Meterware, bei Bestellung Lдnge angeben
InternBDB: 6 qmm
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 055 103 40 Cable shoe 20
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh
InternBDB: 0,5-1,5
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 055 105 40 Cable shoe 5
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh
InternBDB: 6
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 950 40 Cable union 7
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: Sievert 5010.100.009
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 546 99 Cable nut 7
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 9 /46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 766 40 Breaker 50 A 2
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 50 A
InternBDB: FAZG 50 A
InternKon: 653 766 40 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 184 40 Relay 1
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 677 98 Cable nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 21 /46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 354 40 Cable union 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: Sievert 5010.100.021
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 654 98 Cable nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 29 /46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 355 40 Cable union 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: Sievert 5010.100.029
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 490 889 40 Series terminal with diode, red 1
EnglischBem:
DeutschBem:
DeutschDesc: Reihenklemme mit Diode, rot
InternBDB: Weidmьller DK4 LD/35-rot 5390.6
InternKon: 653 766 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 910 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Fassung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 951 40 Cable union 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: 5010.100.011
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 803 99 Cable nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG11/46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 911 40 Spring retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Haltefeder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 949 40 Cable union 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: 5010.100.007
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 825 98 Cable nut 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG7/46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 765 579 73 Relay A/R
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB: 100 701 Cummi
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 709 98 Assembly rail Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene Meterware, bei Bestellung Lдnge angeben
InternBDB: Weidmьller TS 35 3834-0
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 399 773 40 Relay 2
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB: Schrack RA 900 282
InternKon: 653 766 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 592 338 40 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Fassung
InternBDB: ZG 78 700
InternKon: 653 766 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 414 369 40 Spring retainer 2
EnglischBem:
DeutschBem:
DeutschDesc: Haltefeder
InternBDB: RA 28 802
InternKon: 653 766 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 346 40 Switch modul 2
EnglischBem:
DeutschBem:
DeutschDesc: Schalterbaustein
InternBDB: Weidmьller 1146.6
InternKon: 653 766 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 358 256 40 Breaker 1 A 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 1 A
InternBDB: FAZG 1-2
InternKon: 653 766 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 358 287 40 Aux. resistor 1
EnglischBem:
DeutschBem:
DeutschDesc: Nebenwiderstand
InternBDB: Mьll u. Weig 100 A - 150 MV /483000-6240
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 551 809 40 Rail bracket 2
EnglischBem:
DeutschBem:
DeutschDesc: Schienenhalter
InternBDB: Weidmьller 4949.2 SH 2
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / H285S S/N 78129(g78129) / Engine Switch Box(114-2160g : 114-2160g)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
