Содержание Excavators Mining Komatsu H285S S/N 78129(g78129)
Sensor Housing Mounting(114-2142 : 114-2142)
Номер на схеме Каталожный номер Название Количество Детали
? 515 488 40 Rubber block support 4
EnglischBem:
DeutschBem:
DeutschDesc: Gummipuffer
InternBDB:
InternKon: 675 390 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 675 391 40 Retainer 4
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 675 390 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 147 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x25 /912
InternKon: 675 390 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 10 /985
InternKon: 675 390 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 006 98 Hose assy. DN 10x1750 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1750
InternBDB: DOL 12 /DOL 12-90 WN 341 951 40
InternKon: 675 390 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 641 98 Hose assy. DN 6x1800 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 6x1800
InternBDB: DOS 10 /DOS 10 WN 341 951 40
InternKon: 675 390 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 926 98 Hose assy. DN 6x2050 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 6x2050
InternBDB: DOS 10 /DOS 10 WN 341 951 40
InternKon: 675 390 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 643 98 Hose assy. DN 6x3800 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 6x3800
InternBDB: DOS 10 /DOS 10 WN 341 951 40
InternKon: 675 390 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 644 98 Hose assy. DN 6x4000 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 6x4000
InternBDB: DOS 10 /DOS 10 WN 341 951 40
InternKon: 675 390 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 953 99 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: FFL 12 /2353
InternKon: 675 390 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 434 99 Union 4
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: CS 10 /2353
InternKon: 675 390 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 621 197 40 Pressure transducer 0-400 bar 4
EnglischBem:
DeutschBem:
DeutschDesc: Druckaufnehmer 0-400 bar
InternBDB: IMO 46 AAD-MO-HO-Z
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 621 196 40 Pressure transducer 0-60 bar 2
EnglischBem:
DeutschBem:
DeutschDesc: Druckaufnehmer 0-60 bar
InternBDB: IMO 46 AAD-MO-HO-Z
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 647 857 40 Sensor housing 1
EnglischBem:
DeutschBem:
DeutschDesc: Sensorengehдuse
InternBDB:
InternKon: 647 856 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 812 40 Threaded rail 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindeleiste
InternBDB:
InternKon: 647 856 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 300 988 40 Cable union 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: WADI /PG 21 D 107.21.20
InternKon: 647 856 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 786 99 Socket 6
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: EVGE 10 SM-ED
InternKon: 647 856 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 005 452 98 Test union 6
EnglischBem:
DeutschBem:
DeutschDesc: MinimeЯverschraubung
InternBDB: 10-S
InternKon: 647 856 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 558 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x60 /931
InternKon: 647 856 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 8 /985
InternKon: 647 856 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 460 40 Seal ring 6
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: Bus. u. Luy. U-Seal /D 14,0/18,7x1,5 N SA
InternKon: 647 856 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 756 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x30 /933
InternKon: 647 856 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 813 40 Plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon: 647 856 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 816 40 Carrier 2
EnglischBem:
DeutschBem:
DeutschDesc: Trдger
InternBDB:
InternKon: 647 856 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 519 815 40 Carrier 2
EnglischBem:
DeutschBem:
DeutschDesc: Trдger
InternBDB:
InternKon: 647 856 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

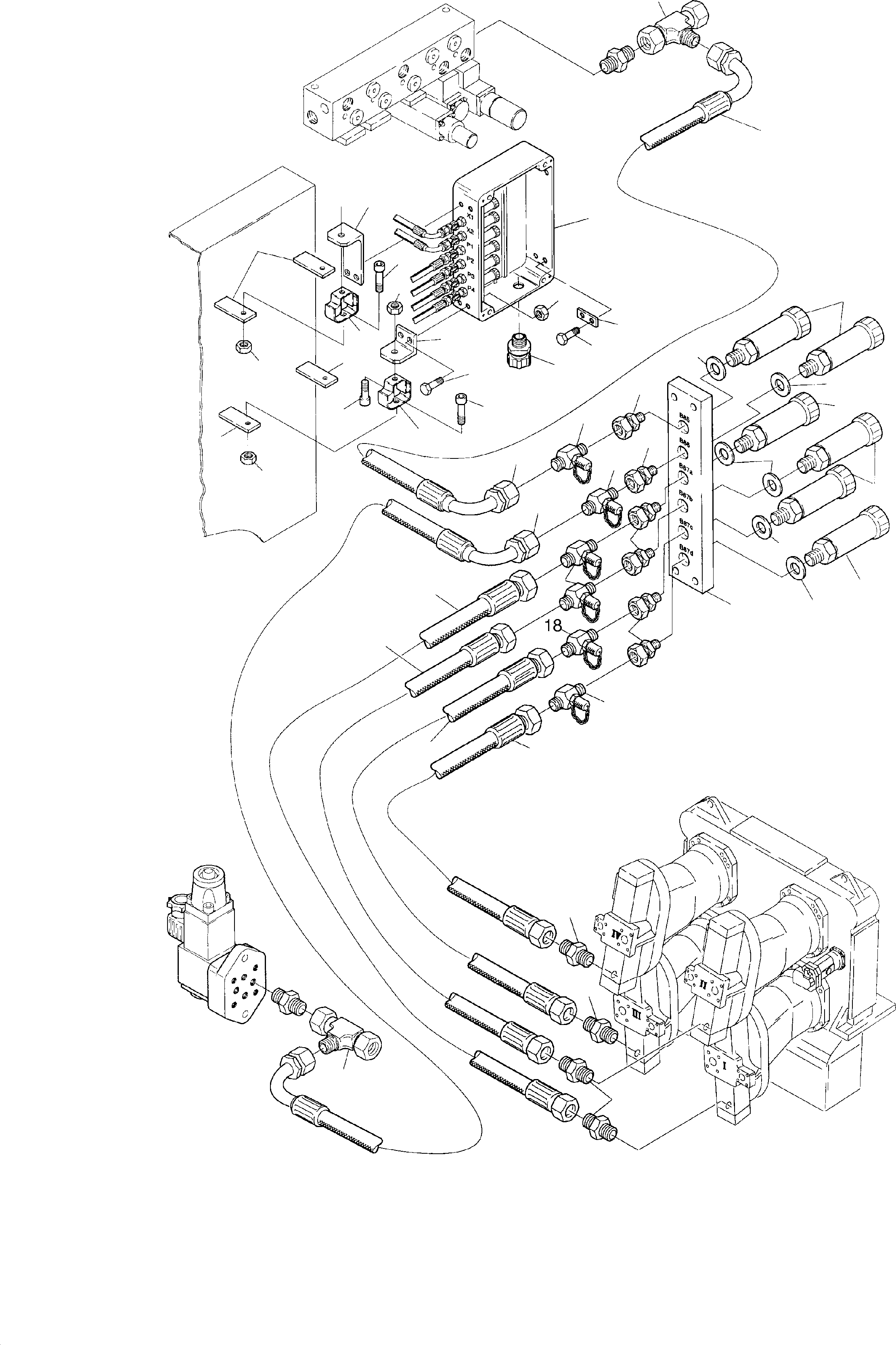

Excavators Mining Komatsu / H285S S/N 78129(g78129) / Sensor Housing Mounting(114-2142 : 114-2142)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
