Содержание Excavators Mining Komatsu H285S S/N 78129(g78129)

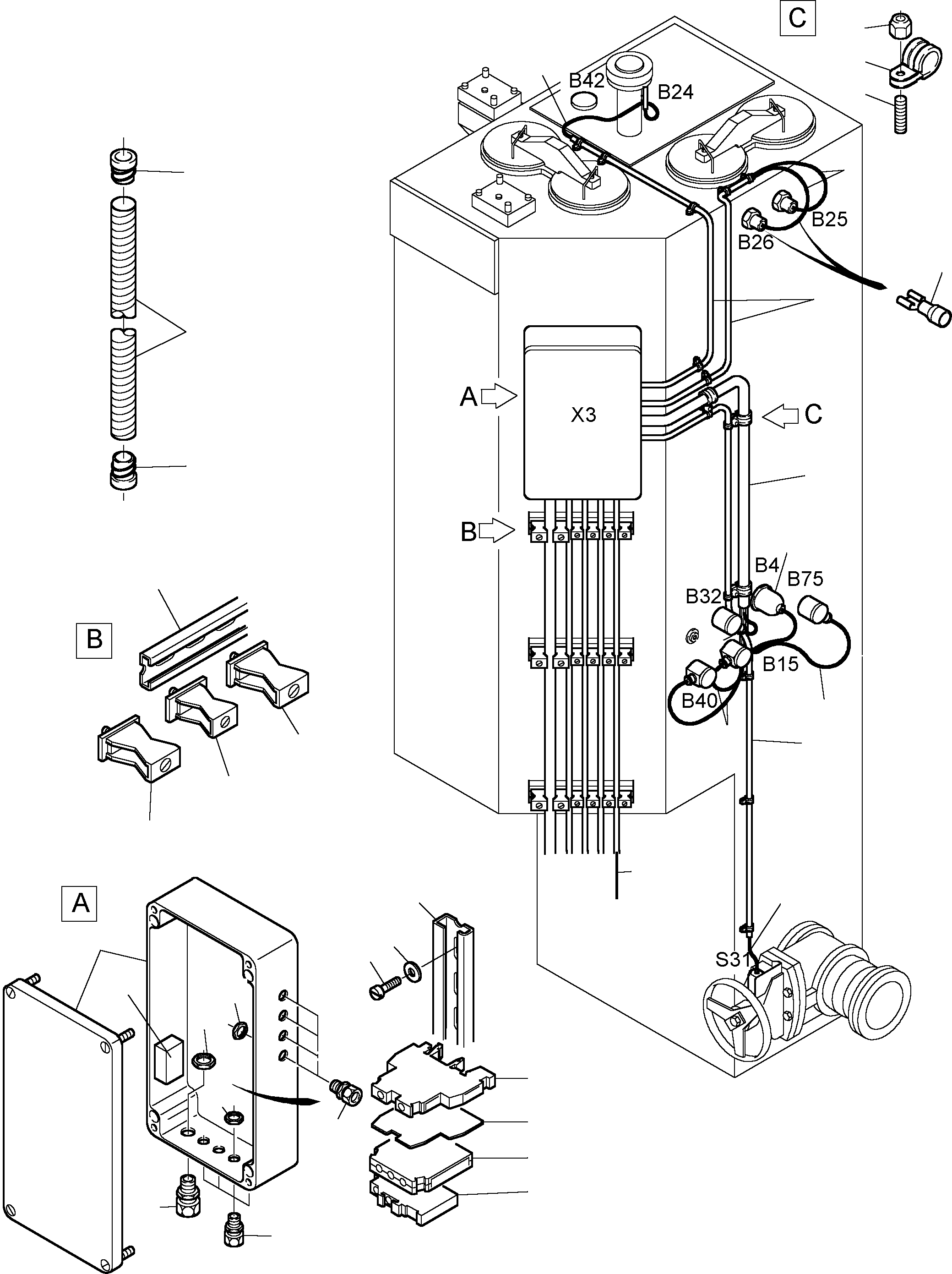

Cables - Oil Tank(114-2137a : 114-2137a)
Номер на схеме Каталожный номер Название Количество Детали
? 356 263 40 Rubber grommet 1
EnglischBem:
DeutschBem:
DeutschDesc: Gummitьlle
InternBDB: 1.350.558.014
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 592 600 40 Cable Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Meterware, bei Bestellung Lдnge angeben
InternBDB: 2x0,75
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 950 40 Cable union PG 9 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 9
InternBDB: 5010.100.009
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 471 915 99 Cable Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Meterware, bei Bestellung Lдnge angeben
InternBDB: 4x1,5
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 238 40 Cable protection hose PG 9 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung PG 9 Meterware, bei Bestellung Lдnge angeb
InternBDB: 220.101.010
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 246 40 Socket PG 9 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Innentьlle PG 9
InternBDB: 520.030.009
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 242 40 Cable protection hose PG 21 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung PG 21 Meterware, bei Bestellung Lдnge ange
InternBDB: 220.101.021
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 250 40 Socket PG 21 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Innentьlle PG 21
InternBDB: 520.030.021
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 609 98 Cable Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Meterware, bei Bestellung Lдnge angeben
InternBDB: 1 qmm bl.
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 945 40 Thread pin A/R
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB: M6x15 /32501
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut A/R
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 6 /985
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 855 98 Clamp A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB: RSGU 1100 25/15
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 255 032 40 Housing, empty 1
EnglischBem:
DeutschBem:
DeutschDesc: Leergehдuse
InternBDB: Bopla A 160
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 272 40 Cover plate 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: Entrelec 118 368-16
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 271 40 Clamp 40
EnglischBem:
DeutschBem:
DeutschDesc: Anreihklemme
InternBDB: 115 116-07
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 265 40 Clamp 2
EnglischBem:
DeutschBem:
DeutschDesc: Endklammer
InternBDB: 103002-26
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 940 99 Assembly rail Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene Meterware, bei Bestellung Lдnge angeben
InternBDB: Weidmьller TS 32 Weidmьller 1228.0 TS 32
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 354 40 Cable union 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: Sievert PG 21 5010.100.021
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 677 98 Cable nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 21 /46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 055 100 40 Cable lug A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierkabelschuh
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 490 372 40 Ground wire - series terminal 10
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiter-Reihenklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 816 99 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: AM 5x10 /84
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 852 99 Lock washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 5 /7980
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 057 125 40 Pull switch A/R
EnglischBem:
DeutschBem:
DeutschDesc: Zugschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 551 474 40 Rail Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Ankerschiene Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 546 99 Cable nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 9 /46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 358 273 40 Series clamping A/R
EnglischBem:
DeutschBem:
DeutschDesc: Reihenschelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 358 274 40 Series clamping A/R
EnglischBem:
DeutschBem:
DeutschDesc: Reihenschelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 358 275 40 Extension A/R
EnglischBem:
DeutschBem:
DeutschDesc: Zwischenstьck
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 255 745 40 Rubber grommet 1
EnglischBem:
DeutschBem:
DeutschDesc: Gummitьlle
InternBDB: 313.0558.000
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / H285S S/N 78129(g78129) / Cables - Oil Tank(114-2137a : 114-2137a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
