Содержание Excavators Mining Komatsu H95 S/N 86043(g86043)

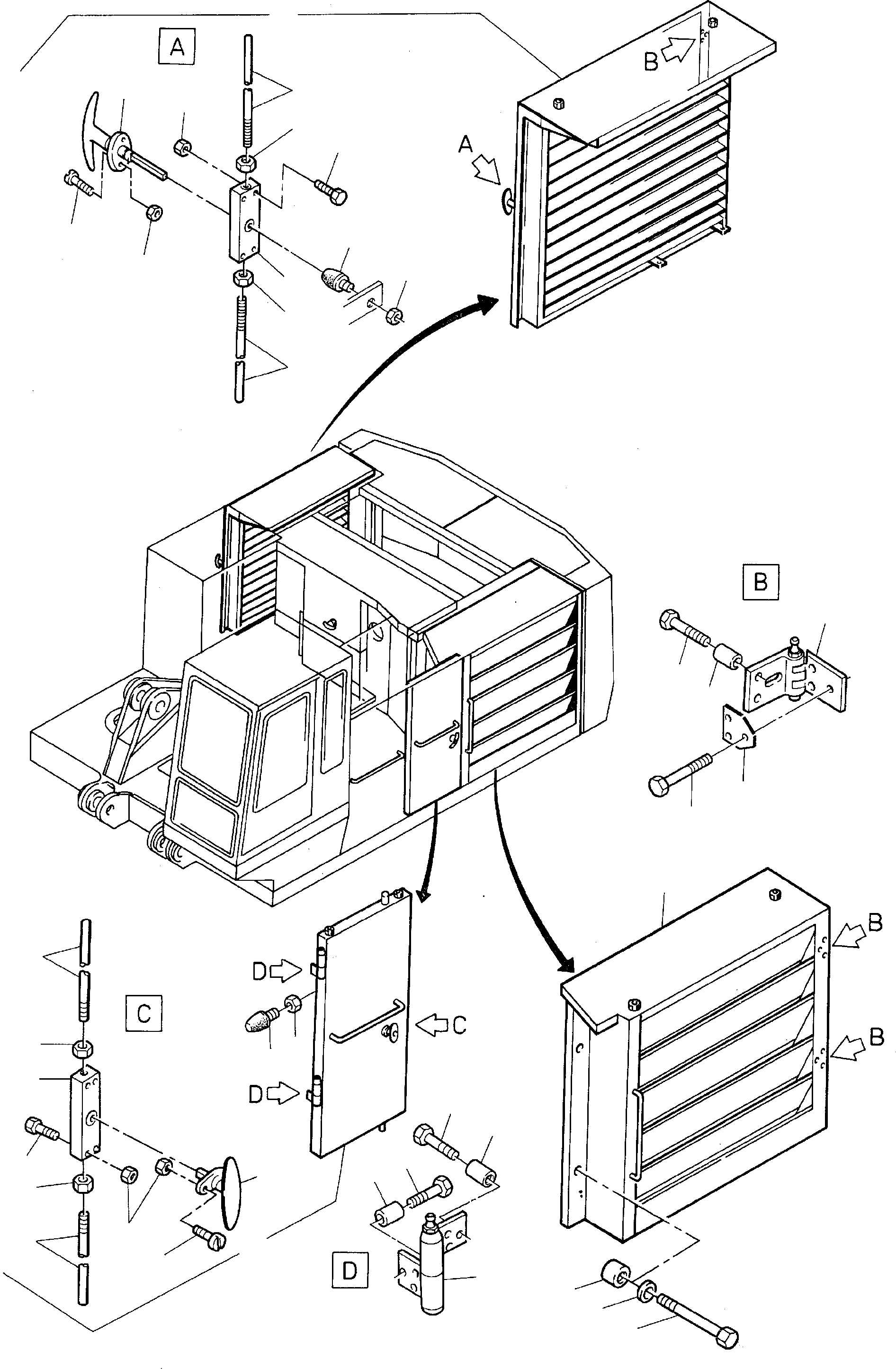

Covering(086-1970 : 086-1970)
Номер на схеме Каталожный номер Название Количество Детали
? 550 815 40 Door 1
EnglischBem:
DeutschBem:
DeutschDesc: Kьhlluft-Tьr
InternBDB:
InternKon: 576 850 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 835 40 Door 1
EnglischBem:
DeutschBem:
DeutschDesc: Tьr-Filter-Batterie
InternBDB:
InternKon: 576 850 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 538 000 40 Door 1
EnglischBem:
DeutschBem:
DeutschDesc: Tьr-Pumpenseite
InternBDB:
InternKon: 576 850 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 567 580 40 Hinge 4
EnglischBem:
DeutschBem:
DeutschDesc: Scharnier
InternBDB:
InternKon: 576 850 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 873 98 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x55 /933
InternKon: 576 850 40 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 801 40 Resilient sleeve 24
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon: 576 850 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 816 98 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x75/931
InternKon: 576 850 40 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 550 856 40 Lock plate 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsblech
InternBDB:
InternKon: 576 850 40 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 614 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x120 /931
InternKon: 576 850 40 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 316 216 99 Washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 13 /6916
InternKon: 576 850 40 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 449 002 40 Threaded block 2
EnglischBem:
DeutschBem:
DeutschDesc: Gewindeklotz
InternBDB:
InternKon: 576 850 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 550 855 40 Band roller 2
EnglischBem:
DeutschBem:
DeutschDesc: Bandrolle
InternBDB:
InternKon: 576 850 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 604 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x50 /931
InternKon: 576 850 40 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 461 693 40 Handle 2
EnglischBem:
DeutschBem:
DeutschDesc: Kreuzgriff
InternBDB: 580 0142
InternKon: 576 835 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 318 578 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M5x20 /964
InternKon: 576 835 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 036 98 Nut 12
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 5 /985
InternKon: 576 835 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 537 766 40 Rod 2
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestange
InternBDB:
InternKon: 576 835 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 113 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 10 /934
InternKon: 576 835 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 635 40 Edge 2
EnglischBem:
DeutschBem:
DeutschDesc: Kantriegel
InternBDB: WSS-1011
InternKon: 576 835 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 284 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M5x35 /931
InternKon: 576 835 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 537 782 40 Rod 2
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestange
InternBDB:
InternKon: 538 000 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 592 343 40 Silencer 2
EnglischBem:
DeutschBem:
DeutschDesc: Gummimetallpuffer
InternBDB:
InternKon: 576 850 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 6 /985
InternKon: 576 850 40 / 36
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 753 40 Engine cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Motorklappe
InternBDB:
InternKon: 576 850 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 752 40 Engine cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Motorklappe
InternBDB:
InternKon: 576 850 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 440 556 40 Band roller 6
EnglischBem:
DeutschBem:
DeutschDesc: Bandrolle
InternBDB:
InternKon: 576 850 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 269 775 40 Gas operated positioner 2
EnglischBem:
DeutschBem:
DeutschDesc: Gasfeder
InternBDB:
InternKon: 576 850 40 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 10 /985
InternKon: 576 850 40 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 751 40 Engine cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Motorklappe
InternBDB:
InternKon: 576 850 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 805 99 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x35 /933
InternKon: 576 850 40 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 341 337 99 Washer 37
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 13,5 /436
InternKon: 576 850 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 16
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 12 /985
InternKon: 576 850 40 / 38
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 855 40 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Verkleidung
InternBDB:
InternKon: 576 850 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 849 40 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Verkleidung
InternBDB:
InternKon: 576 850 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 845 40 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Verkleidung
InternBDB:
InternKon: 576 850 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 604 99 Bolt 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x50 /931
InternKon: 576 850 40 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 873 98 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x55 /933
InternKon: 576 850 40 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 081 474 40 Hood fastener 2
EnglischBem:
DeutschBem:
DeutschDesc: Haubenhalter
InternBDB:
InternKon: 576 850 40 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 036 98 Nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 5 /985
InternKon: 576 850 40 / 46
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 321 009 99 Screw 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M5x16 /84
InternKon: 576 850 40 / 45
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 351 088 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Holzschraube
InternBDB: 4x35 /96
InternKon: 576 850 40 / 49
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 090 40 Dowels 4
EnglischBem:
DeutschBem:
DeutschDesc: Dьbel
InternBDB:
InternKon: 576 850 40 / 50
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 166 575 40 Profiled joint Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Dichtungsprofil Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon: 576 850 40 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 316 216 99 Washer 11
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 13 /6916
InternKon: 576 850 40 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 597 616 40 Retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 576 850 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 592 343 40 Silencer 2
EnglischBem:
DeutschBem:
DeutschDesc: Gummimetallpuffer
InternBDB:
InternKon: 576 850 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 6 /985
InternKon: 576 850 40 / 36
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 849 40 Retainer 3
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 576 850 40 / 51
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 8 /985
InternKon: 576 850 40 / 52
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 875 98 Thread pin 6
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB: PM M8x25 /32500
InternKon: 576 850 40 / 53
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 842 40 Retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 576 850 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 461 693 40 Handle 1
EnglischBem:
DeutschBem:
DeutschDesc: Kreuzgriff
InternBDB: 580 0142
InternKon: 510 751 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 318 578 99 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M5x20 /964
InternKon: 510 751 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 036 98 Nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 5 /985
InternKon: 510 751 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 284 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M5x35 /931
InternKon: 510 751 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 113 99 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 10 /934
InternKon: 510 751 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 537 759 40 Rod 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestange
InternBDB:
InternKon: 510 751 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 635 40 Edge 1
EnglischBem:
DeutschBem:
DeutschDesc: Kantriegel
InternBDB: WSS-1011
InternKon: 510 751 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 541 042 40 Rod 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestange
InternBDB:
InternKon: 510 751 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 560 685 40 Support 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtze
InternBDB:
InternKon: 510 800 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 560 690 40 Support 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtze
InternBDB:
InternKon: 510 800 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 560 695 40 Support 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtze
InternBDB:
InternKon: 510 800 40 / 79
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 365 412 40 Resilient sleeve 12
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon: 510 800 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 637 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x90 /931
InternKon: 510 800 40 / 46
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 841 40 Roof frame (Cat) 1
EnglischBem:
DeutschBem:
DeutschDesc: Dachtrдger (Cat)
InternBDB:
InternKon: 510 740 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 483 860 40 Roof frame (Cum) 1
EnglischBem:
DeutschBem:
DeutschDesc: Dachtrдger (Cum)
InternBDB:
InternKon: 560 365 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 422 99 Bolt 7
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x150 /931-10.9
InternKon: 576 850 40 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 316 211 99 Washer 7
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 17 /6916
InternKon: 576 850 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 601 99 Nut 7
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 16 /985
InternKon: 576 850 40 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 541 045 40 Pipe 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB:
InternKon: 576 850 40 / 47
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 316 216 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 13 /6916
InternKon: 576 850 40 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 334 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 12 /934
InternKon: 576 850 40 / 48
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 12 /985
InternKon: 576 850 40 / 38
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 539 960 40 Hook 1
EnglischBem:
DeutschBem:
DeutschDesc: Haken
InternBDB:
InternKon: 576 850 40 / 59
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 780 40 Retainer 2
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 576 850 40 / 56
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 686 99 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 20 /985
InternKon: 576 850 40 / 58
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / H95 S/N 86043(g86043) / Covering(086-1970 : 086-1970)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / H95 S/N 86043(g86043) / Covering(086-1970 : 086-1970)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / H95 S/N 86043(g86043) / Covering(086-1970 : 086-1970)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
