| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|

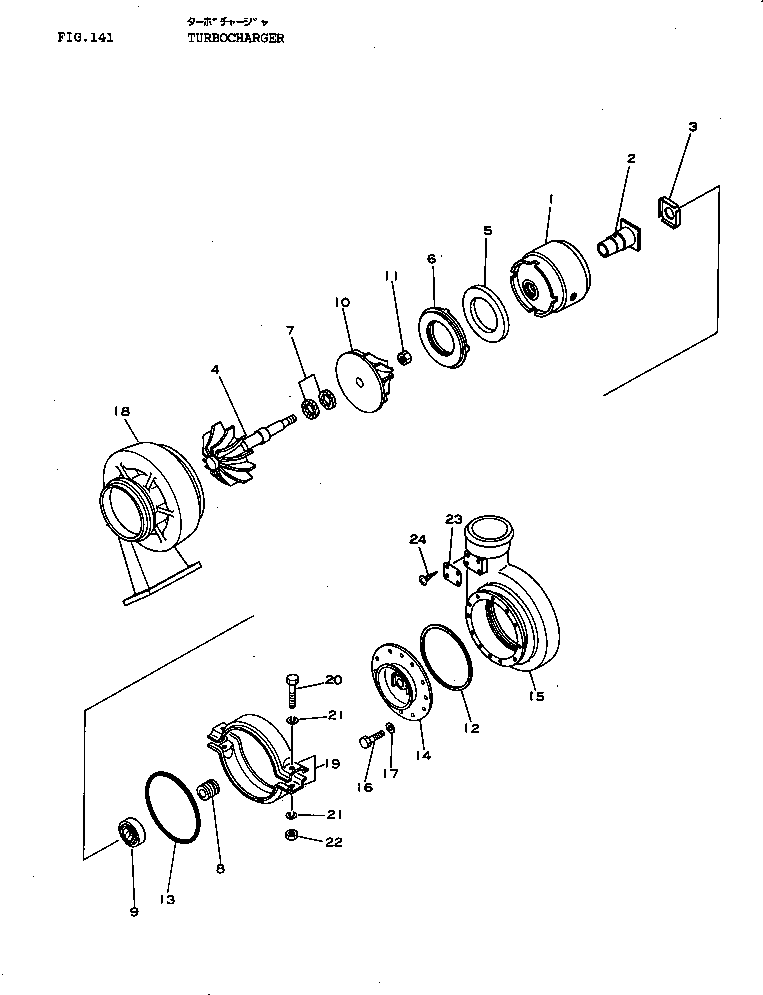

| ? | 6711-81-9201 | TURBOCHARGER ASS'Y,(ST-50) | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6711-81-9210 | • CARTRIDGE ASS'Y | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6685-82-9151 | • • HOUSING,BEARING | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6685-82-9110 | • • BEARING | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6685-82-9160 | • • INSERT | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6711-82-9360 | • • SHAFT ASS'Y | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6685-82-9311 | • • PACKING | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6685-82-9270 | • • SHIELD | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6685-82-9261 | • • RING,SEAL | 2 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6711-82-9231 | • • SLEEVE | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6685-82-9351 | • • SEAL,RING | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6711-82-9340 | • • IMPELLER | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6685-82-9340 | • • NUT,LOCK | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6711-82-9220 | • • SEAL | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6711-82-9190 | • • O-RING | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6711-82-9212 | • PLATE,DIFFUSER | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6711-82-9140 | • HOUSING,COMPRESSOR | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 02010-70416 | • BOLT | 16 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 02310-10916 | • WASHER | 16 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6711-82-9130 | • HOUSING,TURBINE | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6685-82-9140 | • CLAMP | 2 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6685-82-9281 | • BOLT | 2 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 02300-10920 | • WASHER | 4 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6685-82-9180 | • NUT | 2 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6685-82-9171 | • PLATE, NAME,(LIMITED SUPPLY) | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 04418-02550 | • SCREW | 4 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □6685-82-9370 | • SCREW | 4 | SN: 153623-. KIT-FLAG: _- SERIALNO: 153623-. |
|||
| ? | 6711-82-9032 | REPAIR KIT | 1 | SN: 153632- KIT-FLAG: _- SERIALNO: 153632- |
|||
| ? | REPLACE THE REPAIR KIT WHEN DISASSEMBLING THE TURBOCHARGER. | SERIALNO: |
|||||
| ? | 6711-82-9231 | • SLEEVE | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6685-82-9351 | • SEAL | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6711-82-9220 | • SEAL | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6711-82-9190 | • O-RING | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
|||
| ? | 6685-82-9261 | • RING,SEAL | 1 | SN: 153623- KIT-FLAG: _- SERIALNO: 153623- |
