| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | 6711-71-1024 | PT FUEL PUMP ASS'Y | 1 | SN: 194106- |
|||
| ? | □6711-71-1025 | PT FUEL PUMP ASS'Y | 1 | SN: 190541-194105 |
|||
| ? | 6711-71-1023 | PT FUEL PUMP ASS'Y | 1 | SN: 155898-190540 |
|||
| ? | 6711-71-1022 | PT FUEL PUMP ASS'Y | 1 | SN: 139849-155897 |
|||

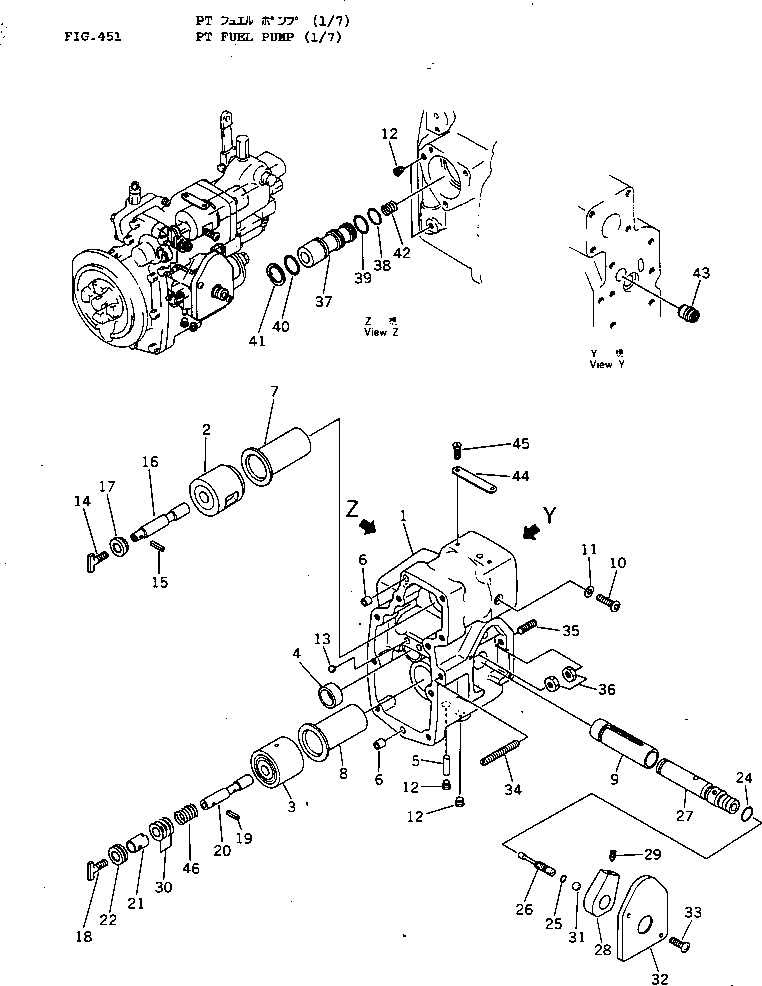

| ? | THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.451 TO 457. | ||||||
| ? | 6710-73-1011 | • HOUSING ASS'Y,FUEL PUMP | 1 | SN: 151243- |
|||
| ? | 6710-73-1010 | • HOUSING ASS'Y,FUEL PUMP | 1 | SN: 139849-151242 |
|||
| ? | 6710-73-1020 | • • HOUSING ASS'Y | 1 | SN: 139849- |
|||
| ? | ☆ | • • • HOUSING | 1 | SN: 139849- |
|||
| ? | 6710-73-3031 | • • • BARREL ASS'Y,UPPER | 1 | SN: 151243- |
|||
| ? | □6710-73-3030 | • • • BARREL ASS'Y,UPPER | 1 | SN: 139849-151242 |
|||
| ? | ☆ | • • • • BARREL | 1 | SN: 151243- |
|||
| ? | ☆ | • • • • BARREL | 1 | SN: 139849-151242 |
|||
| ? | ☆ | • • • • SLEEVE | 1 | SN: 139849- |
|||
| ? | 6610-71-1030 | • • • BARREL ASS'Y,LOWER | 1 | SN: 139849- |
|||
| ? | ☆ | • • • • BARREL | 1 | SN: 139849- |
|||
| ? | ☆ | • • • • SLEEVE | 1 | SN: 139849- |
|||
| ? | 6610-71-1120 | • • • BUSHING,SERVICE METER DRIVE | 1 | SN: 139849- |
|||
| ? | 6610-71-1180 | • • • CLIP | 1 | SN: 139849- |
|||
| ? | 6610-71-1151 | • • • RING | 2 | SN: 139849- |
|||
| ? | 6610-71-3210 | • • • HOUSING,UPPER | 1 | SN: 139849- |
|||
| ? | 6710-71-1140 | • • • HOUSING,LOWER | 1 | SN: 139849- |
|||
| ? | 6710-71-1130 | • • • SLEEVE | 1 | SN: 139849- |
|||
| ? | 6710-71-1840 | • • • SCREW | 1 | SN: 139849- |
|||
| ? | 6710-81-8730 | • • • WASHER | 1 | SN: 139849- |
|||
| ? | 02720-40204 | • • • PLUG | 4 | SN: 139849- |
|||
| ? | 6710-71-1720 | • • • BALL | 3 | SN: 139849- |
|||
| ? | 6710-73-3040 | • • PLUNGER ASS'Y,RED | 1 | SN: 139849- |
|||
| ? | 6710-79-3040 | • • PLUNGER ASS'Y,BLUE | 1 | SN: 139849- |
|||
| ? | 6710-78-3040 | • • PLUNGER ASS'Y,GREEN | 1 | SN: 139849- |
|||
| ? | 6710-77-3040 | • • PLUNGER ASS'Y,YELLOW | 1 | SN: 139849- |
|||
| ? | 6710-76-3040 | • • PLUNGER ASS'Y,ORANGE | 1 | SN: 139849- |
|||
| ? | 6710-75-3040 | • • PLUNGER ASS'Y,BLACK | 1 | SN: 139849- |
|||
| ? | 6610-71-1430 | • • • DRIVE | 1 | SN: 139849- |
|||
| ? | 6710-71-3240 | • • • PIN | 1 | SN: 139849- |
|||
| ? | 6710-71-3360 | • • • PLUNGER,RED | 1 | SN: 139849- |
|||
| ? | 6710-79-3360 | • • • PLUNGER,BLUE | 1 | SN: 139849- |
|||
| ? | 6710-78-3360 | • • • PLUNGER,GREEN | 1 | SN: 139849- |
|||
| ? | 6710-77-3360 | • • • PLUNGER,YELLOW | 1 | SN: 139849- |
|||
| ? | 6710-76-3360 | • • • PLUNGER,ORANGE | 1 | SN: 139849- |
|||
| ? | 6710-75-3360 | • • • PLUNGER,BLACK | 1 | SN: 139849- |
|||
| ? | 6710-71-3220 | • • • WASHER | 1 | SN: 139849- |
|||
| ? | 6711-71-1401 | • • PLUNGER ASS'Y,RED | 1 | SN: .- |
|||
| ? | □6711-71-1400 | • • PLUNGER ASS'Y,RED | 1 | SN: 139849-. |
|||
| ? | 6711-79-1401 | • • PLUNGER ASS'Y,BLUE | 1 | SN: .- |
|||
| ? | □6711-79-1400 | • • PLUNGER ASS'Y,BLUE | 1 | SN: 139849-. |
|||
| ? | 6711-78-1401 | • • PLUNGER ASS'Y,GREEN | 1 | SN: .- |
|||
| ? | □6711-78-1400 | • • PLUNGER ASS'Y,GREEN | 1 | SN: 139849-. |
|||
| ? | 6711-77-1401 | • • PLUNGER ASS'Y,YELLOW | 1 | SN: .- |
|||
| ? | □6711-77-1400 | • • PLUNGER ASS'Y,YELLOW | 1 | SN: 139849-. |
|||
| ? | 6711-76-1401 | • • PLUNGER ASS'Y,ORANGE | 1 | SN: .- |
|||
| ? | □6711-76-1400 | • • PLUNGER ASS'Y,ORANGE | 1 | SN: 139849-. |
|||
| ? | 6711-75-1401 | • • PLUNGER ASS'Y,BLACK | 1 | SN: .- |
|||
| ? | □6711-75-1400 | • • PLUNGER ASS'Y,BLACK | 1 | SN: 139849-. |
|||
| ? | 6711-74-1401 | • • PLUNGER ASS'Y,GREY | 1 | SN: .- |
|||
| ? | □6711-74-1400 | • • PLUNGER ASS'Y,GREY | 1 | SN: 139849-. |
|||
| ? | 6711-73-1401 | • • PLUNGER ASS'Y,PURPLE | 1 | SN: .- |
|||
| ? | □6711-73-1400 | • • PLUNGER ASS'Y,PURPLE | 1 | SN: 139849-. |
|||
| ? | 6610-71-1430 | • • • DRIVE | 1 | SN: 139849- |
|||
| ? | 6610-71-1440 | • • • PIN | 1 | SN: 139849- |
|||
| ? | 6710-71-1410 | • • • PLUNGER,RED | 1 | SN: 139849- |
|||
| ? | 6710-79-1410 | • • • PLUNGER,BLUE | 1 | SN: 139849- |
|||
| ? | 6710-78-1410 | • • • PLUNGER,GREEN | 1 | SN: 139849- |
|||
| ? | 6710-77-1410 | • • • PLUNGER,YELLOW | 1 | SN: 139849- |
|||
| ? | 6710-76-1410 | • • • PLUNGER,ORANGE | 1 | SN: 139849- |
|||
| ? | 6710-75-1410 | • • • PLUNGER,BLACK | 1 | SN: 139849- |
|||
| ? | 6710-74-1410 | • • • PLUNGER,GREY | 1 | SN: 139849- |
|||
| ? | 6710-73-1410 | • • • PLUNGER,PURPLE | 1 | SN: 139849- |
|||
| ? | 6610-71-1452 | • • • SPACER | 1 | SN: 139849- |
|||
| ? | 6610-71-1420 | • • • WASHER | 1 | SN: 139849- |
|||
| ? | 6610-71-1320 | • • O-RING (K6) | 1 | SN: 139849- |
|||
| ? | 6710-71-3150 | • • O-RING (K6) | 1 | SN: 139849- |
|||
| ? | 6710-71-1331 | • • SCREW | 1 | SN: 139849- |
|||
| ? | 6711-71-1300 | • • SHAFT ASS'Y,RED | 1 | SN: 139849- |
|||
| ? | 6711-79-1300 | • • SHAFT ASS'Y,BLUE | 1 | SN: 139849- |
|||
| ? | 6711-78-1300 | • • SHAFT ASS'Y,GREEN | 1 | SN: 139849- |
|||
| ? | 6711-77-1300 | • • SHAFT ASS'Y,YELLOW | 1 | SN: 139849- |
|||
| ? | 6711-76-1300 | • • SHAFT ASS'Y,ORANGE | 1 | SN: 139849- |
|||
| ? | 6711-75-1300 | • • SHAFT ASS'Y,BLACK | 1 | SN: 139849- |
|||
| ? | 6711-74-1300 | • • SHAFT ASS'Y,GREY | 1 | SN: 139849- |
|||
| ? | 6711-73-1300 | • • SHAFT ASS'Y,PURPLE | 1 | SN: 139849- |
|||
| ? | 6710-71-1312 | • • • SHAFT,RED | 1 | SN: 139849- |
|||
| ? | 6710-79-1312 | • • • SHAFT,BLUE | 1 | SN: 139849- |
|||
| ? | 6710-78-1312 | • • • SHAFT,GREEN | 1 | SN: 139849- |
|||
| ? | 6710-77-1312 | • • • SHAFT,YELLOW | 1 | SN: 139849- |
|||
| ? | 6710-76-1312 | • • • SHAFT,ORANGE | 1 | SN: 139849- |
|||
| ? | 6710-75-1312 | • • • SHAFT,BLACK | 1 | SN: 139849- |
|||
| ? | 6710-74-1312 | • • • SHAFT,GREY | 1 | SN: 139849- |
|||
| ? | 6710-73-1312 | • • • SHAFT,PURPLE | 1 | SN: 139849- |
|||
| ? | 6710-71-3141 | • • • STOP | 1 | SN: 139849- |
|||
| ? | 6710-71-2730 | • • • SCREW | 1 | SN: 139849- |
|||
| ? | 6610-71-1460 | • SHIM ? 0.13MM | A/R | SN: 139849- |
|||
| ? | 6610-71-1470 | • SHIM ? 0.25MM | A/R | SN: 139849- |
|||
| ? | 6610-71-1480 | • SHIM ? 0.51MM | A/R | SN: 139849- |
|||
| ? | 6710-71-2930 | • BALL | 1 | SN: 139849- |
|||
| ? | 6710-71-1731 | • COVER | 1 | SN: 139849- |
|||
| ? | 04418-02550 | • SCREW | 2 | SN: .- |
|||
| ? | □6685-82-9370 | • SCREW | 2 | SN: 139849-. |
|||
| ? | 6710-71-2760 | • SCREW | 1 | SN: 139849- |
|||
| ? | 6710-71-1791 | • SCREW | 1 | SN: 139849- |
|||
| ? | 02216-10404 | • NUT | 2 | SN: 139849- |
|||
| ? | 6710-71-2892 | • BARREL | 1 | SN: 139849- |
|||
| ? | 6710-71-2880 | • O-RING (K6) | 1 | SN: 139849- |
|||
| ? | 02890-01018 | • O-RING (K6) | 1 | SN: 139849- |
|||
| ? | 02890-01020 | • O-RING (K6) | 1 | SN: 139849- |
|||
| ? | 6600-01-3120 | • RING,SNAP | 1 | SN: 139849- |
|||
| ? | 6610-71-5180 | • SPRING | 1 | SN: 139849- |
|||
| ? | 6710-71-3400 | • VALVE | 1 | SN: 139849- |
|||
| ? | 6610-71-1712 | • PLATE ? NAME,(LIMITED SUPPLY) | 1 | SN: 139849- |
|||
| ? | 04418-02550 | • SCREW | 2 | SN: .- |
|||
| ? | □6685-82-9370 | • SCREW | 2 | SN: 139849-. |
|||
| ? | 6610-71-5100 | • SPRING,RED ? L=16.3-16.8 | 1 | SN: .- |
|||
| ? | 6610-71-5110 | • SPRING,BLUE ? L=16.3-16.8 | 1 | SN: .- |
|||
| ? | 6610-71-5120 | • SPRING,LIGHTBROWN ? L=16.3-16.8 | 1 | SN: .- |
|||
| ? | 6610-71-5130 | • SPRING,YELLOW ? L=16.3-16.8 | 1 | SN: .- |
|||
| ? | 6610-71-5140 | • SPRING,RED-BLUE ? L=16.3-16.8 | 1 | SN: .- |
|||
| ? | 6610-71-5150 | • SPRING,RED-LIGHTBROWN ? L=16.3-16.8 | 1 | SN: .- |
|||
| ? | 6610-71-5160 | • SPRING,RED-YELLOW ? L=16.3-16.8 | 1 | SN: .- |
|||
| ? | 6610-71-5170 | • SPRING,BLUE-LIGHTBROWN ? L=16.3-16.8 | 1 | SN: .- |
|||
| ? | 6610-71-5180 | • SPRING,BLUE-YELLOW ? L=16.3-16.8 | 1 | SN: .- |
|||
| ? | 6610-71-5190 | • SPRING,LIGHTBROWN-YELLOW ? L=16.3-16.8 | 1 | SN: .- |
|||
| ? | 6610-71-5200 | • SPRING,RED ? L=15.0-15.5 | 1 | SN: .- |
|||
| ? | 6610-71-5210 | • SPRING,BLUE ? L=15.0-15.5 | 1 | SN: .- |
|||
| ? | 6610-71-5220 | • SPRING,LIGHTBROWN ? L=15.0-15.5 | 1 | SN: .- |
|||
| ? | 6610-71-5230 | • SPRING,YELLOW ? L=15.0-15.5 | 1 | SN: .- |
|||
| ? | 6610-71-5240 | • SPRING,RED-BLUE ? L=15.0-15.5 | 1 | SN: .- |
|||
| ? | 6610-71-5250 | • SPRING,RED-LIGHTBROWN ? L=15.0-15.5 | 1 | SN: .- |
|||
| ? | 6610-71-5260 | • SPRING,RED-YELLOW ? L=15.0-15.5 | 1 | SN: .- |
|||
| ? | 6610-71-5270 | • SPRING,BLUE-LIGHTBROWN ? L=15.0-15.5 | 1 | SN: .- |
|||
| ? | 6610-71-5280 | • SPRING,BLUE-YELLOW ? L=15.0-15.5 | 1 | SN: .- |
|||
| ? | 6610-71-5290 | • SPRING,LIGHTBROWN-YELLOW ? L=15.0-15.5 | 1 | SN: .- |
|||
| ? | 6610-71-5300 | • SPRING,RED ? L=13.7-14.2 | 1 | SN: .- |
|||
| ? | 6610-71-5310 | • SPRING,BLUE ? L=13.7-14.2 | 1 | SN: .- |
|||
| ? | 6610-71-5320 | • SPRING,LIGHTBROWN ? L=13.7-14.2 | 1 | SN: .- |
|||
| ? | 6610-71-5330 | • SPRING,YELLOW ? L=13.7-14.2 | 1 | SN: .- |
|||
| ? | 6610-71-5340 | • SPRING,RED-BLUE ? L=13.7-14.2 | 1 | SN: .- |
|||
| ? | 6610-71-5350 | • SPRING,RED-LIGHTBROWN ? L=13.7-14.2 | 1 | SN: .- |
|||
| ? | 6610-71-5360 | • SPRING,RED-YELLOW ? L=13.7-14.2 | 1 | SN: .- |
|||
| ? | 6610-71-5370 | • SPRING,BLUE-LIGHTBROWN ? L=13.7-14.2 | 1 | SN: .- |
|||
| ? | 6610-71-5380 | • SPRING,BLUE-YELLOW ? L=13.7-14.2 | 1 | SN: .- |
|||
| ? | 6610-71-5390 | • SPRING,LIGHTBROWN-YELLOW ? L=13.7-14.2 | 1 | SN: .- |
|||
| ? | 6610-71-5400 | • SPRING,RED ? L=12.5-13.0 | 1 | SN: .- |
|||
| ? | 6610-71-5410 | • SPRING,BLUE ? L=12.5-13.0 | 1 | SN: .- |
|||
| ? | 6610-71-5420 | • SPRING,LIGHTBROWN ? L=12.5-13.0 | 1 | SN: .- |
|||
| ? | 6610-71-5430 | • SPRING,YELLOW ? L=12.5-13.0 | 1 | SN: .- |
|||
| ? | 6610-71-5440 | • SPRING,RED-BLUE ? L=12.5-13.0 | 1 | SN: .- |
|||
| ? | 6610-71-5450 | • SPRING,RED-LIGHTBROWN ? L=12.5-13.0 | 1 | SN: .- |
|||
| ? | 6610-71-5460 | • SPRING,RED-YELLOW ? L=12.5-13.0 | 1 | SN: .- |
|||
| ? | 6610-71-5470 | • SPRING,BLUE-LIGHTBROWN ? L=12.5-13.0 | 1 | SN: .- |
|||
| ? | 6610-71-5480 | • SPRING,BLUE-YELLOW ? L=12.5-13.0 | 1 | SN: .- |
|||
| ? | 6610-71-5490 | • SPRING,LIGHTBROWN-YELLOW ? L=12.5-13.0 | 1 | SN: .- |
