Содержание Cranes Komatsu LW250-5H S/N 53001-UP (H Type)(lw250-5c)

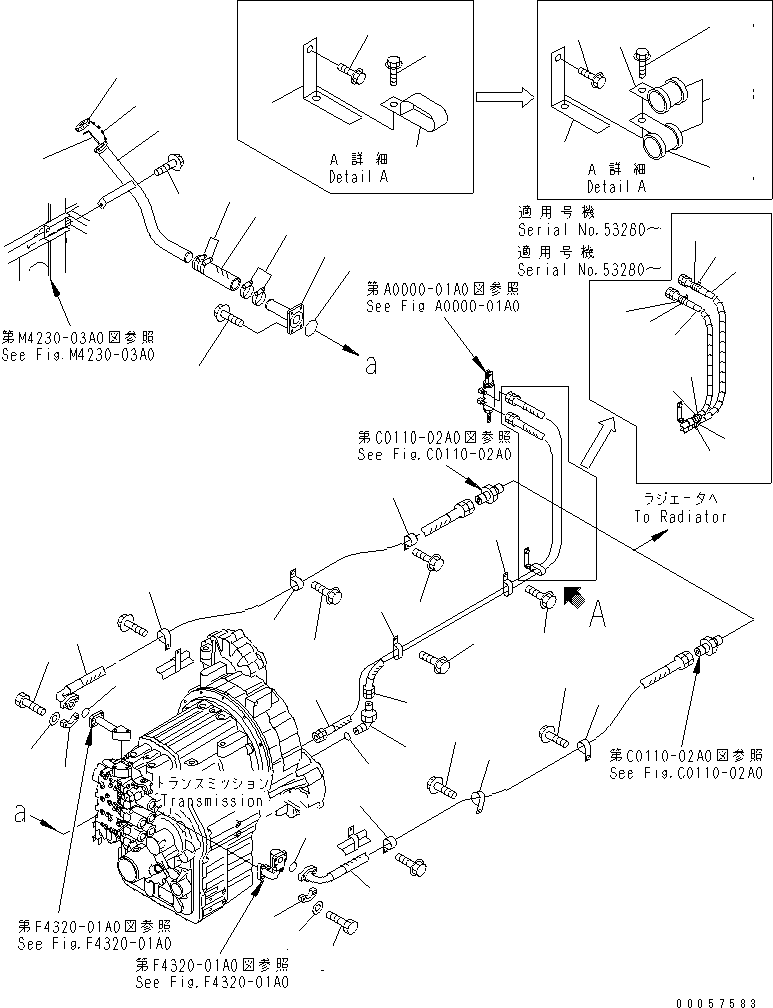

TRANSMISSION (TRANSMISSION HYDRAULIC PIPING)(150020 : F4320-02A0)
Номер на схеме Каталожный номер Название Количество Детали
? 07371-31049 FLANGE,SPLIT 4
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 07000-13032 O-RING 2
SN: .-
KIT-FLAG: _-
SERIALNO: .-
? ♦07000-03032 O-RING 2
SN: 53001-.
KIT-FLAG: _-
SERIALNO: 53001-.
? 07372-21035 BOLT 8
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 01643-51032 WASHER 8
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 23S-49-51112 HOSE 2
SN: 53201-
KIT-FLAG: _-
SERIALNO: 53201-
? 23S-49-51111 HOSE 2
SN: 53076-53199
KIT-FLAG: _-
SERIALNO: 53076-53199
? □23S-49-51110 HOSE 2
SN: 53001-53075
KIT-FLAG: _-
SERIALNO: 53001-53075
? 421-16-11660 CLIP 6
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 01435-01016 BOLT 4
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 07236-10210 ELBOW 1
SN: 53201-
KIT-FLAG: _-
SERIALNO: 53201-
? 07235-10210 ELBOW 1
SN: 53001-53199
KIT-FLAG: _-
SERIALNO: 53001-53199
? 07002-11423 O-RING 1
SN: .-
KIT-FLAG: _-
SERIALNO: .-
? ♦07002-01423 O-RING 1
SN: 53001-.
KIT-FLAG: _-
SERIALNO: 53001-.
? 07102-20223 HOSE 2
SN: 53201-
KIT-FLAG: _-
SERIALNO: 53201-
? 07102-20224 HOSE 2
SN: 53001-53199
KIT-FLAG: _-
SERIALNO: 53001-53199
? 04435-51410 CLIP 2
SN: 53280-
KIT-FLAG: _-
SERIALNO: 53280-
? 04435-51410 CLIP 3
SN: 53001-53279
KIT-FLAG: _-
SERIALNO: 53001-53279
? 04434-52711 CLIP 2
SN: 53280-
KIT-FLAG: _-
SERIALNO: 53280-
? 07095-20418 CUSHION 2
SN: 53280-
KIT-FLAG: _-
SERIALNO: 53280-
? 01435-01016 BOLT 3
SN: 53280-
KIT-FLAG: _-
SERIALNO: 53280-
? 01435-01016 BOLT 4
SN: 53001-53279
KIT-FLAG: _-
SERIALNO: 53001-53279
? 01435-01020 BOLT 1
SN: 53280-
KIT-FLAG: _-
SERIALNO: 53280-
? 22T-61-12140 PLATE 1
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 23S-15-52810 FILLER,FLANGE 1
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 01435-01035 BOLT 4
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 07000-12065 O-RING 1
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 07260-24122 HOSE 1
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 07281-00609 CLAMP 4
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 23S-15-52820 TUBE 1
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 6136-21-7120 CAP ASS'Y 1
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 6136-21-7180 • GASKET 1
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 6136-21-7190 CHAIN 1
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 23S-15-52830 GAUGE,LEVEL 1
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 01435-01016 BOLT 1
SN: 53001-
KIT-FLAG: _-
SERIALNO: 53001-
? 08210-01203 SPIRAL TUBE 2
SN: 53280-
KIT-FLAG: _-
SERIALNO: 53280-
? 08026-11910 TAPE 1
SN: 53280-
KIT-FLAG: _-
SERIALNO: 53280-
? 08034-20519 BAND 4
SN: 53280-
KIT-FLAG: _-
SERIALNO: 53280-

Cranes Komatsu / LW250-5H S/N 53001-UP (H Type)(lw250-5c) / TRANSMISSION (TRANSMISSION HYDRAULIC PIPING)(150020 : F4320-02A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
