Содержание Dump Trucks Komatsu HM400-1 S/N 1001-UP(hm400-1r)
CENTER AXLE (FINAL DRIVE)(#1033-)(150630 : F3450-05A0A)
Номер на схеме Каталожный номер Название Количество Детали
? (56B-23-10005) AXLE ASS'Y,CENTER 1
SN: .-
? (56B-23-10004) AXLE ASS'Y,CENTER 1
SN: 1106-.
? (56B-23-10003) AXLE ASS'Y,CENTER 1
SN: 1033-1105
? 56B-22-12530 • GEAR,PLANET 6
SN: 1001-
? 421-22-12770 • BEARING 12
SN: 1001-
? 56B-22-12610 • CARRIER 2
SN: 1001-
? 424-22-12510 • SHAFT 6
SN: 1001-
? 04260-01587 • BALL 6
SN: 1001-
? 07044-13620 • PLUG 2
SN: 1001-
? 07002-13634 • O-RING 2
SN: 1001-
? 56B-22-12621 • COVER 2
SN: 1001-
? 01010-61235 • BOLT 16
SN: 1001-
? 01643-31232 • WASHER 16
SN: 1001-
? 07000-15280 • O-RING 2
SN: 1001-
? 286-22-12630 • BUTTON 2
SN: 1001-
? 56B-22-12420 • GEAR,SUN 2
SN: 1001-
? 421-22-12350 • SPACER 2
SN: 1001-
? 56B-22-12412 • SHAFT 1
SN: 1001-
? 04064-06020 • RING,SNAP 2
SN: 1001-
? 56B-22-12440 • SHAFT 1
SN: 1001-
? 07000-15410 • O-RING 2
SN: 1001-
? 01252-41025 • BOLT 6
SN: 1001-
? 56B-22-12631 • RETAINER 2
SN: 1001-
? 23W-22-22350 • BEARING 2
SN: 1001-
? 421-22-12220 • RETAINER 2
SN: 1001-
? 01010-61450 • BOLT 16
SN: 1001-
? 421-22-12190 • SHIM¤ 1.0MM 4
SN: 1001-
? 421-22-12180 • SHIM¤ 0.5MM 2
SN: 1001-
? 421-22-12170 • SHIM¤ 0.2MM 4
SN: 1001-
? 421-22-12160 • SHIM¤ 0.05MM 4
SN: 1001-
? 07044-12412 • PLUG 2
SN: 1001-
? 07002-12434 • O-RING 2
SN: 1001-
? 07000-15300 • O-RING 2
SN: 1001-
? 07000-15170 • O-RING 2
SN: 1001-
? 56B-22-13210 • TUBE 2
SN: 1001-
? 56B-22-12541 • RING,GEAR 2
SN: 1085-
? 56B-22-12540 • RING,GEAR 2
SN: 1001-1084
? 421-22-12790 • BEARING 2
SN: 1001-
? 56B-22-12341 • HUB 2
SN: 1001-
? 421-22-12360 • PLATE 12
SN: 1001-
? 01010-60820 • BOLT 24
SN: 1001-
? 01643-30823 • WASHER 24
SN: 1001-

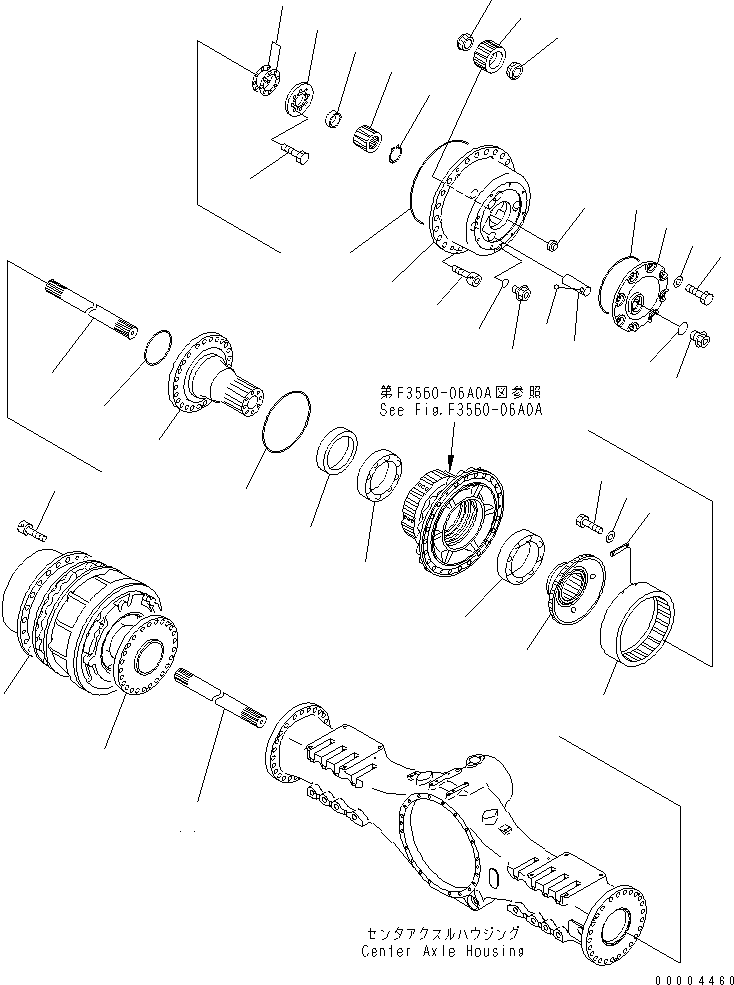

Dump Trucks Komatsu / HM400-1 S/N 1001-UP(hm400-1r) / CENTER AXLE (FINAL DRIVE)(#1033-)(150630 : F3450-05A0A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
