Содержание Dump Trucks Komatsu HM400-2 S/N 2001-2632 (ecot3, For EU)(hm400-2c)
TRANSMISSION (ACCESSORY)(#2001-)(150140 : F3300-61A0)
Номер на схеме Каталожный номер Название Количество Детали
? (56B-13-20002) TRANSMISSION ASS'Y 1
SN: 2588-
KIT-FLAG: _-
SERIALNO: 2588-
? (56B-13-20001) TRANSMISSION ASS'Y 1
SN: (100120)-00002587
KIT-FLAG: _-
SERIALNO: (100120)-00002587
? (□56B-13-20000) TRANSMISSION ASS'Y 1
SN: 2001-(100119)
KIT-FLAG: _-
SERIALNO: 2001-(100119)
? THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F3300-51A0 TO F3300-64A0.
SERIALNO:
? 6693-22-5600 • VALVE ASS'Y 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 6693-22-5610 • • BODY 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 6693-22-5620 • • VALVE 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07040-02412 • • PLUG 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 04020-00514 • • PIN 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07000-73028 • O-RING (K2) 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01010-81025 • BOLT 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01643-31032 • WASHER 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 144-851-1530 • FLANGE 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07000-72075 • O-RING (K2) 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01010-81240 • BOLT 4
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01643-31232 • WASHER 4
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 14X-49-12310 • MAGNET ASS'Y 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 14X-49-12330 • HEAD 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 14X-49-12340 • COVER 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07000-72100 • O-RING (K2) 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07000-72110 • O-RING (K2) 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01010-81235 • BOLT 8
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01643-31232 • WASHER 8
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01010-81235 • BOLT 8
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01643-31232 • WASHER 8
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 14X-49-12320 • SPRING 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01580-11008 • NUT 5
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01643-31032 • WASHER 5
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56B-15-25860 • COVER 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56B-15-15910 • SPACER 3
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56B-15-25940 • STUD 3
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 561-15-55910 • SPACER 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 561-15-55940 • STUD 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56B-15-15870 • COVER 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56B-15-15880 • COVER 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01010-81020 • BOLT 4
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01643-31032 • WASHER 4
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 7861-93-3320 • SENSOR,THERMO 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 7861-93-2330 • SENSOR,PICK-UP 3
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 08034-00414 • BAND 5
SN: (101471)-
KIT-FLAG: _-
SERIALNO: (101471)-
? 08034-00414 • BAND 7
SN: 2001-(101470)
KIT-FLAG: _-
SERIALNO: 2001-(101470)
? 421-06-35121 • SENSOR,PRESSURE 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 04434-51810 • CLIP 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 04434-52511 • CLIP 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56B-15-28232 • PLATE 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01010-81020 • BOLT 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01643-31032 • WASHER 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 08036-20814 • CLIP 5
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 08193-21012 • CLIP 6
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01010-81020 • BOLT 6
SN: (101471)-
KIT-FLAG: _-
SERIALNO: (101471)-
? 01010-81020 • BOLT 7
SN: 2001-(101470)
KIT-FLAG: _-
SERIALNO: 2001-(101470)
? 01643-31032 • WASHER 6
SN: (101471)-
KIT-FLAG: _-
SERIALNO: (101471)-
? 01643-31032 • WASHER 7
SN: 2001-(101470)
KIT-FLAG: _-
SERIALNO: 2001-(101470)
? 56B-15-25811 • WIRING HARNESS 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56B-16-21310 • BRACKET 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01010-81020 • BOLT 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01643-31032 • WASHER 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? (★09608-05080) • PLATE, NAME,(LIMITED SUPPLY) 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 04418-13060 • SCREW 4
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 04530-12438 • BOLT 4
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56B-15-28271 • BLOCK 1
SN: 2588-
KIT-FLAG: _-
SERIALNO: 2588-
? 56B-15-28270 • BLOCK 1
SN: 2001-2587
KIT-FLAG: _-
SERIALNO: 2001-2587
? 708-8E-16150 • PLUG 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07002-61023 • O-RING (K2) 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01011-81050 • BOLT 4
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01643-31032 • WASHER 4
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07000-73038 • O-RING (K2) 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07049-01215 • PLUG 11
SN: (100447)-
KIT-FLAG: _-
SERIALNO: (100447)-
? 01010-81035 • BOLT 1
SN: (101471)-
KIT-FLAG: _-
SERIALNO: (101471)-
? 01643-31032 • WASHER 1
SN: (101471)-
KIT-FLAG: _-
SERIALNO: (101471)-
? 600-051-2100 • CLIP 1
SN: (101471)-
KIT-FLAG: _-
SERIALNO: (101471)-
? 600-051-2060 • CLIP 1
SN: (101471)-
KIT-FLAG: _-
SERIALNO: (101471)-
? 195-01-14540 • COLLAR 1
SN: (101471)-
KIT-FLAG: _-
SERIALNO: (101471)-

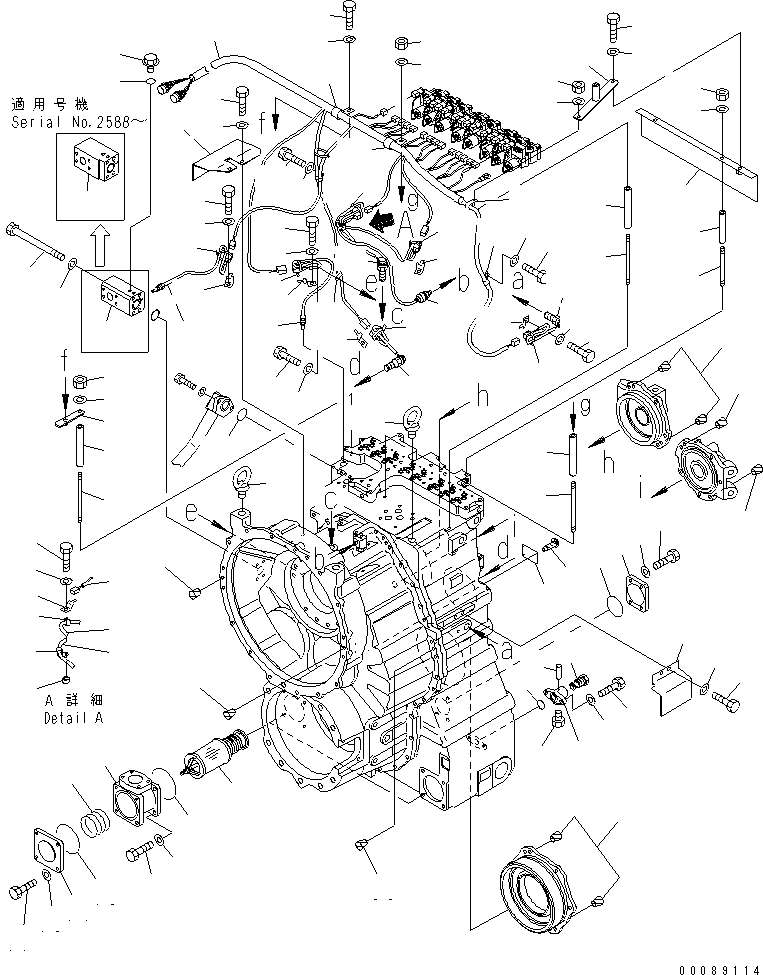

Dump Trucks Komatsu / HM400-2 S/N 2001-2632 (ecot3, For EU)(hm400-2c) / TRANSMISSION (ACCESSORY)(#2001-)(150140 : F3300-61A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
