Содержание Dump Trucks Komatsu HM400-2 S/N 2001-2632 (ecot3, For EU)(hm400-2c)

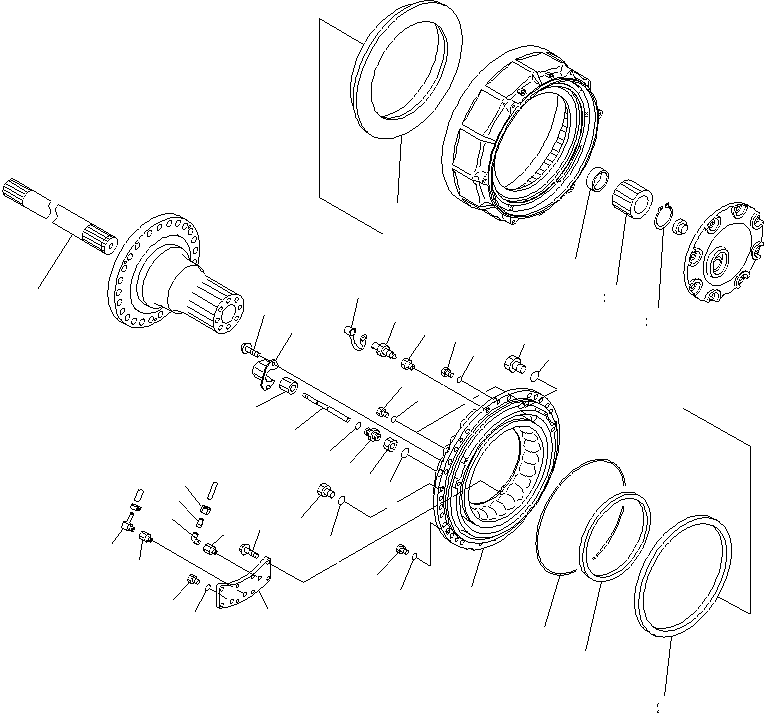

REAR AXLE (BRAKE CYLINDER) (L.H.) (LIMITED SLIP DIF.)(#2001-)(150970 : F3560-06A1)
Номер на схеме Каталожный номер Название Количество Детали
? (56B-22-20052) REAR AXLE ASS'Y 1
SN: 2462-
KIT-FLAG: _-
SERIALNO: 2462-
? (♦56B-22-20051) REAR AXLE ASS'Y 1
SN: 2001-2461
KIT-FLAG: _-
SERIALNO: 2001-2461
? (☒56B-22-20050) REAR AXLE ASS'Y 1
SN: (2001-2430)
KIT-FLAG: _-
SERIALNO: (2001-2430)
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F3560-01A1 TO F3560-12A1.
SERIALNO:
? (56B-22-22051) • FINAL AND BRAKE A. 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? (☒56B-22-22050) • FINAL AND BRAKE A. 1
SN: (2001-2430)
KIT-FLAG: _-
SERIALNO: (2001-2430)
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F3560-04A1 TO F3560-11A1.
SERIALNO:
? (56B-22-25001) • • FINAL AND BRAKE A. 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? (☒56B-22-25000) • • FINAL AND BRAKE A. 1
SN: (2001-2430)
KIT-FLAG: _-
SERIALNO: (2001-2430)
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F3560-04A1 TO F3560-07A1.
SERIALNO:
? 56B-33-11121 • • • PISTON 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 421-33-11440 • • • SEAL 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56B-33-11430 • • • SEAL 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56B-33-21130 • • • CYLINDER 1
SN: 2071-
KIT-FLAG: _-
SERIALNO: 2071-
? □56B-33-21112 • • • CYLINDER 1
SN: 2001-2070
KIT-FLAG: _-
SERIALNO: 2001-2070
? 07000-15490 • • • O-RING 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 566-32-11620 • • • CAP 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 566-32-11430 • • • BLEEDER 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 581-32-12140 • • • PLUG 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07040-11812 • • • PLUG 2
SN: 2001-2070
KIT-FLAG: _-
SERIALNO: 2001-2070
? 07002-11823 • • • O-RING 2
SN: 2001-2070
KIT-FLAG: _-
SERIALNO: 2001-2070
? 07040-11409 • • • PLUG 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07002-11423 • • • O-RING 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07040-12012 • • • PLUG 1
SN: 2001-2070
KIT-FLAG: _-
SERIALNO: 2001-2070
? 07002-12034 • • • O-RING 1
SN: 2001-2070
KIT-FLAG: _-
SERIALNO: 2001-2070
? 07040-12412 • • • PLUG 1
SN: 2001-2070
KIT-FLAG: _-
SERIALNO: 2001-2070
? 07002-12434 • • • O-RING 1
SN: 2001-2070
KIT-FLAG: _-
SERIALNO: 2001-2070
? 56B-33-11711 • • • SHAFT 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 569-33-71720 • • • GUIDE 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01583-12414 • • • • NUT 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 569-33-71730 • • • CAP 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07002-12434 • • • O-RING 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07000-11005 • • • O-RING 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56B-33-11750 • • • COVER 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01435-01020 • • • BOLT 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56B-33-21910 • • • COVER 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01435-01030 • • • BOLT 8
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07040-11409 • • • PLUG 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07002-11423 • • • O-RING 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56D-61-24320 • • • ELBOW 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07834-00617 • • • ELBOW 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07831-00612 • • • SLEEVE 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07832-00614 • • • NUT 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 582-01-12910 • • • NIPPLE 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56B-22-12420 • • • GEAR,SUN 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 421-22-12350 • • • SPACER 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 56B-22-12450 • • • SHAFT 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 04064-06020 • • • RING 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-

Dump Trucks Komatsu / HM400-2 S/N 2001-2632 (ecot3, For EU)(hm400-2c) / REAR AXLE (BRAKE CYLINDER) (L.H.) (LIMITED SLIP DIF.)(#2001-)(150970 : F3560-06A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
