Содержание Dump Trucks Komatsu HD1200-1 S/N 1818-UP (For C.I.S. / Chassis only)(hd1200-c)

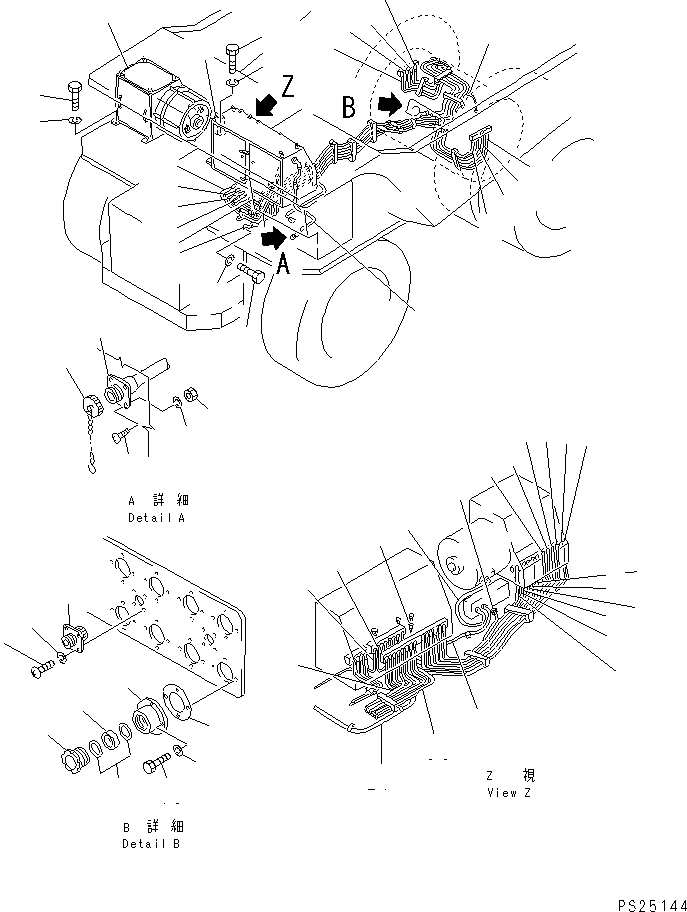

ELECTRICAL SYSTEM (1/2)(060010 : 2001)
Номер на схеме Каталожный номер Название Количество Детали
? 581-07-11110 CABLE 1
SN: 3002-
KIT-FLAG: _-
SERIALNO: 3002-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11120 CABLE 1
SN: 3002-
KIT-FLAG: _-
SERIALNO: 3002-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12810 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11130 CABLE 1
SN: 3002-
KIT-FLAG: _-
SERIALNO: 3002-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11140 CABLE 1
SN: 3002-
KIT-FLAG: _-
SERIALNO: 3002-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12820 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12830 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12840 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12850 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11450 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12860 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11450 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11150 CABLE 1
SN: 3002-
KIT-FLAG: _-
SERIALNO: 3002-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11160 CABLE 1
SN: 3002-
KIT-FLAG: _-
SERIALNO: 3002-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12870 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11170 CABLE 1
SN: 3002-
KIT-FLAG: _-
SERIALNO: 3002-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11180 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12880 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11450 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12890 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11450 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12910 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12920 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12930 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11430 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11200 CABLE ASS'Y 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11210 • CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 08030-01506 • • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11220 • CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11410 • • TERMINAL 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11420 • • TERMINAL 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11230 • CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11410 • • TERMINAL 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11420 • • TERMINAL 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11240 • CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11410 • • TERMINAL 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11420 • • TERMINAL 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12110 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 08030-01506 • TERMINAL 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12120 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 08030-01506 • TERMINAL 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 08030-01508 • TERMINAL 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12130 CABLE ASS'Y 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12330 • CONNECTOR 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12580 • PIN 27
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12431 • CONNECTOR 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12590 • SOCKET 27
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12140 CABLE ASS'Y 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12461 • CONNECTOR 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12590 • SOCKET 7
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12490 • CONNECTOR 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12580 • PIN 7
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12150 CABLE ASS'Y 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12461 • CONNECTOR 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12590 • SOCKET 7
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12490 • CONNECTOR 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12580 • PIN 7
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12160 CABLE ASS'Y 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12461 • CONNECTOR 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12590 • SOCKET 7
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12490 • CONNECTOR 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12580 • PIN 7
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12170 CABLE ASS'Y 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12461 • CONNECTOR 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12590 • SOCKET 7
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12490 • CONNECTOR 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12580 • PIN 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12230 WIRE HARNESS 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12450 CONNECTOR 2
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12580 • PIN 7
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01220-40516 SCREW 8
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01602-20613 WASHER 8
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12180 WIRE HARNESS 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 482-06-32260 • RECEPTACLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12350 • PLUG 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12360 CAP 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01220-40310 SCREW 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01601-20307 WASHER,SPRING 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01580-10302 NUT 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12220 CABLE 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 08031-21506 • TERMINAL 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 08031-21512 • TERMINAL 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-12210 WIRE HARNESS 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 08031-20204 • TERMINAL 12
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 08031-21506 • TERMINAL 6
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11360 BODY (KIT) 8
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11310 NUT (KIT) 8
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11340 PACKING (KIT) 8
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11350 WASHER (KIT) 16
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11370 GASKET 8
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01010-50610 BOLT 32
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01641-20608 WASHER 32
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 581-07-11990 BRACKET 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01010-51020 BOLT 3
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01643-31032 WASHER 3
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? (581-82-33000) CONTROL CABINET,(FOR 1200HP) 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? (581-08-33002) CONTROL CABINET,(FOR 1350HP) (OP) 1
SN: 1818-
KIT-FLAG: _-
SERIALNO: 1818-
? (581-08-17004) RESISTOR ASS'Y 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01010-52090 BOLT 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01643-32060 WASHER 4
SN: 1818-
KIT-FLAG: _-
SERIALNO: 1818-
? (581-08-19101) BOX ASS'Y,CONTACTOR 1
SN: 1192-
KIT-FLAG: _-
SERIALNO: 1192-
? 01010-51016 BOLT 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? 01643-31032 WASHER 4
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
? SERVICE KIT
SERIALNO:
? 581-07-00011 GRAND CONVERSION KIT 1
SN: 1005-
KIT-FLAG: _-
SERIALNO: 1005-
