Содержание Dump Trucks Komatsu HD325-6 S/N 5001-UP(hd325-6c)

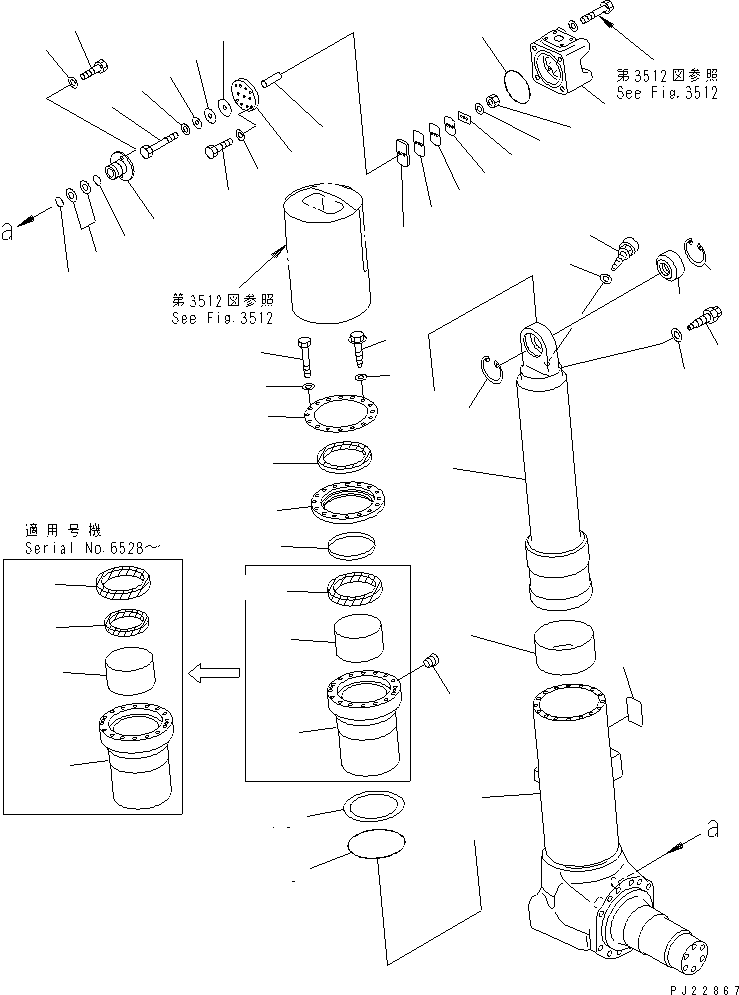

FRONT SUSPENSION (1/2) (WITH AUTO-SUSPENSION)(090320 : 3511)
Номер на схеме Каталожный номер Название Количество Детали
? 566-50-73005 FRONT SUSPENSION A. 2
SN: 6528-
KIT-FLAG: _-
SERIALNO: 6528-
? □566-50-73004 FRONT SUSPENSION A. 2
SN: 6029-6527
KIT-FLAG: _-
SERIALNO: 6029-6527
? □566-50-73003 FRONT SUSPENSION A. 2
SN: .-6028
KIT-FLAG: _-
SERIALNO: .-6028
? 566-50-73002 FRONT SUSPENSION A. 2
SN: 5343-5836
KIT-FLAG: _-
SERIALNO: 5343-5836
? 566-50-73001 FRONT SUSPENSION A. 2
SN: 5001-5342
KIT-FLAG: _-
SERIALNO: 5001-5342
? (☒566-50-73000) FRONT SUSPENSION A. 2
SN: (5001-5107)
KIT-FLAG: _-
SERIALNO: (5001-5107)
? 566-50-71511 • CYLINDER 1
SN: 6029-
KIT-FLAG: _-
SERIALNO: 6029-
? □566-50-71510 • CYLINDER 1
SN: 5343-6028
KIT-FLAG: _-
SERIALNO: 5343-6028
? (☒566-50-71110) • CYLINDER 1
SN: (5001-5342)
KIT-FLAG: _-
SERIALNO: (5001-5342)
? 566-50-71031 • ROD ASS'Y 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? (☒566-50-71030) • ROD ASS'Y 1
SN: (5001-5107)
KIT-FLAG: _-
SERIALNO: (5001-5107)
? 566-50-71131 • • ROD 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-50-61413 • • STOPPER 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-50-65140 • FLANGE
SN: 6528-
KIT-FLAG: _-
SERIALNO: 6528-
? 566-50-71140 • FLANGE 1
SN: 5001-6527
KIT-FLAG: _-
SERIALNO: 5001-6527
? 07043-00108 • PLUG 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-50-11133 • RETAINER 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? (☒566-50-11132) • RETAINER 1
SN: (5001-5107)
KIT-FLAG: _-
SERIALNO: (5001-5107)
? 566-50-11141 • PLATE 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 01010-31085 • BOLT 15
SN: 5343-
KIT-FLAG: _-
SERIALNO: 5343-
? 01010-51085 • BOLT 15
SN: 5001-5342
KIT-FLAG: _-
SERIALNO: 5001-5342
? 01643-51032 • WASHER 15
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 07000-15190 • O-RING 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 07001-05190 • RING 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-50-71230 • RING,WEAR 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-50-6A180 • BUSHING 1
SN: 6528-
KIT-FLAG: _-
SERIALNO: 6528-
? □566-50-11180 • BUSHING 1
SN: 5001-6527
KIT-FLAG: _-
SERIALNO: 5001-6527
? 569-50-61230 • SEAL 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-50-11290 • BUSHING 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-50-6A410 • PACKING 1
SN: 6528-
KIT-FLAG: _-
SERIALNO: 6528-
? □566-50-42152 • PACKING 1
SN: .-6527
KIT-FLAG: _-
SERIALNO: .-6527
? □566-50-42151 • PACKING 1
SN: 5108-.
KIT-FLAG: _-
SERIALNO: 5108-.
? 566-50-42150 • PACKING 1
SN: 5001-5107
KIT-FLAG: _-
SERIALNO: 5001-5107
? 707-51-16650 • RING,BUFFER
SN: 6528-
KIT-FLAG: _-
SERIALNO: 6528-
? 566-50-11301 • VALVE ASS'Y 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-50-21260 • VALVE 1
SN: 5108-
KIT-FLAG: _-
SERIALNO: 5108-
? 566-50-11262 • VALVE 1
SN: 5001-5107
KIT-FLAG: _-
SERIALNO: 5001-5107
? 566-50-11350 • PACKING 3
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-50-11461 • BEARING 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 04065-09030 • RING,SNAP 2
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-50-41310 • PLATE 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-50-11271 • VALVE 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-50-63212 • BODY 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-50-61270 • PLATE 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-50-61240 • PLATE 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-50-61250 • PLATE 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-50-61260 • PLATE 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-50-61340 • PLATE 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-50-61350 • PLATE 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-50-61360 • PLATE 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-50-61370 • PLATE 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 04020-00514 • PIN 2
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 561-50-63331 • PLATE 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 01090-31045 • BOLT 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 561-50-61290 • WASHER 2
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 426-09-11160 • NUT 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 01010-81030 • BOLT 4
SN: .-
KIT-FLAG: _-
SERIALNO: .-
? □01010-51030 • BOLT 4
SN: 5001-.
KIT-FLAG: _-
SERIALNO: 5001-.
? 01643-31032 • WASHER 4
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 07000-12125 • O-RING 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-50-71320 • TUBE 1
SN: 5343-
KIT-FLAG: _-
SERIALNO: 5343-
? 07000-13045 • O-RING 2
SN: 5343-
KIT-FLAG: _-
SERIALNO: 5343-
? 07001-03045 • RING 2
SN: 5343-
KIT-FLAG: _-
SERIALNO: 5343-
? 01010-81225 • BOLT 4
SN: .-
KIT-FLAG: _-
SERIALNO: .-
? □01010-51225 • BOLT 2
SN: 5343-.
KIT-FLAG: _-
SERIALNO: 5343-.
? 01643-51232 • WASHER 2
SN: 5343-
KIT-FLAG: _-
SERIALNO: 5343-

Dump Trucks Komatsu / HD325-6 S/N 5001-UP(hd325-6c) / FRONT SUSPENSION (1/2) (WITH AUTO-SUSPENSION)(090320 : 3511)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
