Содержание Dump Trucks Komatsu HD325-6 S/N 5001-UP(hd325-6c)

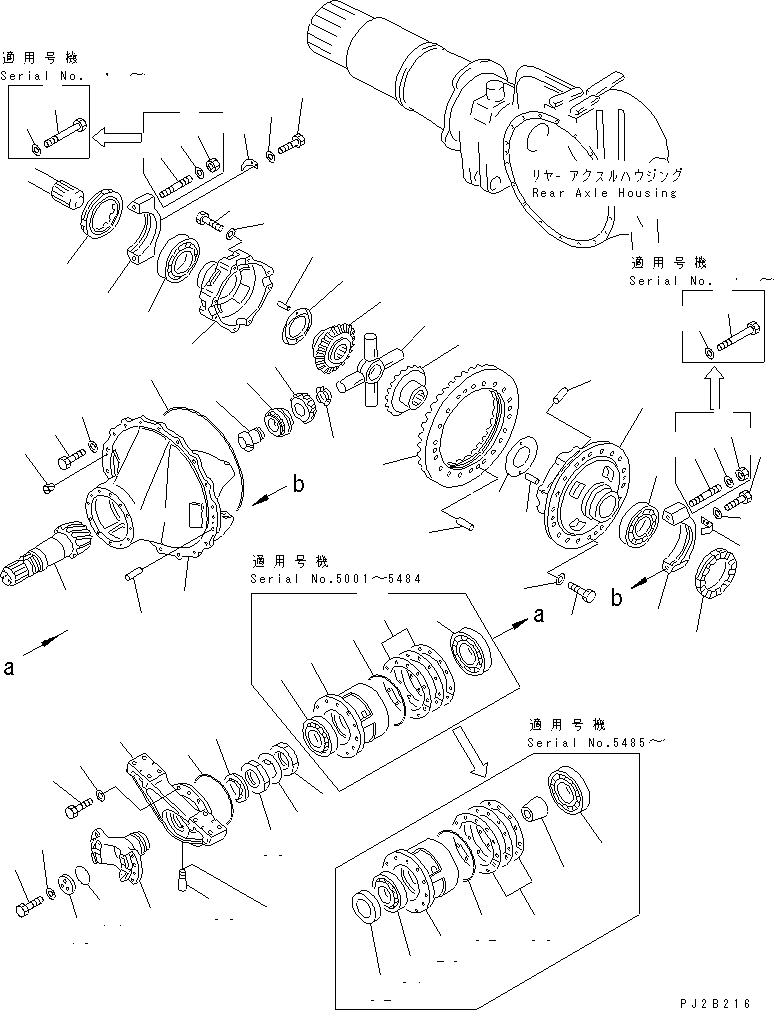

REAR DIFFERENTIAL(090130 : 3161)
Номер на схеме Каталожный номер Название Количество Детали
? 566-22-71001 DIFFERENTIAL ASS'Y 1
SN: 6001-
KIT-FLAG: _-
SERIALNO: 6001-
? 566-81-71000 DIFFERENTIAL ASS'Y 1
SN: 5485-5999
KIT-FLAG: _-
SERIALNO: 5485-5999
? 566-22-71000 DIFFERENTIAL ASS'Y 1
SN: 5001-5484
KIT-FLAG: _-
SERIALNO: 5001-5484
? 566-22-00014 • CASE ASS'Y 1
SN: 6001-
KIT-FLAG: _-
SERIALNO: 6001-
? 566-22-00013 • CASE ASS'Y 1
SN: 5001-5999
KIT-FLAG: _-
SERIALNO: 5001-5999
? ☆ • • CASE,DIFFERENTIAL 1
SN: 6001-
KIT-FLAG: _-
SERIALNO: 6001-
? ☆ • • CASE,DIFFERENTIAL 1
SN: 5001-5999
KIT-FLAG: _-
SERIALNO: 5001-5999
? ☆ • • CAP,BEARING 2
SN: 6001-
KIT-FLAG: _-
SERIALNO: 6001-
? ☆ • • CAP,BEARING 2
SN: 5001-5999
KIT-FLAG: _-
SERIALNO: 5001-5999
? ☆ • • BOLT 4
SN: .-
KIT-FLAG: _-
SERIALNO: .-
? ☆ • • STUD 4
SN: 5001-.
KIT-FLAG: _-
SERIALNO: 5001-.
? 01580-03024 • NUT 4
SN: 5001-.
KIT-FLAG: _-
SERIALNO: 5001-.
? 01643-33080 • WASHER 4
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-22-00025 • BEVEL PINION ASS'Y 1
SN: 5001-5484
KIT-FLAG: _-
SERIALNO: 5001-5484
? 566-22-00024 • BEVEL PINION ASS'Y 1
SN: 5485-
KIT-FLAG: _-
SERIALNO: 5485-
? ☆ • • PINION,BEVEL 1
SN: 5001-5484
KIT-FLAG: _-
SERIALNO: 5001-5484
? ☆ • • PINION,BEVEL 1
SN: 5485-
KIT-FLAG: _-
SERIALNO: 5485-
? ☆ • • GEAR,BEVEL 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-22-00043 • CASE ASS'Y 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? ☆ • • CASE,DIFFERENTIAL GEAR 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? ☆ • • CASE,DIFFERENTIAL GEAR 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 01051-62020 • BOLT 8
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 01643-32060 • WASHER 8
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 04020-01842 • PIN,DOWEL 4
SN: 5001-5342
KIT-FLAG: _-
SERIALNO: 5001-5342
? 01010-62060 • BOLT 18
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 01643-32060 • WASHER 18
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-22-21410 • SHAFT 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-22-21400 • PINION ASS'Y 4
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-22-21421 • • PINION 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-22-21850 • • BEARING 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-22-21950 • • NUT 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 569-22-21440 • • SLEEVE 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 565-22-11991 • PIN,DOWEL 4
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-22-21430 • GEAR,BEVEL 2
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-22-11211 • WASHER 2
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 565-22-11991 • PIN,DOWEL 4
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-22-71850 • BEARING,ROLLER 2
SN: 6001-
KIT-FLAG: _-
SERIALNO: 6001-
? 569-22-11820 • BEARING,ROLLER 2
SN: 5001-5999
KIT-FLAG: _-
SERIALNO: 5001-5999
? 287-22-11631 • NUT 2
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-22-11251 • LOCK 2
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 01010-31230 • BOLT 4
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 01643-31232 • WASHER 4
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-22-71351 • CAGE,BEARING 1
SN: 5485-
KIT-FLAG: _-
SERIALNO: 5485-
? 566-22-71350 • CAGE,BEARING 1
SN: 5001-5484
KIT-FLAG: _-
SERIALNO: 5001-5484
? 566-22-11812 • BEARING,ROLLER 1
SN: 5485-
KIT-FLAG: _-
SERIALNO: 5485-
? 566-22-11811 • BEARING,ROLLER 1
SN: 5001-5484
KIT-FLAG: _-
SERIALNO: 5001-5484
? 566-22-71820 • BEARING,ROLLER 1
SN: 5485-
KIT-FLAG: _-
SERIALNO: 5485-
? 06000-32220 • BEARING,ROLLER 1
SN: 5001-5484
KIT-FLAG: _-
SERIALNO: 5001-5484
? 07000-15235 • O-RING (K33) 1
SN: 6001-
KIT-FLAG: _-
SERIALNO: 6001-
? 07000-05235 • O-RING (K33) 1
SN: 5001-5999
KIT-FLAG: _-
SERIALNO: 5001-5999
? 566-22-11340 • NUT 2
SN: 5001-5484
KIT-FLAG: _-
SERIALNO: 5001-5484
? 566-22-11330 • LOCK (K33) 1
SN: 5001-5484
KIT-FLAG: _-
SERIALNO: 5001-5484
? 566-22-71311 • CAGE 1
SN: 5485-
KIT-FLAG: _-
SERIALNO: 5485-
? 566-22-71310 • CAGE 1
SN: 5001-5484
KIT-FLAG: _-
SERIALNO: 5001-5484
? 566-22-11470 • TUBE 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 07012-10110 • SEAL,OIL 1
SN: 5485-
KIT-FLAG: _-
SERIALNO: 5485-
? 07012-10100 • SEAL,OIL (K33) 1
SN: 5001-5484
KIT-FLAG: _-
SERIALNO: 5001-5484
? 07000-15190 • O-RING (K33) 1
SN: 6001-
KIT-FLAG: _-
SERIALNO: 6001-
? 07000-05190 • O-RING (K33) 1
SN: 5001-5999
KIT-FLAG: _-
SERIALNO: 5001-5999
? 566-22-00031 • SHIM ASS'Y 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? ☆ • • SHIM, 0.2MM 4
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? ☆ • • SHIM, 0.3MM 2
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? ☆ • • SHIM, 1.0MM 2
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 01010-61670 • BOLT 12
SN: 6001-
KIT-FLAG: _-
SERIALNO: 6001-
? 01010-31670 • BOLT 12
SN: 5001-5999
KIT-FLAG: _-
SERIALNO: 5001-5999
? 01643-31645 • WASHER 12
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 566-22-71420 • COUPLING 1
SN: 5485-
KIT-FLAG: _-
SERIALNO: 5485-
? 566-81-22821 • COUPLING 1
SN: 5001-5484
KIT-FLAG: _-
SERIALNO: 5001-5484
? 566-22-71450 • RETAINER 1
SN: 5485-
KIT-FLAG: _-
SERIALNO: 5485-
? 566-22-11450 • RETAINER 1
SN: 5001-5484
KIT-FLAG: _-
SERIALNO: 5001-5484
? 07000-05075 • O-RING (K33) 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 01051-62445 • BOLT 1
SN: 5485-
KIT-FLAG: _-
SERIALNO: 5485-
? 01010-31665 • BOLT 3
SN: 5001-5484
KIT-FLAG: _-
SERIALNO: 5001-5484
? 01643-32460 • WASHER 1
SN: 5485-
KIT-FLAG: _-
SERIALNO: 5485-
? 01643-31645 • WASHER 3
SN: 5001-5484
KIT-FLAG: _-
SERIALNO: 5001-5484
? 04020-01842 • PIN,DOWEL 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 198-09-31640 • O-RING (K33) 1
SN: 6001-
KIT-FLAG: _-
SERIALNO: 6001-
? 566-09-21110 • O-RING (K33) 1
SN: 5001-5999
KIT-FLAG: _-
SERIALNO: 5001-5999
? 01010-62055 • BOLT 18
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 01643-32060 • WASHER 18
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 07049-02025 • PLUG 2
SN: 5001-5342
KIT-FLAG: _-
SERIALNO: 5001-5342
? 566-22-71360 • COLLAR 1
SN: 5485-
KIT-FLAG: _-
SERIALNO: 5485-
? 566-22-71370 • SPACER 1
SN: 5485-
KIT-FLAG: _-
SERIALNO: 5485-

Dump Trucks Komatsu / HD325-6 S/N 5001-UP(hd325-6c) / REAR DIFFERENTIAL(090130 : 3161)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
