Содержание Dump Trucks Komatsu HD325-6 S/N 5001-UP(hd325-6c)

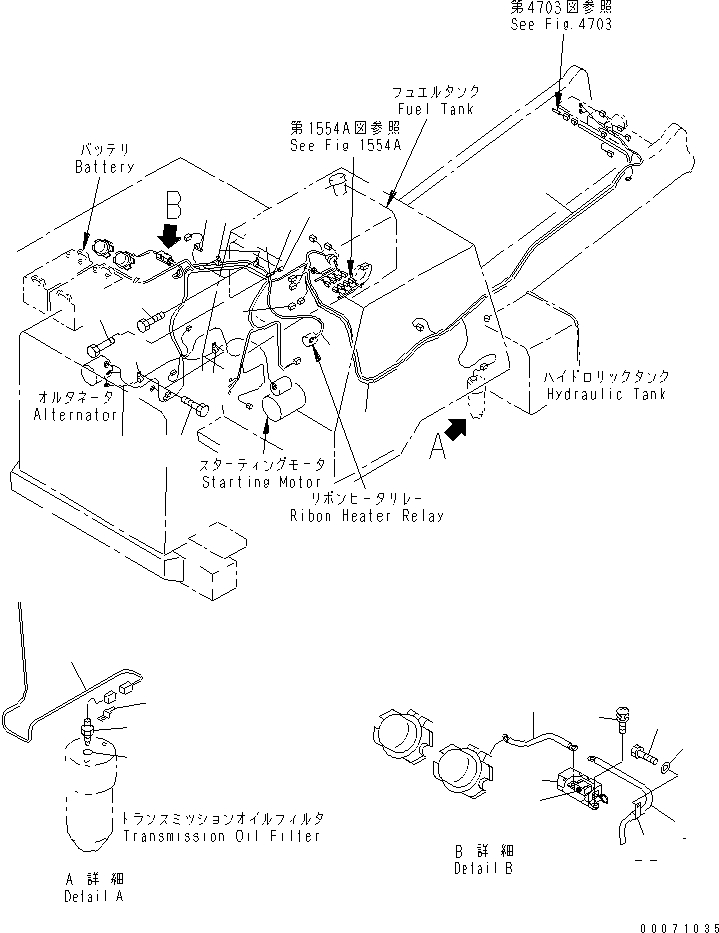

ELECTRICAL SYSTEM (OUTSIDE CAB) (7/11)(#6614-)(031180 : 1587B)
Номер на схеме Каталожный номер Название Количество Детали
? 566-06-6C214 WIRING HARNESS 1
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 566-86-6B220 WIRING HARNESS,(FOR AUTO SASPENSION) 1
SN: 6001-
KIT-FLAG: _-
SERIALNO: 6001-
? 566-06-67760 CONNECTOR ASS'Y 1
SN: 6001-
KIT-FLAG: _-
SERIALNO: 6001-
? 7861-93-1930 SENSOR,TRANSMISSION OIL FILTER 1
SN: 6001-
KIT-FLAG: _-
SERIALNO: 6001-
? 07005-01612 SEAL, WASHER 1
SN: 5001-
KIT-FLAG: _-
SERIALNO: 5001-
? 08193-21012 CLIP 1
SN: 6001-
KIT-FLAG: _-
SERIALNO: 6001-
? 08036-01414 CLIP 1
SN: 6001-
KIT-FLAG: _-
SERIALNO: 6001-
? 566-06-6A250 WIRING HARNESS 1
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 04434-51512 CLIP 3
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 01010-81020 BOLT 2
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 04434-52112 CLIP 2
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 07095-20314 CUSHION 2
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 419-15-17541 SPACER 1
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 01010-81080 BOLT 1
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 566-06-6A260 WIRING HARNESS 1
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 04434-51512 CLIP 2
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 01010-81020 BOLT 2
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 566-06-6A240 WIRING HARNESS 1
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 561-06-81520 HOLDER 1
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 01023-70614 SCREW 2
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 566-06-84230 FUSE 1
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 04434-51512 CLIP 1
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 01010-81016 BOLT 1
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-
? 01643-31032 WASHER 1
SN: 6614-
KIT-FLAG: _-
SERIALNO: 6614-

Dump Trucks Komatsu / HD325-6 S/N 5001-UP(hd325-6c) / ELECTRICAL SYSTEM (OUTSIDE CAB) (7/11)(#6614-)(031180 : 1587B)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
