Содержание Dump Trucks Komatsu HD405-6 S/N 1001-UP(hd405-6c)

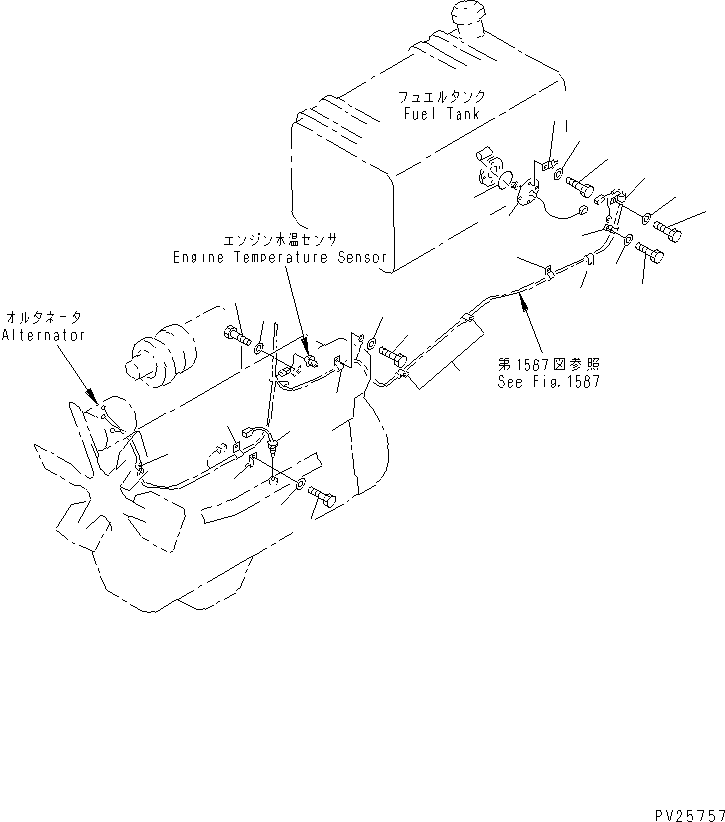

ELECTRICAL SYSTEM (OUTSIDE CAB) (11/11)(#1055-1999)(030970 : 1591)
Номер на схеме Каталожный номер Название Количество Детали
? 7861-92-3320 SENSOR 1
SN: 1001-@
KIT-FLAG: _-
SERIALNO: 1001-@
? 08036-01414 CLIP 1
SN: 1055-@
KIT-FLAG: _-
SERIALNO: 1055-@
? 08053-01512 CLIP 1
SN: 1055-@
KIT-FLAG: _-
SERIALNO: 1055-@
? 01010-81020 BOLT 1
SN: 1055-@
KIT-FLAG: _-
SERIALNO: 1055-@
? 01643-31032 WASHER 1
SN: 1055-@
KIT-FLAG: _-
SERIALNO: 1055-@
? 08036-01014 CLIP 1
SN: 1055-1999
KIT-FLAG: _-
SERIALNO: 1055-1999
? 01010-81020 BOLT 1
SN: 1055-1999
KIT-FLAG: _-
SERIALNO: 1055-1999
? 01643-31032 WASHER 1
SN: 1055-1999
KIT-FLAG: _-
SERIALNO: 1055-1999
? 08036-01014 CLIP 3
SN: 1055-1999
KIT-FLAG: _-
SERIALNO: 1055-1999
? 08036-01014 CLIP 1
SN: 1055-1999
KIT-FLAG: _-
SERIALNO: 1055-1999
? 08036-01014 CLIP 1
SN: 1055-1999
KIT-FLAG: _-
SERIALNO: 1055-1999
? 01010-81020 BOLT 1
SN: 1055-1999
KIT-FLAG: _-
SERIALNO: 1055-1999
? 01643-31032 WASHER 1
SN: 1055-1999
KIT-FLAG: _-
SERIALNO: 1055-1999
? 08035-01512 CLIP 1
SN: 1055-1999
KIT-FLAG: _-
SERIALNO: 1055-1999
? 08036-01014 CLIP 1
SN: 1055-1999
KIT-FLAG: _-
SERIALNO: 1055-1999
? 01010-81020 BOLT 1
SN: 1055-@
KIT-FLAG: _-
SERIALNO: 1055-@
? 01643-31032 WASHER 1
SN: 1055-@
KIT-FLAG: _-
SERIALNO: 1055-@
? 7861-92-4800 SENSOR 1
SN: 1001-1999
KIT-FLAG: _-
SERIALNO: 1001-1999
? 07000-12085 O-RING 1
SN: .-@
KIT-FLAG: _-
SERIALNO: .-@
? ♦07000-02085 O-RING 1
SN: 1001-.
KIT-FLAG: _-
SERIALNO: 1001-.
? 01010-81016 BOLT 4
SN: 1001-@
KIT-FLAG: _-
SERIALNO: 1001-@
? 01643-31032 WASHER 4
SN: 1001-@
KIT-FLAG: _-
SERIALNO: 1001-@
? 08036-01014 CLIP 1
SN: 1055-@
KIT-FLAG: _-
SERIALNO: 1055-@
? 01010-81020 BOLT 1
SN: 1055-@
KIT-FLAG: _-
SERIALNO: 1055-@
? 01643-31032 WASHER 1
SN: 1055-@
KIT-FLAG: _-
SERIALNO: 1055-@

Dump Trucks Komatsu / HD405-6 S/N 1001-UP(hd405-6c) / ELECTRICAL SYSTEM (OUTSIDE CAB) (11/11)(#1055-1999)(030970 : 1591)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
