| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO. | SERIALNO: |
|||||
| ? | (566-15-72000) | TRANSMISSION ASS'Y | 1 | SN: 2001- KIT-FLAG: _- SERIALNO: 2001- |
|||
| ? | (566-15-71003) | TRANSMISSION ASS'Y | 1 | SN: (5454)-002000 KIT-FLAG: _- SERIALNO: (5454)-002000 |
|||
| ? | (566-15-71002) | TRANSMISSION ASS'Y | 1 | SN: 1055-(5453) KIT-FLAG: _- SERIALNO: 1055-(5453) |
|||
| ? | (566-15-01100) | TRANSMISSION ASS'Y | 1 | SN: 1001-1054 KIT-FLAG: _- SERIALNO: 1001-1054 |
|||
| ? | THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2401 TO 2531. | SERIALNO: |
|||||

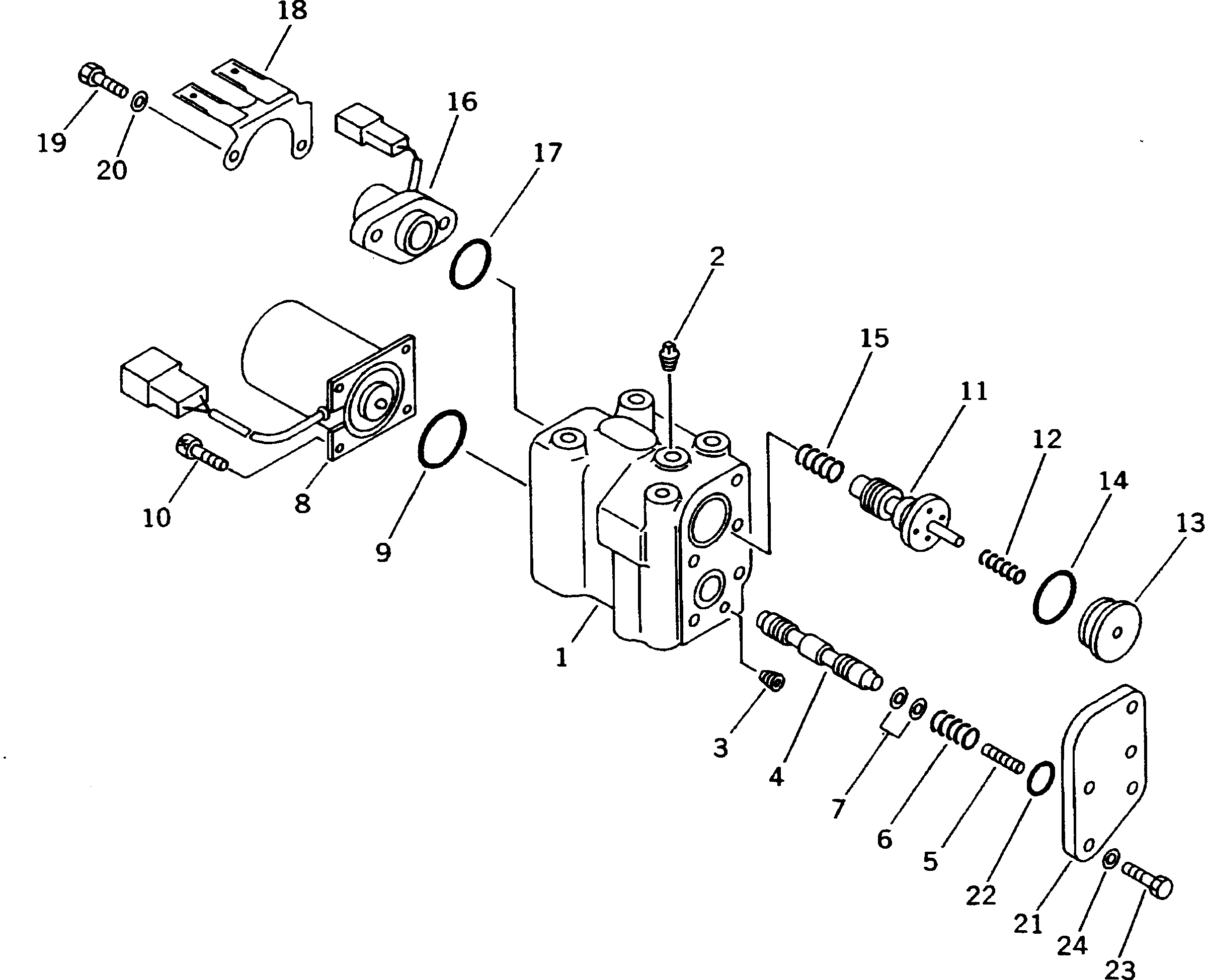

| ? | (566-15-01190) | • CONTROL VALVE ASS'Y | 1 | SN: 2001- KIT-FLAG: _- SERIALNO: 2001- |
|||
| ? | (566-15-01173) | • CONTROL VALVE ASS'Y | 1 | SN: (5452)-002000 KIT-FLAG: _- SERIALNO: (5452)-002000 |
|||
| ? | (566-15-01172) | • CONTROL VALVE ASS'Y | 1 | SN: (5398)-(5451) KIT-FLAG: _- SERIALNO: (5398)-(5451) |
|||
| ? | (566-15-01171) | • CONTROL VALVE ASS'Y | 1 | SN: (5160)-(5397) KIT-FLAG: _- SERIALNO: (5160)-(5397) |
|||
| ? | (566-15-01170) | • CONTROL VALVE ASS'Y | 1 | SN: 1001-(5159) KIT-FLAG: _- SERIALNO: 1001-(5159) |
|||
| ? | THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2521 AND 2522. | SERIALNO: |
|||||
| ? | 19M-15-25201 | • • ECMV ASS'Y | 6 | SN: 2001- KIT-FLAG: _- SERIALNO: 2001- |
|||
| ? | ▩561-15-00863 | • • ECMV ASS'Y | 6 | SN: (5452)-002000 KIT-FLAG: _- SERIALNO: (5452)-002000 |
|||
| ? | (#561-15-55202,07000-72018) | SERIALNO: |
|||||
| ? | ▩561-15-00862 | • • ECMV ASS'Y | 7 | SN: (5398)-(5451) KIT-FLAG: _- SERIALNO: (5398)-(5451) |
|||
| ? | (#561-15-55202,07000-72018) | SERIALNO: |
|||||
| ? | ▩561-15-00861 | • • ECMV ASS'Y | 7 | SN: 1001-(5397) KIT-FLAG: _- SERIALNO: 1001-(5397) |
|||
| ? | (#561-15-55202,07000-72018) | SERIALNO: |
|||||
| ? | (☒561-15-00860) | • • ECMV ASS'Y | 7 | SN: (1001-(5159)) KIT-FLAG: _- SERIALNO: (1001-(5159)) |
|||
| ? | ☆ | • • • BODY,VALVE | 1 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 07042-20108 | • • • PLUG | 1 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 07043-00108 | • • • PLUG | 2 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 561-15-55511 | • • • VALVE | 1 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 561-15-55530 | • • • PISTON | 1 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 561-15-55570 | • • • SPRING,(L=16.2) | 1 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 561-15-55630 | • • • SHIM, 0.2MM | 3 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 42C-15-15950 | • • • SOLENOID ASS'Y | 1 | SN: 2001- KIT-FLAG: _- SERIALNO: 2001- |
|||
| ? | 569-15-45610 | • • • SOLENOID VALVE | 1 | SN: 1001-2000 KIT-FLAG: _- SERIALNO: 1001-2000 |
|||
| ? | 07000-73035 | • • • O-RING (K5) | 1 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 01252-40612 | • • • BOLT | 4 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 561-15-55520 | • • • VALVE | 1 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 561-15-55591 | • • • SPRING,(L=33.5) | 1 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 561-15-55541 | • • • PLUG | 1 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 07000-73025 | • • • O-RING (K5) | 1 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 561-15-55581 | • • • SPRING,(L=15) | 1 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 7861-93-5201 | • • • SWITCH ASS'Y | 1 | SN: 2001- KIT-FLAG: _- SERIALNO: 2001- |
|||
| ? | 7861-92-5701 | • • • SWITCH ASS'Y | 1 | SN: (5452)-002000 KIT-FLAG: _- SERIALNO: (5452)-002000 |
|||
| ? | 7861-92-5700 | • • • SWITCH ASS'Y | 1 | SN: (5398)-(5451) KIT-FLAG: _- SERIALNO: (5398)-(5451) |
|||
| ? | 7861-92-5201 | • • • SWITCH ASS'Y | 1 | SN: 1001-(5397) KIT-FLAG: _- SERIALNO: 1001-(5397) |
|||
| ? | (☒7861-92-5200) | • • • SWITCH ASS'Y | 1 | SN: (1001-(5159)) KIT-FLAG: _- SERIALNO: (1001-(5159)) |
|||
| ? | 07000-73028 | • • • O-RING (K5) | 1 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 42C-15-15960 | • • • BRACKET | 1 | SN: 2001- KIT-FLAG: _- SERIALNO: 2001- |
|||
| ? | 561-15-55890 | • • • BRACKET | 1 | SN: 1001-2000 KIT-FLAG: _- SERIALNO: 1001-2000 |
|||
| ? | 01010-80825 | • • • BOLT | 2 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 01643-30823 | • • • WASHER | 2 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 561-15-55561 | • • • PLATE | 1 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 07000-72018 | • • • O-RING (K5) | 1 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 01010-80820 | • • • BOLT | 5 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
|||
| ? | 01643-30823 | • • • WASHER | 5 | SN: 1001- KIT-FLAG: _- SERIALNO: 1001- |
