Содержание Excavators Komatsu PC270-8 S/N 20001-UP (TIER 3, Overseas Version)(pc270-8c)

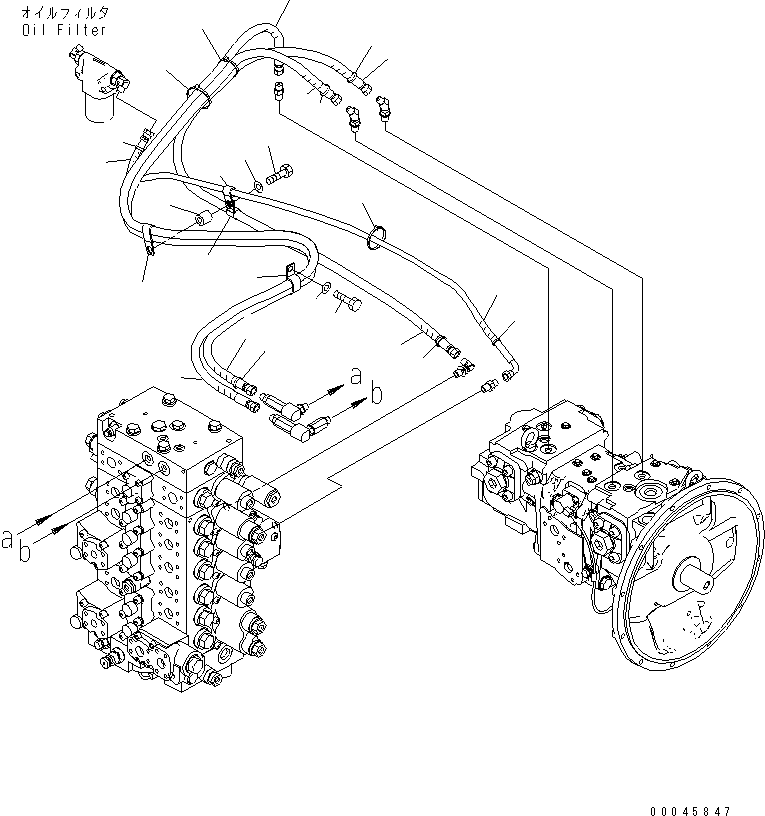

LS LINES (FOR 1-ACTUATOR)(150530 : H1810-01A1)
Номер на схеме Каталожный номер Название Количество Детали
? 20Y-62-53651 HOSE 1
SN: 25060-
KIT-FLAG: _-
SERIALNO: 25060-
? 20Y-62-53650 HOSE 1
SN: 25056-25059
KIT-FLAG: _-
SERIALNO: 25056-25059
? 02777-00216 HOSE 1
SN: 20001-25055
KIT-FLAG: _-
SERIALNO: 20001-25055
? 20Y-62-53661 HOSE 1
SN: 25060-
KIT-FLAG: _-
SERIALNO: 25060-
? 20Y-62-53660 HOSE 1
SN: 25056-25059
KIT-FLAG: _-
SERIALNO: 25056-25059
? 02777-00217 HOSE 1
SN: 20001-25055
KIT-FLAG: _-
SERIALNO: 20001-25055
? 20Y-62-22790 BAND, RED 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 20Y-62-53671 HOSE 1
SN: 25060-
KIT-FLAG: _-
SERIALNO: 25060-
? 20Y-62-53670 HOSE 1
SN: 25056-25059
KIT-FLAG: _-
SERIALNO: 25056-25059
? 02777-00214 HOSE 1
SN: 20001-25055
KIT-FLAG: _-
SERIALNO: 20001-25055
? 20Y-62-22820 BAND, BLUE 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 20Y-62-51922 HOSE ASS'Y, 1250MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 20Y-62-22810 • BAND, YELLOW 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 04435-51612 CLIP 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81220 BOLT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 04435-51612 CLIP 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 04434-51312 CLIP 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 04434-51812 CLIP 1
SN: 25057-
KIT-FLAG: _-
SERIALNO: 25057-
? 04434-51612 CLIP 1
SN: 20001-25056
KIT-FLAG: _-
SERIALNO: 20001-25056
? 195-33-11220 SPACER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81255 BOLT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 08034-20536 BAND 3
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-

Excavators Komatsu / PC270-8 S/N 20001-UP (TIER 3, Overseas Version)(pc270-8c) / LS LINES (FOR 1-ACTUATOR)(150530 : H1810-01A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
