Содержание Excavators Komatsu PC228USLC-1 S/N 11001-UP (For U.S.A.)(pc228usc)

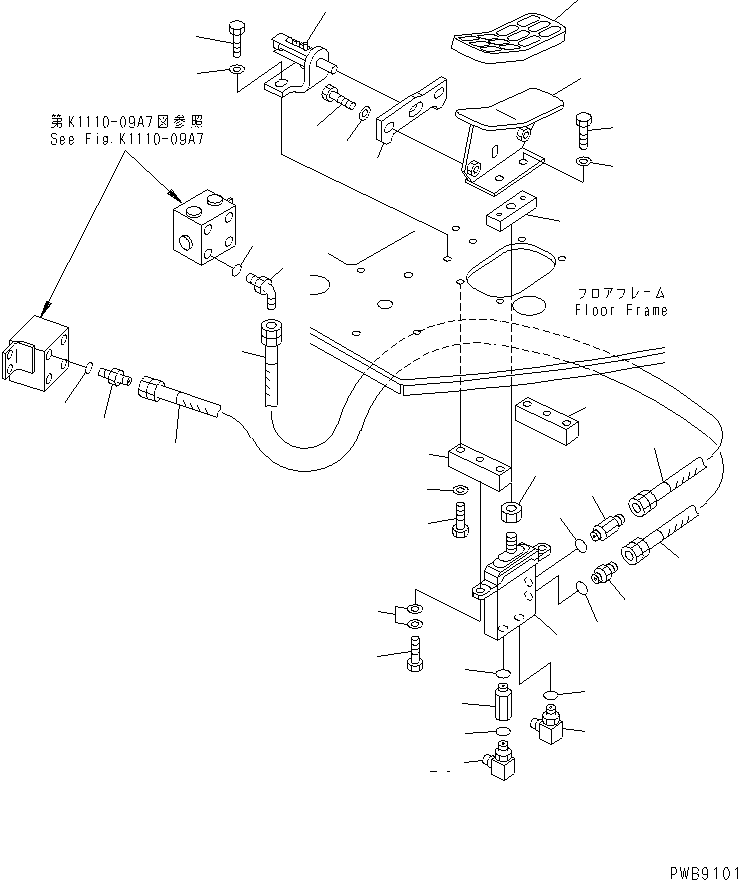

FLOOR FRAME (OFFSET CONTROL) (2 ACTUATOR) (FOR MONO-BOOM)(210460 : K1110-05A7A)
Номер на схеме Каталожный номер Название Количество Детали
? (702-16-01230) PILOT VALVE 1
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 203-43-61520 SEAT 1
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 01583-11408 NUT 1
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 01010-81030 BOLT 2
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 01643-31032 WASHER 4
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 20Y-62-25360 BRACKET 1
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 01010-D1025 BOLT 2
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 01643-71032 WASHER 2
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 203-43-61510 PEDAL 1
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 01010-D0820 BOLT 2
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 01643-70823 WASHER 2
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 20Y-62-25380 PLATE 1
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 01010-D1030 BOLT 2
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 01643-71032 WASHER 2
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 20Y-62-25411 PLATE 2
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 01010-D1040 BOLT 4
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 01643-71032 WASHER 4
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 20N-62-31250 NIPPLE 1
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 20U-62-22280 NIPPLE 1
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 22U-62-13470 ELBOW 2
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 22U-62-13480 ADAPTER 1
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 14X-43-12110 PEDAL CAP 1
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 07000-12011 O-RING 5
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 203-62-52330 HOSE, 600MM 1
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 203-62-52320 HOSE, 300MM 1
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 07230-20210 UNION 1
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 07235-20210 ELBOW 1
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-
? 07002-11423 O-RING 2
SN: 11001-
KIT-FLAG: _-
SERIALNO: 11001-

Excavators Komatsu / PC228USLC-1 S/N 11001-UP (For U.S.A.)(pc228usc) / FLOOR FRAME (OFFSET CONTROL) (2 ACTUATOR) (FOR MONO-BOOM)(210460 : K1110-05A7A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
