Содержание Excavators Komatsu PC228USLC-1-TN S/N 11001-UP(pc228usr)

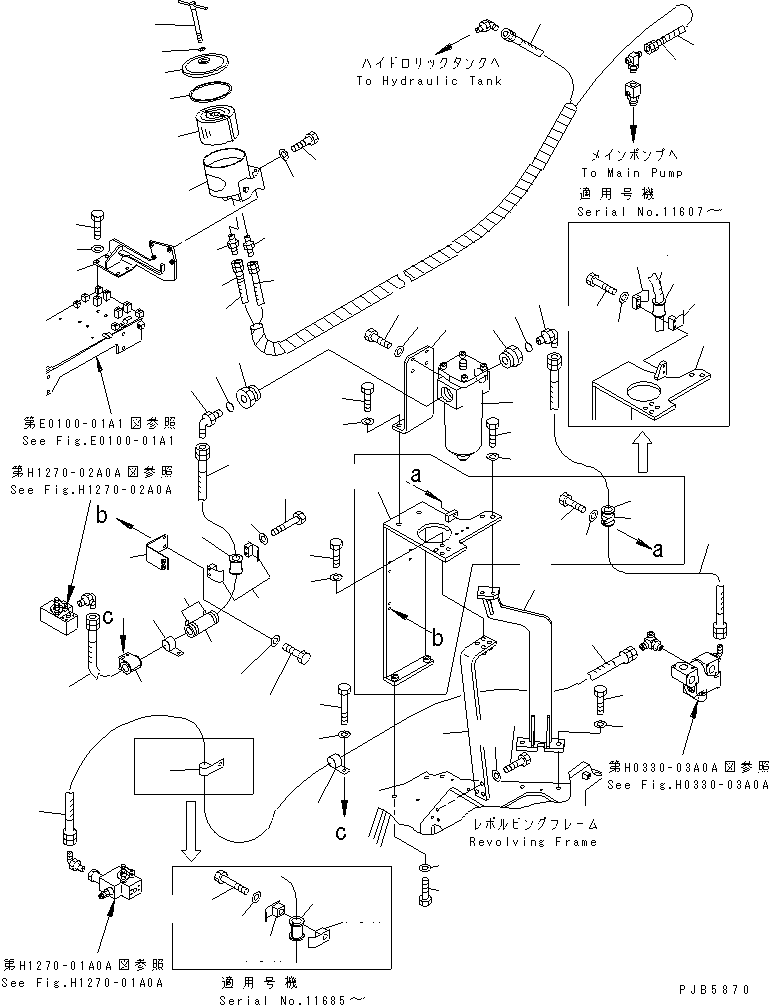

ATTACHMENT LINE (1 ACTUATOR) (RETURN)(150320 : H1270-03A0A)
Номер на схеме Каталожный номер Название Количество Детали
? 22U-62-12900 FILTER ASS'Y 1
SN: 11001-
? 22U-62-12730 • ELEMENT 1
SN: 11001-
? 01010-81235 BOLT 4
SN: 11001-
? 01643-31232 WASHER 4
SN: 11001-
? 22U-62-12890 NIPPLE 2
SN: 11001-
? 07235-11034 ELBOW 2
SN: 11001-
? 07002-13334 O-RING 2
SN: 11001-
? 22U-62-11791 BRACKET 1
SN: 11001-
? 01010-81655 BOLT 2
SN: 11001-
? 01643-31645 WASHER 2
SN: 11001-
? 22U-62-11845 BRACKET 1
SN: 11607-
? 22U-62-11844 BRACKET 1
SN: 11001-11606
? 01010-81655 BOLT 2
SN: 11001-
? 01643-31645 WASHER 2
SN: 11001-
? 22U-62-12881 BRACKET 1
SN: 11001-
? 01010-81640 BOLT 3
SN: 11001-
? 01010-81655 BOLT 4
SN: 11001-
? 01643-31645 WASHER 7
SN: 11001-
? 07624-20622 HOSE 1
SN: 11685-
? 07102-20622 HOSE 1
SN: 11001-11684
? 08036-03014 CLIP 1
SN: 11685-
? 08035-03014 CLIP 2
SN: 11001-11684
? 07094-10620 CLAMP 2
SN: 11685-
? 07095-00627 CUSHION 1
SN: 11685-
? 01010-81275 BOLT 1
SN: 11685-
? 01643-31232 WASHER 1
SN: 11685-
? 07102-21025 HOSE 1
SN: 11079-
? 07102-21027 HOSE 1
SN: 11001-11078
? 04434-53412 CLIP 1
SN: 11001-
? 205-62-53780 COVER 1
SN: 11001-
? 08034-00536 BAND 2
SN: 11001-
? 07102-21009 HOSE 1
SN: 11001-
? 07094-11024 CLAMP 4
SN: 11001-
? 07095-01035 CUSHION 2
SN: 11001-
? 01010-81275 BOLT 2
SN: 11001-
? 01010-81280 BOLT 2
SN: 11001-
? 01643-31232 WASHER 4
SN: 11001-
? 22U-62-14410 BRACKET 1
SN: 11001-
? 01010-81225 BOLT 2
SN: 11001-
? 01643-31232 WASHER 2
SN: 11001-
? 07094-11024 CLAMP 2
SN: 11607-
? 209-62-39640 CLIP 1
SN: 11001-11606
? 07095-01035 CUSHION 1
SN: 11001-
? 01010-81275 BOLT 2
SN: 11607-
? 01010-81225 BOLT 1
SN: 11001-11606
? 01643-31232 WASHER 2
SN: 11607-
? 01643-31232 WASHER 1
SN: 11001-11606
? 22U-62-11811 BRACKET 1
SN: 11001-
? 01010-81230 BOLT 4
SN: 11001-
? 01643-31232 WASHER 4
SN: 11001-
? 208-62-67410 FILTER ASS'Y 1
SN: 11001-
? 208-62-67430 • ELEMENT 1
SN: 11001-
? 208-62-67441 • SEAL 1
SN: 11671-
? 208-62-67440 • SEAL,WASHER 1
SN: 11001-11670
? 208-62-67450 • PACKEN 1
SN: 11001-
? 01010-81025 BOLT 4
SN: 11001-
? 01643-31032 WASHER 4
SN: 11001-
? 566-35-14340 NIPPLE 1
SN: 11001-
? 07238-10315 CONNECTOR 1
SN: 11001-
? 22U-62-12850 HOSE ? 2800MM 1
SN: 11079-
? 22U-62-12851 HOSE ? 3600MM 1
SN: 11001-11078
? 22U-62-12870 HOSE ? 1900MM 1
SN: 11001-
? 20Y-62-22790 BAND ? RED 2
SN: 11001-
? 22U-62-13451 BRACKET 1
SN: 11001-
? 01010-81655 BOLT 2
SN: 11001-
? 01643-31645 WASHER 2
SN: 11001-
? 01010-81645 BOLT 2
SN: 11001-
? 01643-31645 WASHER 2
SN: 11001-

Excavators Komatsu / PC228USLC-1-TN S/N 11001-UP(pc228usr) / ATTACHMENT LINE (1 ACTUATOR) (RETURN)(150320 : H1270-03A0A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
