Содержание Excavators Komatsu PC228US-3U S/N 20001-29999 (For EU)(pc228u4c)

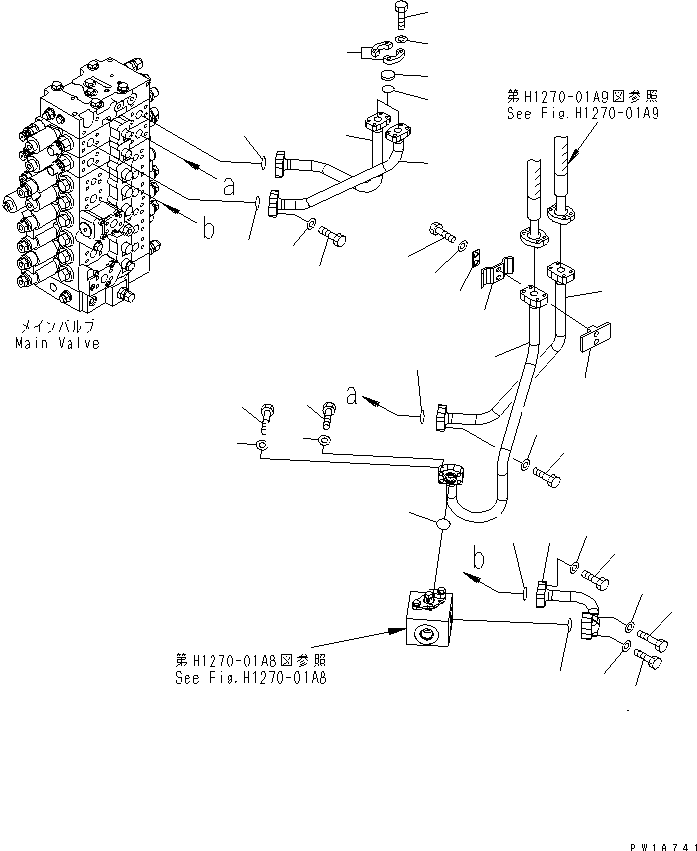

ATTACHMENT LINE (HOSE CLAMP) (2 ACTUATOR)(#20001-)(150290 : H1270-02A9)
Номер на схеме Каталожный номер Название Количество Детали
? 22U-62-21741 TUBE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07000-13030 O-RING 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21T-09-11460 O-RING 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07372-21040 BOLT 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-51032 WASHER 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07372-21060 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-51032 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07372-21045 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-51032 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-62-23630 TUBE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21T-09-11460 O-RING 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07372-21040 BOLT 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-51032 WASHER 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-62-23641 TUBE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07000-13030 O-RING 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07372-21060 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-51032 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07372-21045 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-51032 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 20Y-62-13711 CLAMP 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 20Y-62-21480 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 20Y-62-13450 PLATE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81235 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-62-23610 TUBE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-62-23620 TUBE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21T-09-11460 O-RING 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07372-21040 BOLT 8
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-51032 WASHER 8
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07378-10600 HEAD 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07000-13025 O-RING 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07371-30640 FLANGE 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07372-21035 BOLT 8
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-51032 WASHER 8
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-

Excavators Komatsu / PC228US-3U S/N 20001-29999 (For EU)(pc228u4c) / ATTACHMENT LINE (HOSE CLAMP) (2 ACTUATOR)(#20001-)(150290 : H1270-02A9)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
