Содержание Excavators Komatsu PC228USLC-3S S/N 20001-29999 (For U.S.A.)(pc228u7c)
COOLING (FAN GUARD)(#20001-)(060050 : C0100-04A0)
Номер на схеме Каталожный номер Название Количество Детали
? 22U-03-21510 GUARD 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21531 • SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21541 • SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21551 • SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81225 BOLT 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 6738-11-4710 HOSE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 6738-11-4770 HOSE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 6738-11-4720 HOSE 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 6738-11-4730 TUBE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 6738-11-4740 TUBE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 6738-11-4750 HOSE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 6738-11-4760 TUBE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81025 BOLT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31032 WASHER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-01-21221 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-01-21231 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-01-21251 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-01-21261 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81025 BOLT 8
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31032 WASHER 8
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07283-37060 CLIP 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01597-01009 NUT 8
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31032 WASHER 8
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07299-00070 CLAMP 10
SN: 20005-
KIT-FLAG: _-
SERIALNO: 20005-
? 6152-12-4490 CLAMP 10
SN: 20001-20004
KIT-FLAG: _-
SERIALNO: 20001-20004
? 22U-03-21570 PLATE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21621 • SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21631 • SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21651 • SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21711 • GROMMET 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81225 BOLT 3
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 3
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21661 PLATE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81220 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 04434-51712 CLIP 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81225 BOLT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07230-20210 UNION 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07002-11423 O-RING 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07102-202A3 HOSE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07376-50210 PLUG 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-

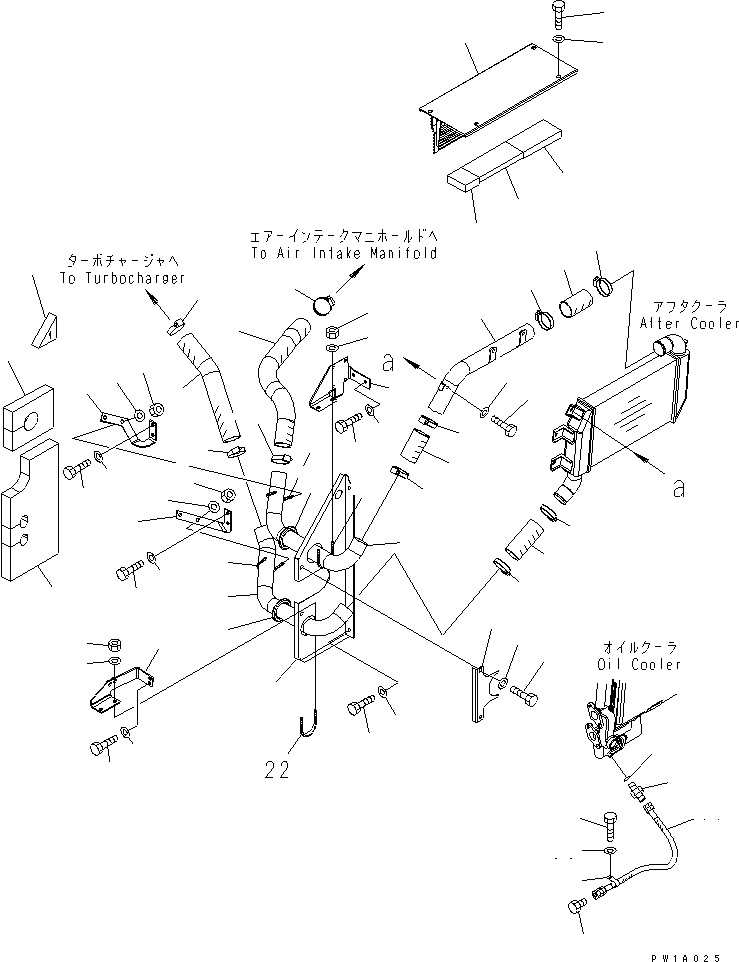

Excavators Komatsu / PC228USLC-3S S/N 20001-29999 (For U.S.A.)(pc228u7c) / COOLING (FAN GUARD)(#20001-)(060050 : C0100-04A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
