Содержание Excavators Komatsu PC228USLC-3S S/N 20001-29999 (For U.S.A.)(pc228u7c)

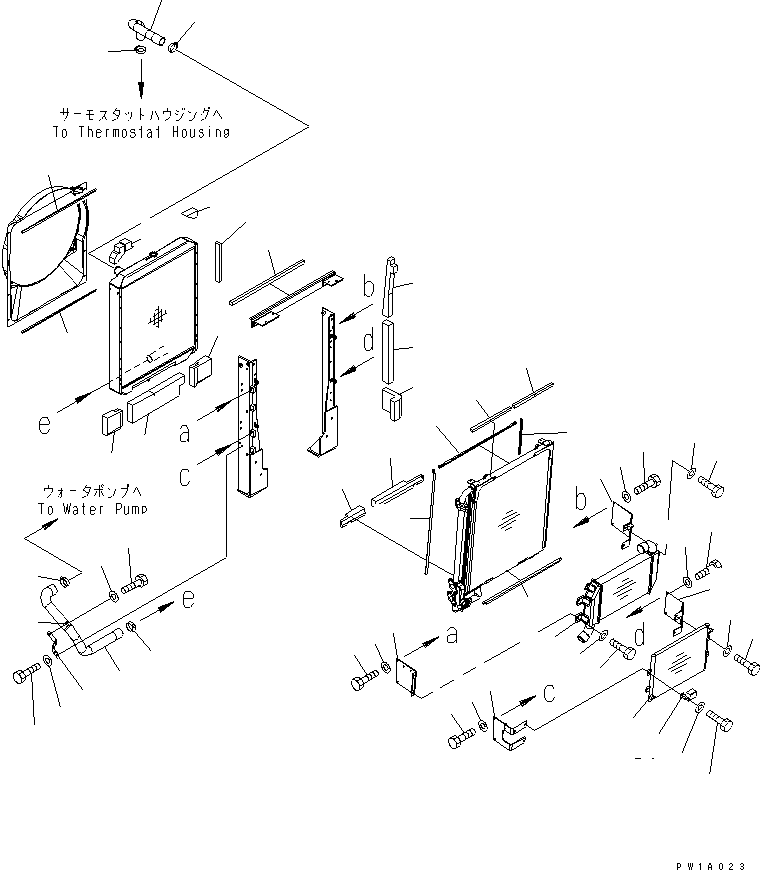

COOLING (AFTER COOLER ? CONDENSER AND PIPING) (AUTO AIR CONDITIONER)(#20001-)(060030 : C0100-02A1)
Номер на схеме Каталожный номер Название Количество Детали
? 22U-03-21421 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81030 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31032 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21441 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81025 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31032 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21461 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81030 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31032 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21482 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81025 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31032 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 6738-61-4103 AIR COOLER ASS'Y 1
SN: 21590-
KIT-FLAG: _-
SERIALNO: 21590-
? 6738-61-4102 AFTER COOLER ASS'Y 1
SN: 20644-21589
KIT-FLAG: _-
SERIALNO: 20644-21589
? 6738-61-4100 AFTER COOLER ASS'Y 1
SN: 20001-20643
KIT-FLAG: _-
SERIALNO: 20001-20643
? 01010-81035 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81025 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31032 WASHER 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-979-1640 CONDENSER ASS'Y 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-80825 BOLT 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-30823 WASHER 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22B-979-1830 SENSOR 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21330 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 20Y-03-14110 SEAL 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21490 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21231 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21340 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21271 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21281 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21291 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21240 SHEET 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21740 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21751 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21451 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21761 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21671 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21680 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21720 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21591 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21560 SHEET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21361 HOSE 1
SN: 21162-
KIT-FLAG: _-
SERIALNO: 21162-
? □22U-03-21360 HOSE 1
SN: 20001-21161
KIT-FLAG: _-
SERIALNO: 20001-21161
? 07289-00055 CLAMP 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 208-62-38370 CLIP 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21370 HOSE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81025 BOLT 3
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31032 WASHER 3
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-03-21170 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07289-00055 CLAMP 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07289-00070 CLAMP 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-

Excavators Komatsu / PC228USLC-3S S/N 20001-29999 (For U.S.A.)(pc228u7c) / COOLING (AFTER COOLER ? CONDENSER AND PIPING) (AUTO AIR CONDITIONER)(#20001-)(060030 : C0100-02A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
