Содержание Excavators Komatsu PC228USLC-3S S/N 20001-29999 (For U.S.A.)(pc228u7c)

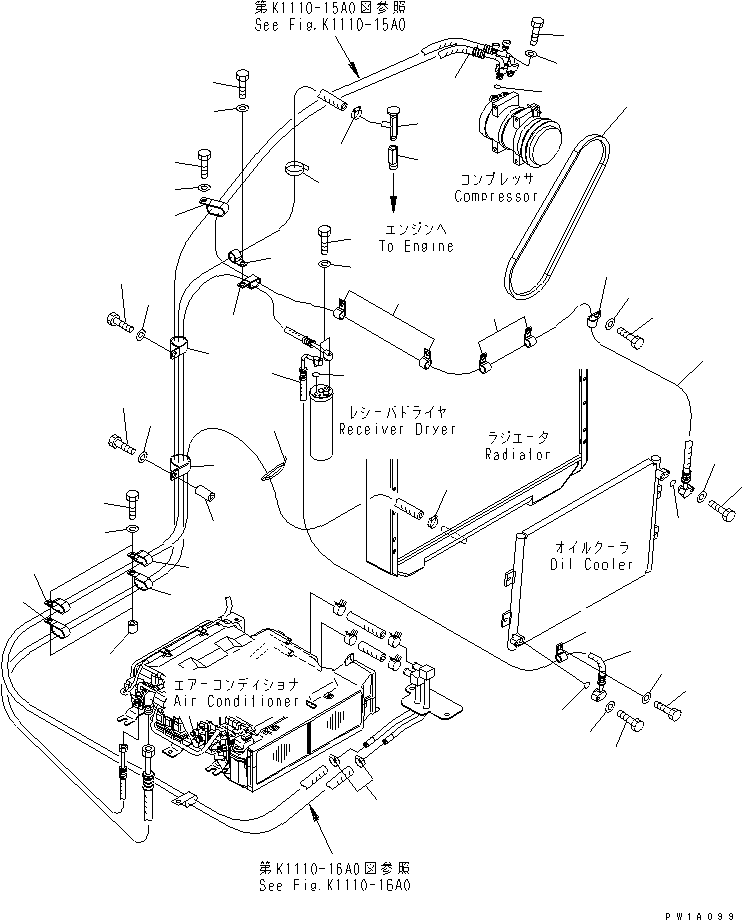

AIR CONDITIONER (HOSE)(#20001-)(210340 : K0700-02A0)
Номер на схеме Каталожный номер Название Количество Детали
? 22U-979-2242 HOSE 1
SN: 21162-
KIT-FLAG: _-
SERIALNO: 21162-
? □22U-979-2241 HOSE 1
SN: 20001-21161
KIT-FLAG: _-
SERIALNO: 20001-21161
? TW581520-9800 • O-RING 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01050-51045 BOLT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31032 WASHER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-80830 BOLT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-30823 WASHER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 22U-979-2252 HOSE 1
SN: 21162-
KIT-FLAG: _-
SERIALNO: 21162-
? □22U-979-2251 HOSE 1
SN: 20001-21161
KIT-FLAG: _-
SERIALNO: 20001-21161
? TW581520-9700 • O-RING 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? TW581520-9800 • O-RING 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-80830 BOLT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-30823 WASHER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-80630 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-30623 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 04435-52112 CLIP 1
SN: 21162-
KIT-FLAG: _-
SERIALNO: 21162-
? 04435-51912 CLIP 1
SN: 20001-21161
KIT-FLAG: _-
SERIALNO: 20001-21161
? 04434-52312 CLIP 5
SN: 21162-
KIT-FLAG: _-
SERIALNO: 21162-
? 04434-51912 CLIP 5
SN: 20001-21161
KIT-FLAG: _-
SERIALNO: 20001-21161
? 176-911-4180 CLIP 1
SN: 21162-
KIT-FLAG: _-
SERIALNO: 21162-
? 176-911-4170 CLIP 1
SN: 20001-21161
KIT-FLAG: _-
SERIALNO: 20001-21161
? 04434-51412 CLIP 1
SN: 21162-
KIT-FLAG: _-
SERIALNO: 21162-
? 04434-51612 CLIP 1
SN: 20001-21161
KIT-FLAG: _-
SERIALNO: 20001-21161
? 01010-81225 BOLT 8
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 8
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 20Y-62-15951 CLIP 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 21T-06-11950 CLIP 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 04435-52112 CLIP 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 175-40-22540 SPACER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 195-33-11220 SPACER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81225 BOLT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81250 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81275 BOLT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 09482-50000 VALVE 1
SN: 21222-
KIT-FLAG: _-
SERIALNO: 21222-
? 203-977-4130 VALVE 1
SN: 20001-21221
KIT-FLAG: _-
SERIALNO: 20001-21221
? 6732-11-6130 ADAPTER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 11Y-09-11160 CLIP 4
SN: 21222-
KIT-FLAG: _-
SERIALNO: 21222-
? 09480-10100 CLAMP 4
SN: 20001-21221
KIT-FLAG: _-
SERIALNO: 20001-21221
? 04434-52112 CLIP 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 04435-52112 CLIP 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 08034-00519 BAND 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 08034-20536 BAND 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 04120-21746 V-BELT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-

Excavators Komatsu / PC228USLC-3S S/N 20001-29999 (For U.S.A.)(pc228u7c) / AIR CONDITIONER (HOSE)(#20001-)(210340 : K0700-02A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
