Содержание Excavators Komatsu PC228US-3-AP S/N 20001-29999(pc228u9r)

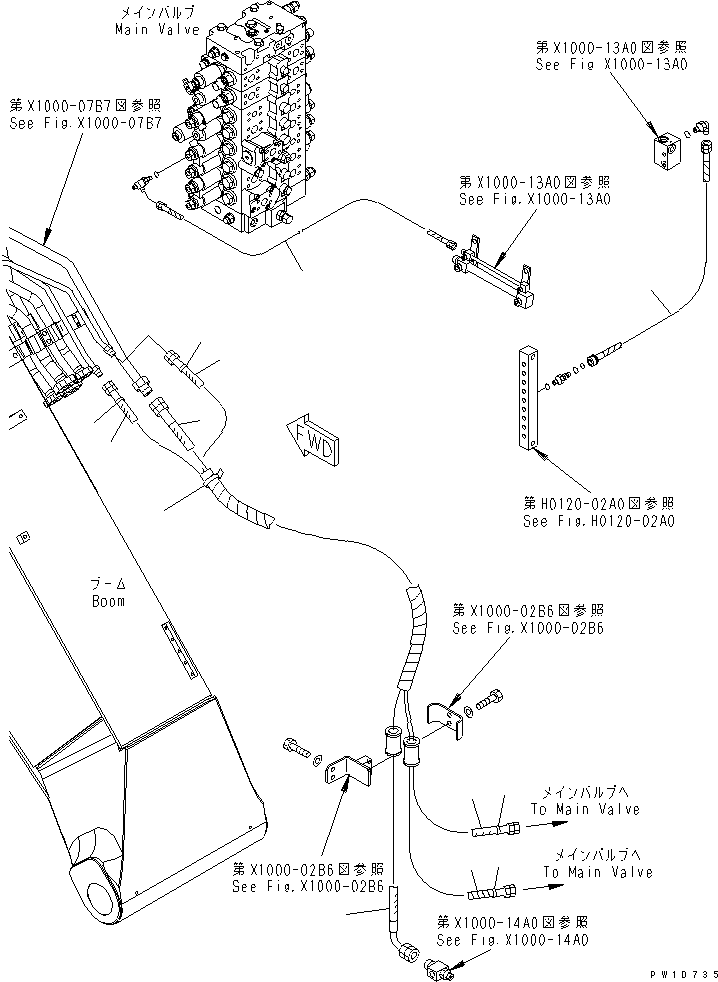

ARM CRANE (BOOM LOCK VALVE ? ARM HEAD ? BOTTOM LOCK VALVE AND SOLENOID VALVE) (HOSE)(#20154-)(480080 : X1000-05B6)
Номер на схеме Каталожный номер Название Количество Детали
? 22U-62-27340 HOSE ASS'Y 1
SN: 20154-
? 07184-00332 HOSE 1
SN: 20154-
? 07184-00334 HOSE 1
SN: 20154-
? 07626-00621 HOSE 1
SN: 20154-
? 08034-20823 BAND 1
SN: 20154-
? 20Y-62-22820 BAND ? BLUE 2
SN: 20154-
? 20Y-62-22810 BAND ? YELLOW 2
SN: 20154-
? 22U-62-27570 HOSE ASS'Y 1
SN: 20154-

Excavators Komatsu / PC228US-3-AP S/N 20001-29999(pc228u9r) / ARM CRANE (BOOM LOCK VALVE ? ARM HEAD ? BOTTOM LOCK VALVE AND SOLENOID VALVE) (HOSE)(#20154-)(480080 : X1000-05B6)
?
?
?
?
?
?
?
?
?
?
?
?
?
